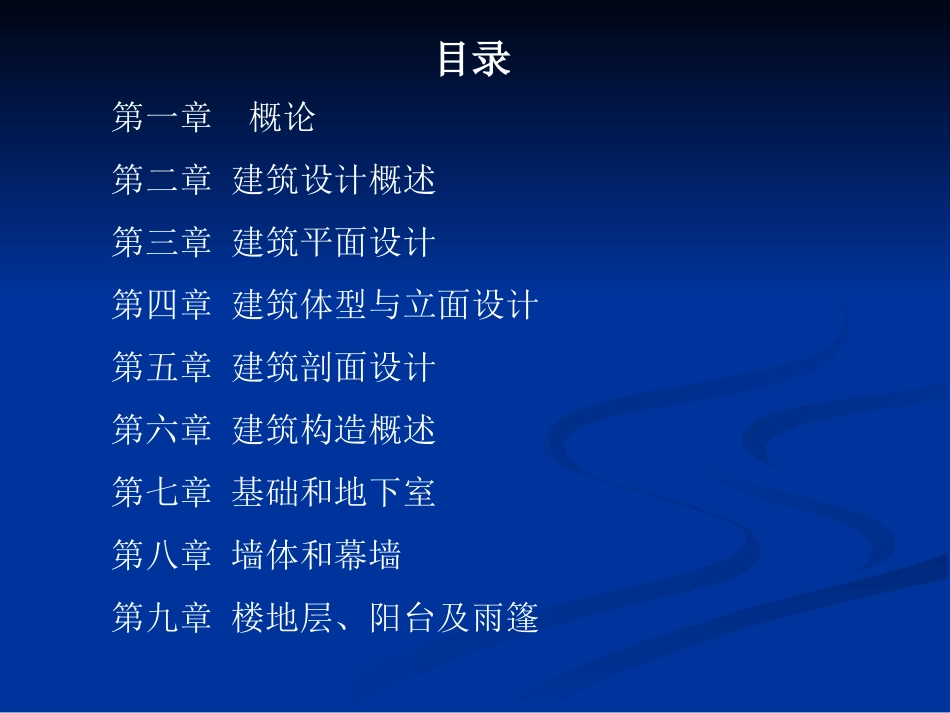

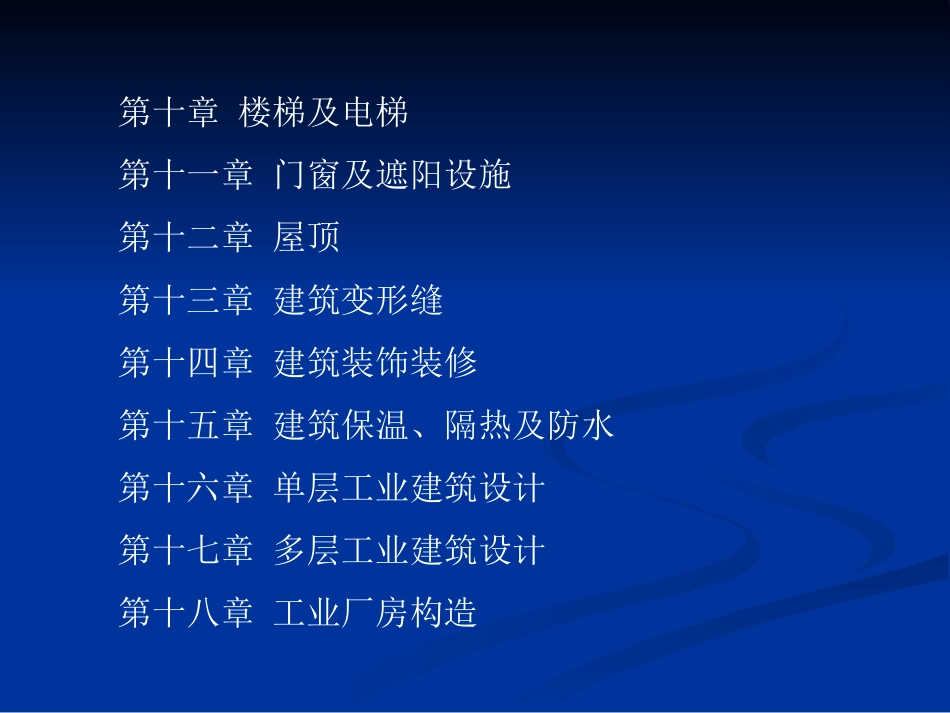

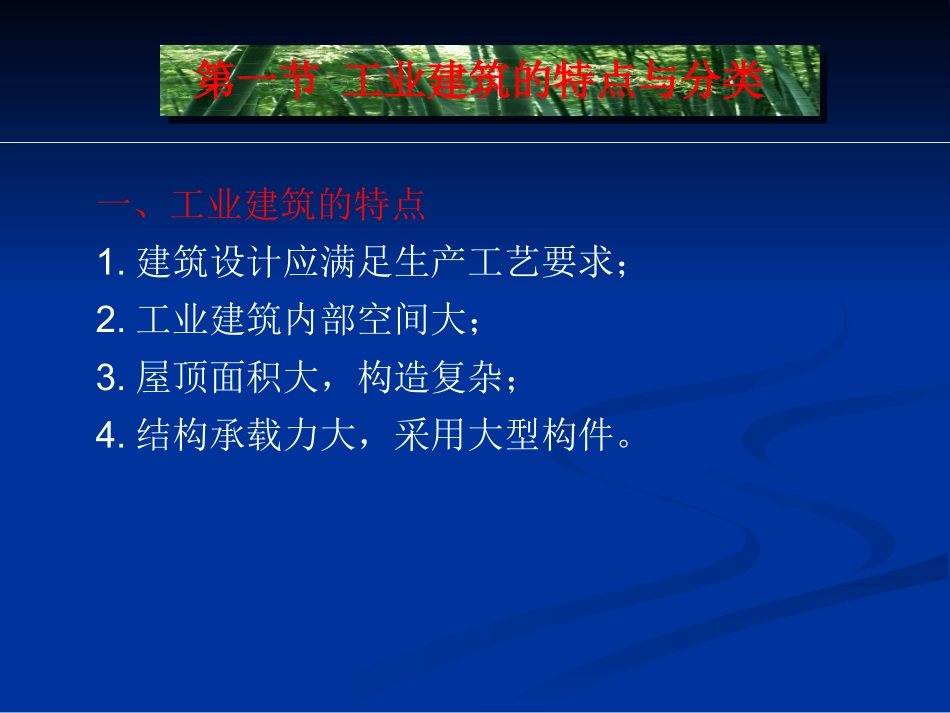

目录第一章概论第二章建筑设计概述第三章建筑平面设计第四章建筑体型与立面设计第五章建筑剖面设计第六章建筑构造概述第七章基础和地下室第八章墙体和幕墙第九章楼地层、阳台及雨篷第十章楼梯及电梯第十一章门窗及遮阳设施第十二章屋顶第十三章建筑变形缝第十四章建筑装饰装修第十五章建筑保温、隔热及防水第十六章单层工业建筑设计第十七章多层工业建筑设计第十八章工业厂房构造第一节工业建筑的特点与分类第一节工业建筑的特点与分类一、工业建筑的特点1.建筑设计应满足生产工艺要求；2.工业建筑内部空间大；3.屋顶面积大，构造复杂；4.结构承载力大，采用大型构件。二、工业建筑的分类（一）按厂房用途分类1.主要生产厂房用于完成由原料到成品的主要生产工序的厂房。例如，机械制造厂中的铸造车间、机械加工车间及装配车间等。2.辅助生产厂房为主要生产厂房服务的各类厂房。例如，机械制造厂中的机修车间、工具车间等。3.动力用厂房为全厂提供能源和动力供应的厂房。例如，机械制造厂中的变电站、发电站、锅炉房压缩空气站等。4.储藏用库房用来储存生产原料、半成品或成品的仓库。例如，油料库、金属材料库、成品库等。5.运输工具用房用于停放、检修各种运输工具的库房。例如，汽车库、电瓶车库等。（二）按厂房内部生产状况分类1.热加工厂房在生产过程中散发大量热量、烟尘的厂房。如炼钢、轧钢、铸造等车间。2.冷加工车间在正常温度、湿度条件下进行生产的车间。如机械加、装配等车间。3.恒温、恒湿车间产品的生产对室内温度、湿度的稳定性要求很高的车间。如精密仪器、纺织等车间。4.洁净车间产品的生产对空气的洁净度要求很高的车间。如医药、集成电路等生产车间。（三）按厂房层数分类1.单层厂房2.多层厂房3.混合层次厂房第二节单层工业厂房的结构体系第二节单层工业厂房的结构体系一、砖混结构厂房砖混结构厂房由砖墙或柱与钢筋混凝土屋面梁或屋架组成。砖混结构构造简单，但承载能力及抗振性能较差，一般适用于跨度不超过15m，吊车吨位不超过5t的小型厂房。二、装配式钢筋混凝土排架结构厂房1.柱下基础柱下基础一般采用预制或现浇的单杯口基础；当变形缝两侧有双柱时，可采用双杯口基础。2.基础梁装配式钢筋混凝土排架结构单层厂房外墙，墙下不设专用基础，直接支承在基础梁上。基础梁有预制和现浇两种形式。4.屋架与屋面梁有钢筋混凝土屋架、屋面梁和钢结构屋架、屋面梁等。3.柱常用的排架柱有矩形柱、工字形柱、双肢柱和管柱等形式。6.圈梁单层厂房中的圈梁可以加强砖墙与柱子之间的联系，保证墙体的稳定性，提高厂房结构的整体刚度。圈梁一般布置在厂房的吊车梁附近和柱顶；对振动较大或有抗震要求的结构，沿墙高每隔4m左右设置圈梁一道。当厂房高度较大时，应按要求增加圈梁数量。联系梁若能水平交圈，可视同为圈梁。5.联系梁联系梁作为水平构件可以起水平联系和支承作用，对高度较大的墙体，联系梁可以支承墙重，减小基础梁的荷载。小型厂房一般在吊车梁附近设置一道联系梁，当厂房高度较大时，每隔4～6m高设置一道联系梁。8.吊车梁当厂房内布置吊车设备时，应沿吊车运行方向设置吊车梁，用以安装吊车运行轨道。吊车梁一般有钢筋混凝土吊车梁和钢结构吊车梁，吊车梁一般搁置在排架柱的牛腿上。7.抗风柱由于单层厂房山墙的面积大，受较大的风荷载作用，在山墙处设置抗风柱能增加墙体的刚度和稳定性。抗风柱应达到屋架上位高度，以便抗风柱与屋架间的连接。9.支撑支撑的作用是加强厂房结构的空间刚度，保证结构构件在安装和使用过程中的稳定和安全。单层厂房的支承有柱间支撑和屋盖支撑。三、钢结构厂房钢结构厂房的主要承重构件全部由钢材制成。轻钢结构厂房轻型钢结构一般是轻型屋面下采用的结构，由圆钢、小角钢和薄壁型钢构成。轻钢结构厂房由屋盖结构和墙架结构组成。四、其他结构类型在实际工程中，还有门架、网架、折板、双曲板和壳体等结构类型的厂房。第三节厂房的起重运输设备第三节厂房的起重运输设备一、单轨悬挂式吊车一般由悬挂在屋架下弦的型钢轨道和吊车组成，型钢轨道可以布置为直线或曲线。二、梁式吊车梁式吊车有支承式和悬挂式两种形式。悬挂式梁...
