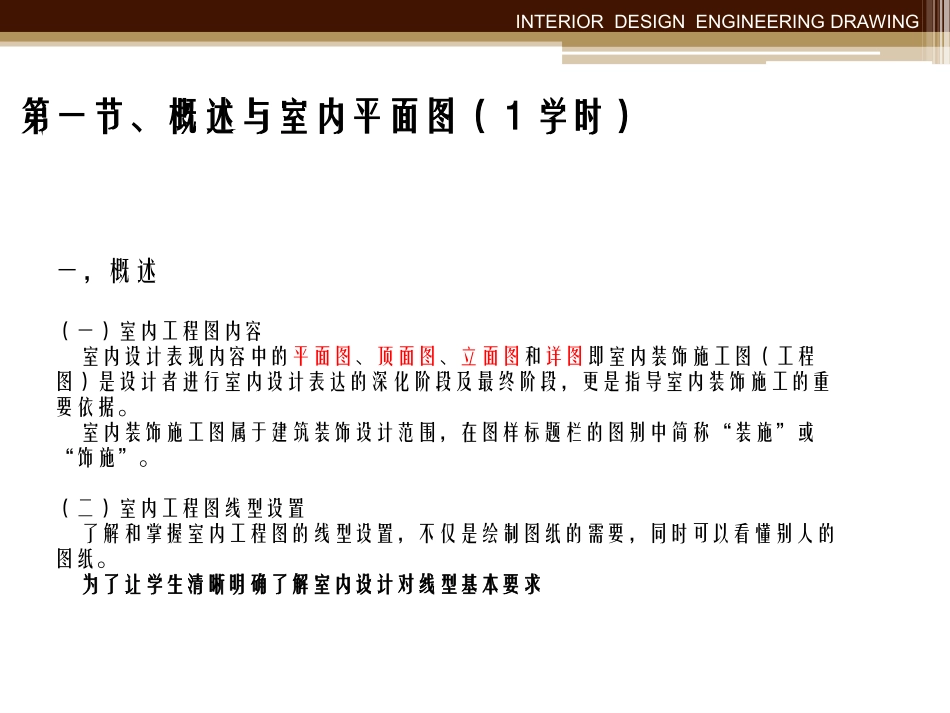

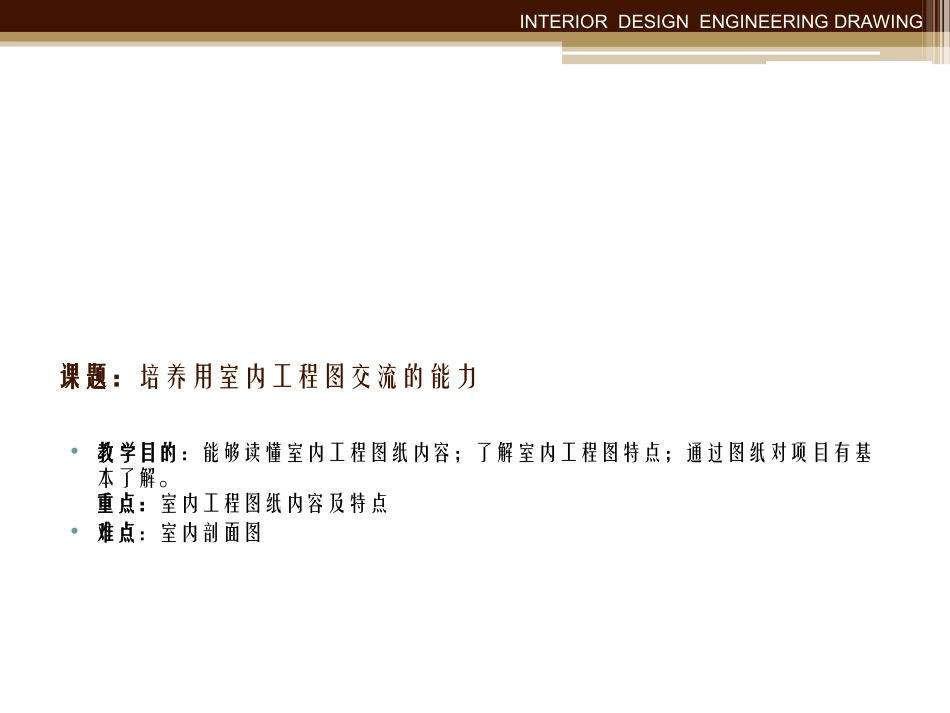

第三章室内工程制图------（室内设计识图能力）INTERIORDESIGNENGINEERINGDRAWING（主讲人：吴倩学时：4学时）INTERIORDESIGNENGINEERINGDRAWING课题：培养用室内工程图交流的能力•教学目的：能够读懂室内工程图纸内容；了解室内工程图特点；通过图纸对项目有基本了解。重点：室内工程图纸内容及特点•难点：室内剖面图第一节、概述与室内平面图（1学时）一，概述（一）室内工程图内容室内设计表现内容中的平面图、顶面图、立面图和详图即室内装饰施工图（工程图）是设计者进行室内设计表达的深化阶段及最终阶段，更是指导室内装饰施工的重要依据。室内装饰施工图属于建筑装饰设计范围，在图样标题栏的图别中简称“装施”或“饰施”。（二）室内工程图线型设置了解和掌握室内工程图的线型设置，不仅是绘制图纸的需要，同时可以看懂别人的图纸。为了让学生清晰明确了解室内设计对线型基本要求INTERIORDESIGNENGINEERINGDRAWING二室内平面图（一）平面布置图1、假设平行于地面，有个水平平面剖切了房间，详细表达出该部分剖切线以下的平面空间布置内容及关系。2、表达出隔墙、固定家具、固定构件、活动家具、窗帘等。3、表达出各空间详细的功能内容、文字注释。4、表达出活动家具及陈设品图例，可以表达出电脑、电话等。5、注明装修地坪的标高，这里的标高为相对标高。6、注明本部分的建筑轴号及轴线尺寸。INTERIORDESIGNENGINEERINGDRAWINGINTERIORDESIGNENGINEERINGDRAWING（二）立面索引图1、详细表达出剖切线以下的平面空间布置内容及关系。2、表达出隔墙，隔断，固定构件，固定家具，窗帘等。3、详图表达出各立面。剖立面的索引号和剖切号，表达出平面中需要被索引部分的详图号。4、表达出地坪的标高关系5、注明轴号及轴线尺寸。6、不表示任何活动家具、灯具、陈设品等。为表示室内立面图在平面图上的位置，应在图上用内视符号注明视点位置、方向及立面编号。（三）地面材料图1、表达出该部分地坪界面的空间内容及关系。2、表达出地坪材料的规格、材料编号及施工图。3、如果地面有其他埋地式的设备则需要表达出来，如埋地灯。暗藏光源、地插座等。4、如有需要，表达出地坪材料拼花或大样索引号。5、如有需要，表达出地坪装修所需的构造节点索引。6、注明地坪相对标高。7、注明轴号及轴线尺寸。8、地坪如有标高上的落差，需要节点剖切，则表达出剖切的节点索引号。INTERIORDESIGNENGINEERINGDRAWING地面材料图INTERIORDESIGNENGINEERINGDRAWING立面索引图INTERIORDESIGNENGINEERINGDRAWING（四）平面陈设品布置图1、表达出该部分剖切线以下的平面空间布置内容及关系。2、详细表达出陈设品的位置、平面造型及图例。3、如绘制有陈设立面图则需要在平面上表达出索引号。4、详细表达出各陈设品的名称及尺寸。5、表达出地坪上的陈设品的名称及尺寸。6、注明地坪标高关系。7、标注轴号及轴线尺寸。（五）平面灯具图平面灯具布置图内容是指平面及立面上的灯具，需要注意与顶面灯具区分开来。1、表达出该部分剖切线以下的平面空间布置内容及关系。2、表达出平面中的每一款灯光和灯饰的位置及图形。3、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置。4、表达出暗藏于平面、地面、家具及装修中的光源。5、表达出地坪上的地埋灯及踏步灯。6、注明地坪标高关系。INTERIORDESIGNENGINEERINGDRAWING平面陈设布置图INTERIORDESIGNENGINEERINGDRAWING平面灯具图INTERIORDESIGNENGINEERINGDRAWING第二节、室内顶面图（1学时）（一）顶面布置图1、表达出剖切线以上的建筑与室内空间的造型及其关系。2、表达出平顶上改部分的灯具图例及其他装饰物。3、表达出窗帘及窗帘盒。4、表达出门、窗洞口的位置。5、表达出风口、烟感、温感、喷淋、广播、检查口等设备安装。6、表达出平顶的标高关系。室内顶棚平面图不同层次的标高，一般标注该层次距本层楼面的高度。7、表达出轴号及轴线关系。（二）顶面装修尺寸图1、表达出改部分剖切线以上的建筑与室内空间的造型及关系。2、表达出详细的装修。安装尺寸。3、表达出平顶的灯具图例及其他装饰物，4、表达出窗帘、窗帘盒及窗帘轨道。5、表达出门、窗洞口...
