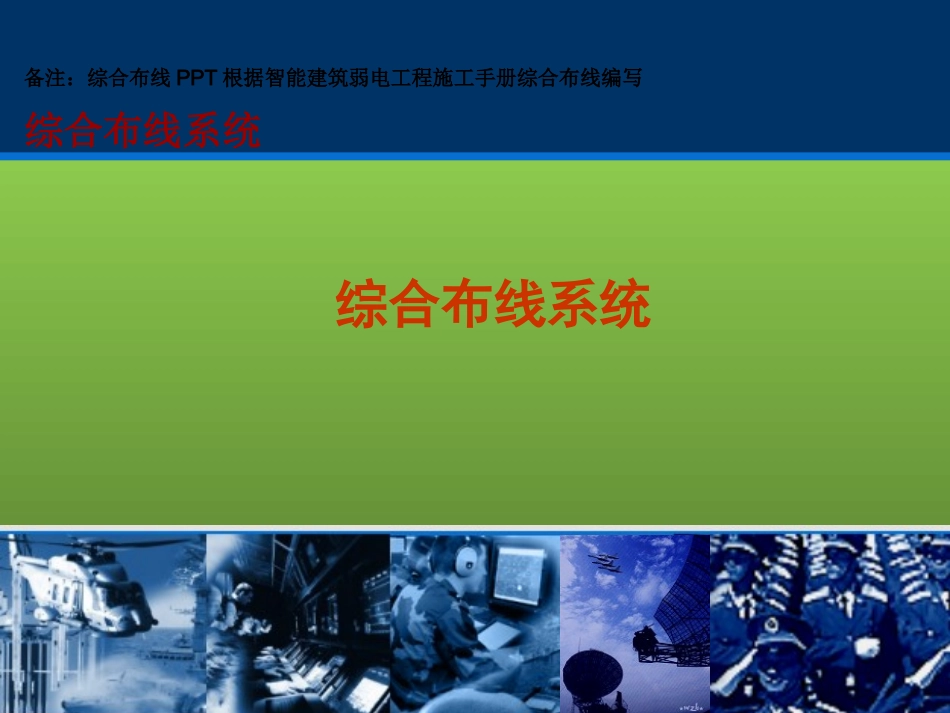

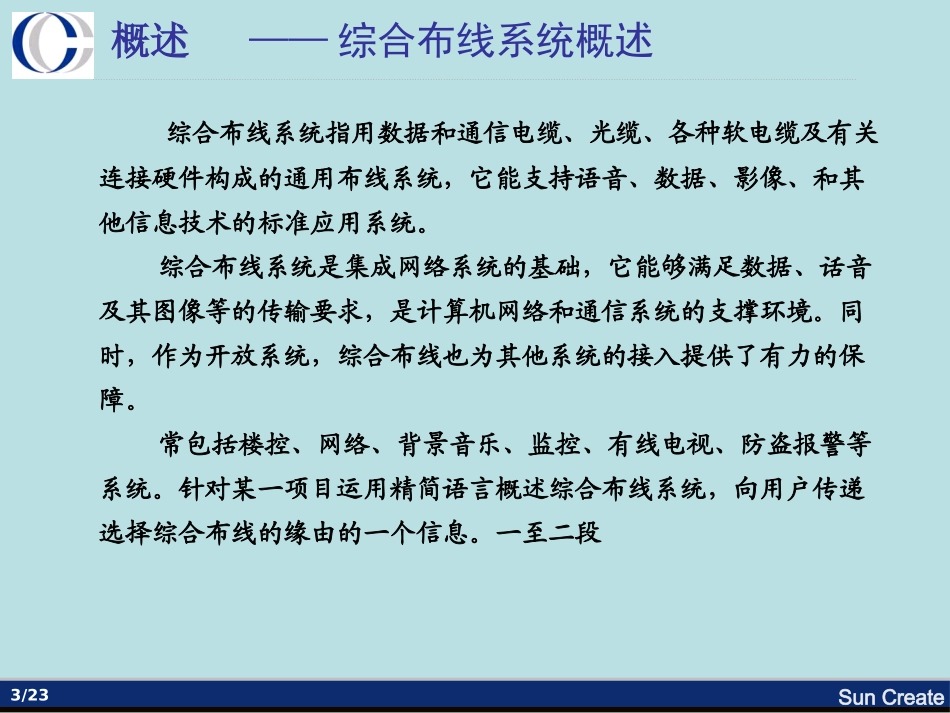

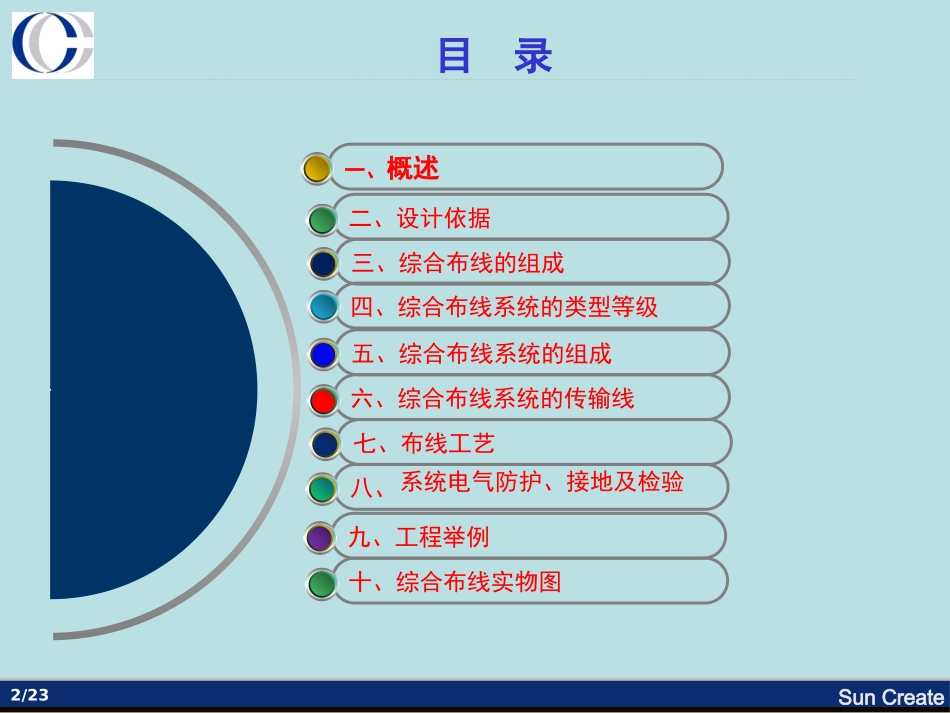

1/23SunCreate备注：综合布线PPT根据智能建筑弱电工程施工手册综合布线编写综合布线系统综合布线系统2/23SunCreate七、布线工艺二、设计依据四、综合布线系统的类型等级三、综合布线的组成五、综合布线系统的组成六、综合布线系统的传输线八、一、概述九、工程举例目录十、综合布线实物图系统电气防护、接地及检验3/23SunCreate——综合布线系统概述综合布线系统指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像、和其他信息技术的标准应用系统。综合布线系统是集成网络系统的基础，它能够满足数据、话音及其图像等的传输要求，是计算机网络和通信系统的支撑环境。同时，作为开放系统，综合布线也为其他系统的接入提供了有力的保障。常包括楼控、网络、背景音乐、监控、有线电视、防盗报警等系统。针对某一项目运用精简语言概述综合布线系统，向用户传递选择综合布线的缘由的一个信息。一至二段概述4/23SunCreateGB50311-2007建筑与建筑群综合布线系统工程设计规范GB50312-2007建筑与建筑群综合布线系统工程验收规范国际布线标准（ISO/IECIS11801，1995年7月）建筑及建筑群综合布线系统工程设计规范（CECS72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS89:97）民用建筑电气设计规范（JBJ/T16-92）智能建筑设计标准（DBJ08-47-95）工业企业通信设计规范（GBJ42-81）工业企业通信接地设计规范（GBJ79-85）电气装置安装工程施工及验收规范（GBJ232-92）通信光缆的一般要求（GB/T7427-87）欧洲布线标准（EN50173，1995年8月）光缆颜色编码（ANSI/TIA/EIA-598-A-1995）光纤连接器件的匹配标准（ANSI/TIA/EIA-604-3-1997FOCIS3）商业建筑物电信基础构造的管理标准（ANSI/TIA/EIA-606-1993设计依据5/23SunCreate分：1、六个子系统2、类型等级1、综合布线系统由六个子系统组成1、工作子系统；由终端设备连接到信息插座的连接组成，包括信息插座、连接线、适配器等2、水平干线子系统；由信息插座到楼层配线架之间的布线等组成3、管理区子系统；由交接间的配线架及跳线组成4、垂直干线子系统；由设备间子系统与管理区子系统的引入口之间布线组成，它市建筑物主干布线系统5、设备间子系统；由建筑物的进线设备、各种主机配线保护设备组成6、建筑群子系统；由建筑群配线架到各建筑物配线架的主干布线系统第一节系统的组成6/23SunCreate根据土建图纸、用户需求设计点位图计算网络模块、电话模块、面板、终端跳线数量信息插座SC20铁管40cm电源插座地面30cm1工作区子系统7/23SunCreate根据工作区子系统点位计算水平布线长度2水平区子系统8/23SunCreate计算配线架数量计算设备跳线数量计算模块数量机柜大小及数量3管理区子系统9/23SunCreate多模光纤芯数机房到每个配线架多模光纤长度光纤配线架数量光纤跳线数量光模块数量4垂直干线子系统10/23SunCreate计算配线架数量计算设备跳线数量计算模块数量机柜大小及数量5设备间子系统11/23SunCreate子系统图12/23SunCreate国标对综合布线系统按不同配置分成三个等级：1.最低配置：2.基本配置3.综合配置国家标准《智能建筑设计标准》也对智能建筑综合布线系统提出设计标准，分甲、乙、丙三级。综合布线系统的类型三个等级13/23SunCreate综合布线系统的类型等级表1综合综合布线系统的类型等级布线系统的类型等级14/23SunCreate综合布线系统的类型等级表215/23SunCreate综合布线系统的类型等级表316/23SunCreate第三节：综合布线系统的传输线1、双绞线缆2、双绞线缆连接件3、光缆4、光缆连接件使用的传输线主要有两类：电缆和光缆。电缆有双绞线缆和同轴电缆，常用双绞线。光缆市导纤线缆，按其光波传输模式可分多模和单模光钎。第二节综合布线系统传输线17/23SunCreate是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。双绞线一般由两根22～26号绝缘铜导线相...
