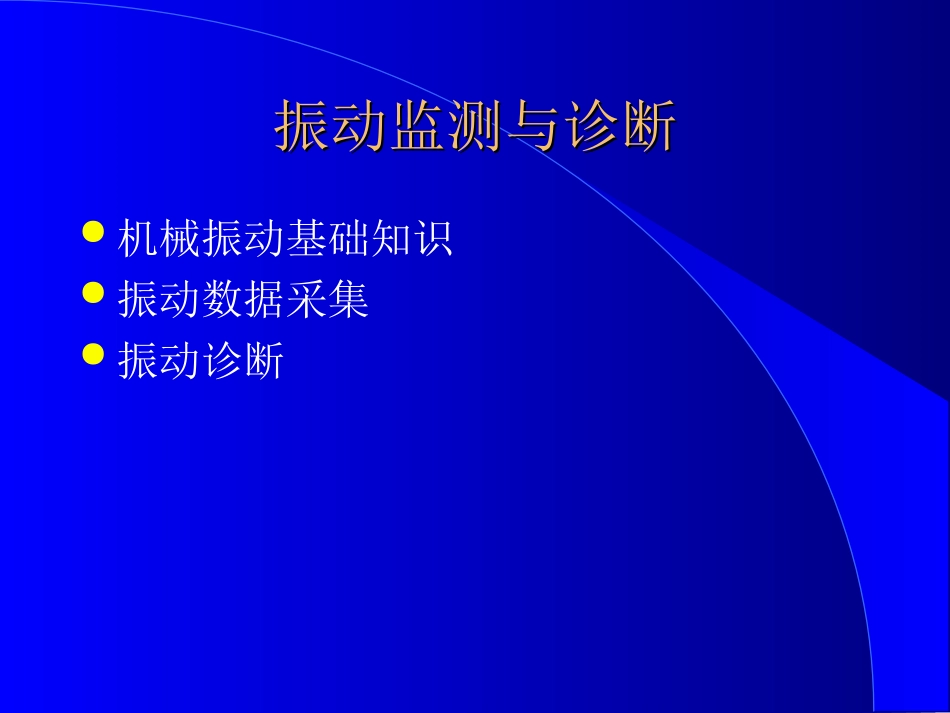

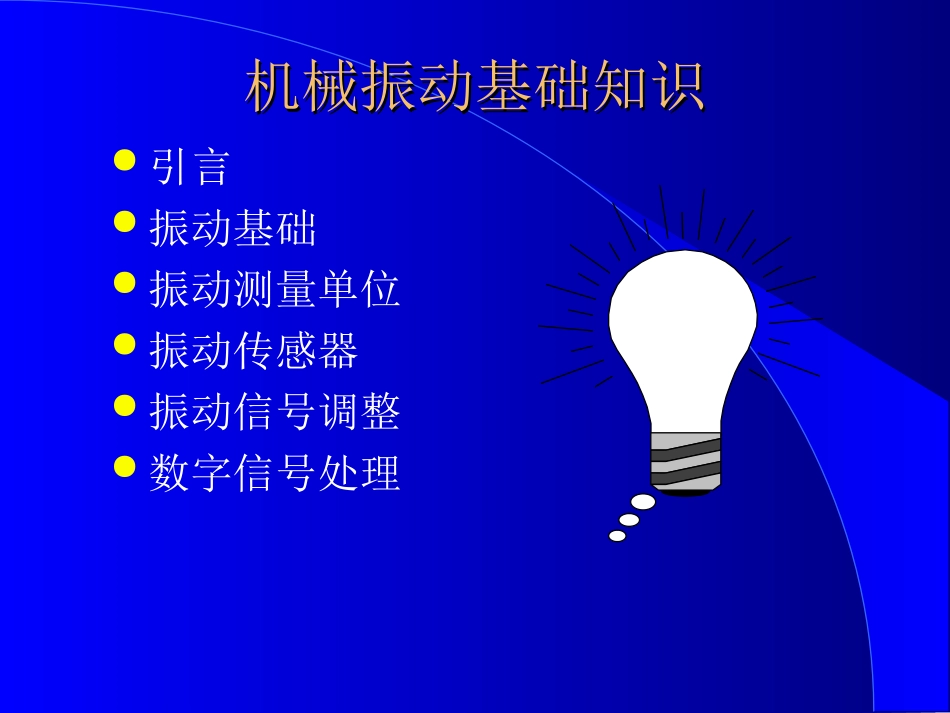

振动监测与诊断振动监测与诊断常英杰北京普迪美科技有限公司振动监测与诊断振动监测与诊断机械振动基础知识振动数据采集振动诊断机械振动基础知识机械振动基础知识引言振动基础振动测量单位振动传感器振动信号调整数字信号处理引言引言什么是振动？为什么测量振动？什么是振动什么是振动??振动－系统对激励的响应系统－机器结构管道流体，气体以上的结合激励－引起系统运动的力作用或扰动响应－所有力作用于系统上产生的运动有的振动是有用的任何机器都产生振动SYSTEMFV为什么测量振动？为什么测量振动？机器可靠性定期监测，识别和解决问题，避免机器损坏和非计划停机机器和基础寿命人员的健康和安全费用非计划停机和损坏，过剩维修，能源不仅知道有振动问题，还要分析问题的根源，帮助解决振动基础振动基础简谐振动周期和频率幅置相位力和响应机械阻尼共振简谐振动简谐振动幅值－振动大小，频率－振动源部件，相位－故障位置TIMEPERIODPEAKACCELPHASEPEAKVELP－PDISP三要素幅值频率相位周期和频率周期和频率频率＝1/周期CPM，Hz(CPS)RPMω＝2πf振动幅值振动幅值位移（D），速度（V），加速度（A）V＝D×(2πf)A＝D×(2πf)２相位相位相位参考振动相位关系振动合成用于动平衡力和响应力和响应周期性力，例如：不平衡，不对中，转子弯曲，齿轮偏心当转速和负荷稳定时，这些力导致稳态或稳定幅值振动瞬态或冲击燃烧，滚动轴承缺陷，齿轮冲击，液压锤，机械松动气蚀，电机启动力消失后振动衰减，频率丰富易引起共振，周期性随机振动管道扰动，例ID风机的大尘埃宽频带，易激起共振，稳态和非稳态所有机器的振动表现为稳态随机振动机械阻尼机械阻尼力×阻尼＝响应影响测量方法和振动标准振动测量单位振动测量单位时域和频域幅值测量参数和方式–位移ummil峰峰值–速度mm/sips峰值–加速度gg峰值，有效值–gSEgSEgSE振动传感器振动传感器传感器位移传感器速度传感器加速度传感器推荐的传感器相位传感器传感器的安装信号的调整信号的调整信号调整信号滤波工程单位的标定传感器的标定数字信号处理数字信号处理什么是数字信号模拟数字转换FFT－时域至频域FFT的误差平均FFTFFT的误差的误差泄漏和加窗窗类型幅值精度频率精度谱线系数RECTPoorGood1.0FlatTopGoodPoor3.2-3.8HanningFairFair1.5HammingFairFair1.36混淆和抗混淆滤波Fs=2.56*Fmax400HzFmax,1024Point/s,FFT512Lineto400Line.平均平均背景噪声谱平均时间平均，同步触发信号一般平均次数4－8次重叠处理峰值保持平均扫频试验识别共振等，记录开停机振动数据采集振动数据采集有效振动数据数据采集有效振动数据有效振动数据频率范围ADC的输入范围总振值测量方法–硬件滤波测量，频谱计算积分和微分–时域转换，频域转换对数，线性和dB幅值数据采集和分析数据采集和分析应当测量什么参数？–总振值，不同频率范围，不同单位–Baseline多，Monitoring少测量位置–H，V，A振动标准和建立总振值报警限总振值和频率趋势窄带频谱报警诊断应当测量什么参数？应当测量什么参数？机器的常见故障和关键部件系统地测量机器故障频率范围的考虑测量参数的类型：A，V，D产生宽频带振动的机器可有多个设置参数机器上的测点数Baseline点数，监测点数过程参数－机器运行的变化总振值标准总振值标准ISO振动烈度标准基础环境因素产品质量的要求水平与垂直结构刚度初始振动值Baseline，50%报警，100%危险，然后根据历史数据和经验建立报警值振动增加50％一般有问题振动诊断振动诊断振动数据形式不平衡振动不对中振动特征机械松动滚动轴承故障振动数据形式振动数据形式总振值频谱时域波形相位分析gSE，gSE频谱三维谱，波德图，乃奎斯特图轴心轨迹模态分析频谱频谱频谱：识别85％的旋转机械问题三轴向振动测量之必要性–轴向与径向：识别不对中、轴弯曲轴向大于50％的径向–水平与垂直：识别共振、基础问题正常：2:1,3:1...
