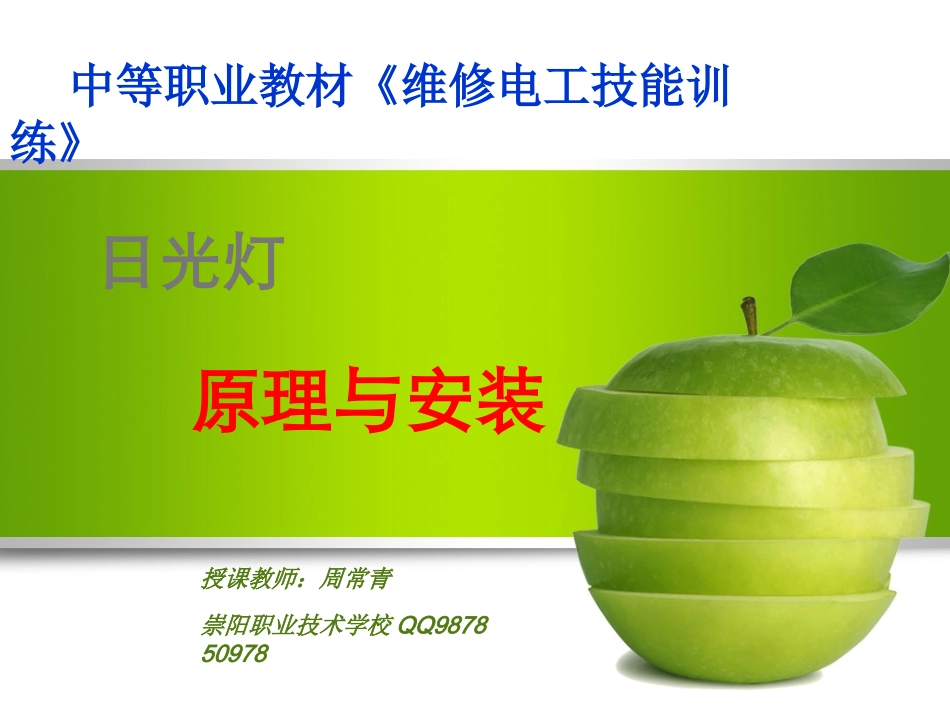

日光灯原理与安装中等职业教材《维修电工技能训练》授课教师：周常青崇阳职业技术学校QQ987850978教学目标：1、理解日光灯电路的组成及工作原理;2．学会正确安装日光灯;3．进一步熟练掌握电工工具的使用方法;4．培养认真、踏实的劳动习惯，进一步加强安全用电意识的观念。重点难点教学过程知识回顾新课导入新课讲授知识拓展实训内容课堂小结教学方法设疑启发设疑启发图示启发图示启发双边互动双边互动巡回指导巡回指导一、知识回顾1、常用的白炽灯灯座有哪几种？平灯座、吊灯座２、灯座在接线时应注意哪些问题？（１）线头的压接方向应按照顺时针方向压接。（２）相线应接在与舌簧片相连的接线柱上。应用广泛的日光灯二、新课导入要求安装一套日光灯具，你准备怎样安装，日光灯又是怎样工作的呢？这节课，我们一起探讨，学习这些问题。线路图及线路的组成：线路组成：1、灯管2、启辉器3、镇流器4、开关启辉器日光灯灯管1、结构：氩气、低压水银蒸汽2、工作条件：起辉电压：300～700V以上工作电压：40W灯管100V左右荧光粉发出可见光受到紫外线照射时在高压下导电发出紫外线两端灯丝给气体加热并给气体加上高电压日光灯管的发光原理各种形状的日光灯管排管蝶型圆型Ｈ型镇流器结构和作用：启动时提供瞬时高压正常工作时降压限流电子式镇流器启动器组成和作用：起到一个开关的作用能使动靜触片不产生电火花保护触点氖泡电容器动触片和静触片接触动触片和静触片分开灯架：木质、铁制、铝制灯座、灯架灯座：开启式插入式工作原理：1、启辉阶段：接通电源启辉器辉光放电电路接通灯丝预热辉光放电停止后双金属片冷却收缩与静触片断开镇流器产生较高的脉冲电压灯管内水银蒸气弧光放电辐射出紫外线发出白光。2、工作阶段：灯管启辉后，镇流器由于其高电抗，两端电压增大；启辉器两端电压大为减少，氖气不再辉光放电，电流由灯管内气体导电形成回路，灯管进入工作状态。原理图：重点日光灯原理视频.flv启辉器三、实训内容3、安装完毕、检查无误后，通电试验。2、检查元件质量、数量，按图安装接线。1、整理笔记、熟记线路原理图及线路工作原理。4、测量灯管、镇流器两端的工作电压，做好记录。四、安装工艺要求1.镇流器与开关串接在相接线上。（相线先接开关，再接镇流器）2.起辉器与灯管两端灯脚并联。3.电源的零线与灯管的一端引线直接连接。4.接头处连接要牢固，绝缘胶布包扎要规范，电线走向要有条理。5.灯管、镇流器、起辉器三者功率要一致。难点元件明细表序号符号名称型号规格数量1YZ日光灯管YZ20W12启辉器PYJ4-40W13L镇流器XG-2020W14K开关220V∕5A15日光灯座ANG250V∕3A26灯架MD1-Y20W17启辉器座18五、安装步骤：2、组装：把灯座、镇流器、启辉器座固定在灯架上。3、接线：按照图纸正确接线。4、固定灯架，用吊盒、吊链来固定。5、安装灯管，通电试验。1、根据元件明细表检查各个配件。安装步骤视频六、【注意事项】1、启辉器、镇流器、灯管三者须配套。2、因为所用灯架是金属材料的，应注意绝缘，以免短路或漏电，发生危险；3、灯管在使用过程中不可用湿布擦拭，以防触电；4、日光灯不能频繁启动，启动一次相当于点燃2小时；5、灯管损坏后不要随意丢弃。6、注意安全文明生产。七、知识拓展1.节能：亮度与普通灯管一致时节电3/4.2.绿色环保：无紫外光、红外光等辐射，不含汞等有害物质。3：寿命长：正常使用为5~8万小时。4：无噪音：无需镇流器、启辉器。5：无频闪：恒流工作，光线柔和，启动快，无闪烁，保护眼睛。6：色彩丰富：可制作各种发光颜色的灯管。7：适用范围广。优点1、接通电源后，日光灯启动发光，然后将启辉器取下，这时日光灯是否仍然发光？这说明启辉器在什么情况下起作用？什么时候失去作用？2、断开电源，再次接通电源后，日光灯能不能发光？把镇流器重新接上，灯管能不能发光？镇流器这时起什么作用？课堂小结通过本节课的学习，使同学们掌握日光灯工作原理及日光灯电路的安装方法。并通过实训操作使同学们进一步熟练电工工具的使用方法。日光灯优点（1）比白炽灯省电。发光效率是白炽灯的5-6倍（2）日光灯的发光颜色比白炽灯更接近日...
