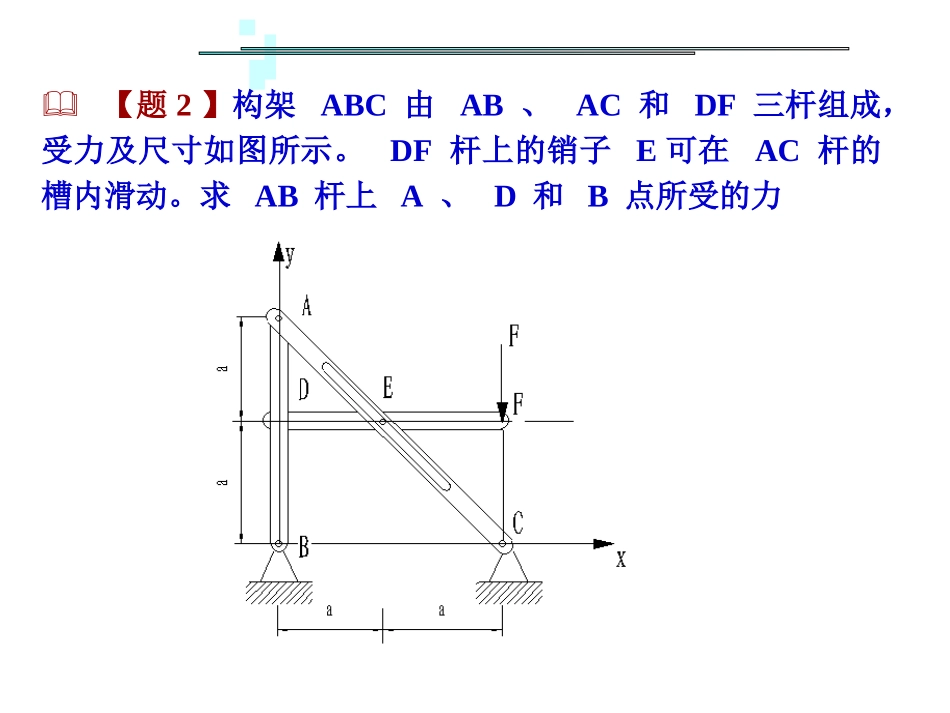

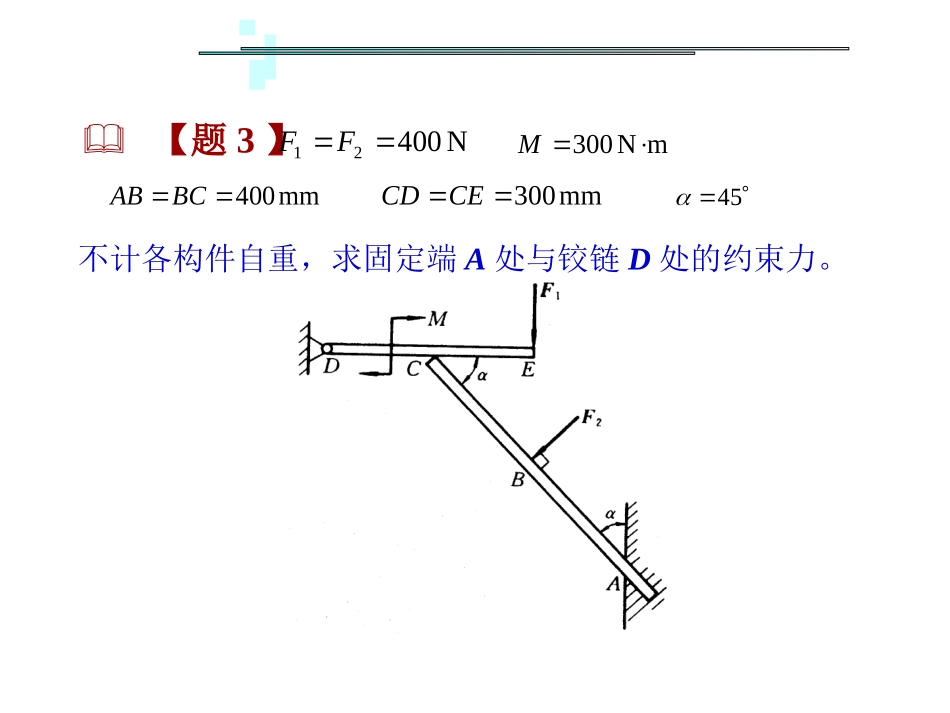

构架由杆AB，AC和DF铰接而成，如图所示。在DEF杆上作用一矩为M的力偶。不计各杆的重量，求AB杆上铰链A，D和B所受的力。水利土木工程学院工程力学课程组工程力学复习5.典型例题【题1】水利土木工程学院工程力学课程组工程力学复习5.典型例题【题2】构架ABC由AB、AC和DF三杆组成，受力及尺寸如图所示。DF杆上的销子E可在AC杆的槽内滑动。求AB杆上A、D和B点所受的力水利土木工程学院工程力学课程组工程力学复习5.典型例题【题3】N40021FFmN300Mmm400BCABmm300CECD45不计各构件自重，求固定端A处与铰链D处的约束力。水利土木工程学院工程力学课程组工程力学复习5.典型例题【题4】图示构架中，物体重1200N，由细绳跨过滑轮E而水平系于墙上，尺寸如图。不计杆和滑轮的重量，求支承A和B处的约束力，以及杆BC的内力FBC。水利土木工程学院工程力学课程组工程力学复习5.典型例题【题4】构架ABC由AB、AC和DF三杆组成，受力及尺寸如图所示。DF杆上的销子E可在AC杆的槽内滑动。求AB杆上A、D和B点所受的力水利土木工程学院工程力学课程组工程力学复习5.典型例题【题5】在图示刚架中，已知q=3kN/m，,M=10kN.m,不计刚架自重。求固定端A处的约束反力。水利土木工程学院工程力学课程组工程力学复习5.典型例题【题6】均质圆柱重力P，半径为r，搁在不计自重的水平杆和固定斜面之间。杆端A为光滑铰链，D端受铅垂向上的力F，圆柱上作用一个力偶，如图5-14a所示，已知F=P，圆柱与杆和斜面间的静滑动摩擦因数皆为fs=0.3，不计滚动摩阻，当θ=45°时，BD=AB。求此时能保持系统静止的力偶矩M的最小值。水利土木工程学院工程力学课程组工程力学复习5.典型例题设E处摩擦力先达临界值水利土木工程学院工程力学课程组工程力学复习5.典型例题
