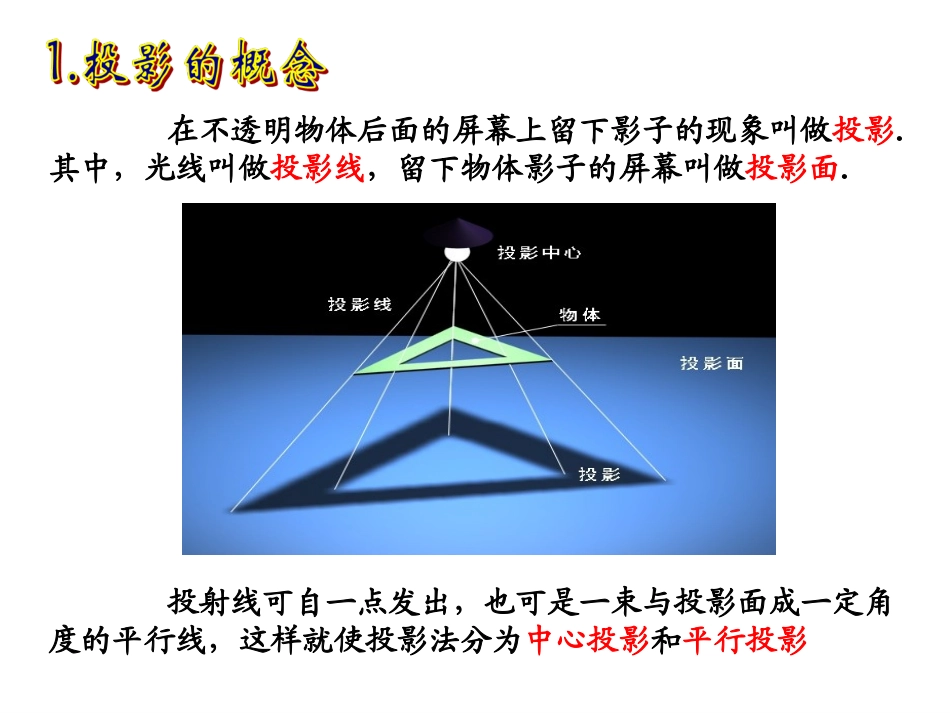

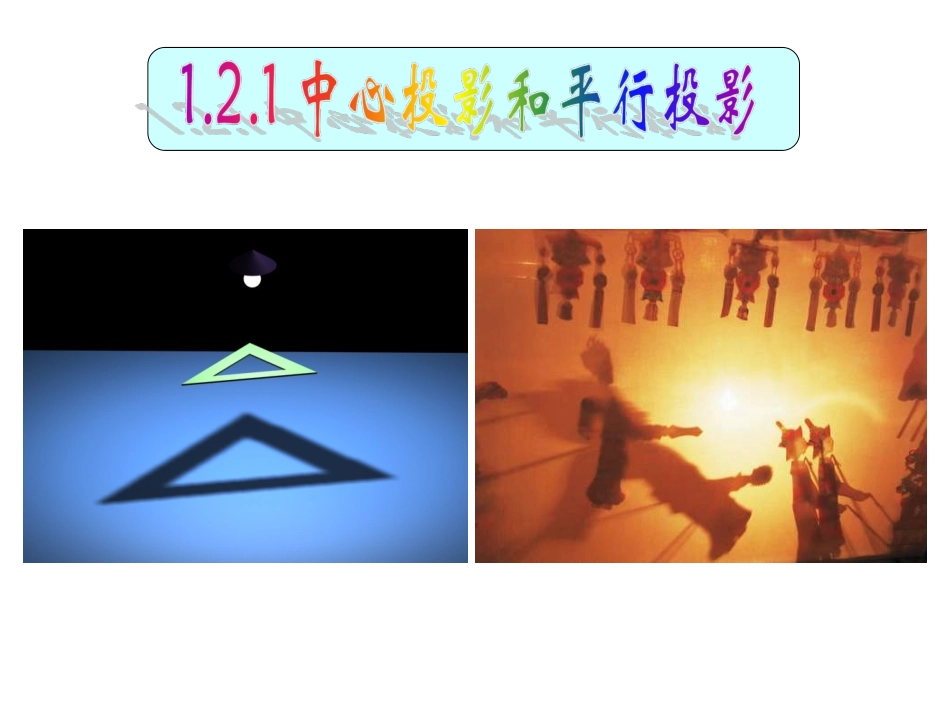

在不透明物体后面的屏幕上留下影子的现象叫做投影．其中，光线叫做投影线，留下物体影子的屏幕叫做投影面．投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影光由一点向外散射形成的投影，叫做中心投影．其投影线交于一点(投影中心)．在中心投影中，如果改变物体与投射中心或投影面之间的距离、位置，则其投影的大小也随之改变．中心投影后的图形与原图形相比，虽然改变很多，但直观性强，看起来与人的视觉效果一致，最象原来的物体．所以在绘画时，经常使用这种方法，但在立体几何中很少用中心投影原理来画图．从图中可以看出，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线．如果将投影中心移到无穷远处，则所有的投影线都相互平行，这种投射线为平行线时的投影称为平行投影．斜投影：投射线倾斜于投影面正投影：投射线垂直于投影面正投影能正确的表达物体的真实形状和大小，作图比较方便，在作图中应用最广泛．斜投影在实际中用的比较少，其特点是直观性强，但作图比较麻烦，也不能反映物体的真实形状，在作图中只是作为一种辅助图样．S投射方向投射方向三角板在中心投影和不同方向的平行投影下的投影效果物体上某一点与其投影面上的投影点的连线是平行的，则为平行投影，如果聚于一点，则为中心投影．皮影戏表演皮影戏表演手影表演手影表演投影的分类投影的分类中心投影:投射线交于一点平行投影斜投影正投影(本节主要学习利用正投影绘制空间图形的三视图,并能根据所给的三视图了解该空间图形的基本特征)投射线平行猜猜他们是什么关系？看事物不能只看单方面(1)光线从几何体的前面向后面正投影所得到的投影图叫做几何体的正(主)视图.(2)光线从几何体的左面向右面正投影所得到的投影图叫做几何体侧(左)视图.(3)光线从几何体的上面向下面正投影所得到的投影图叫做几何体的俯视图.三视图把一个空间几何体投影到一个平面上，可以获得一个平面图形．视图是指将物体按正投影向投影面投射所得到的图形.但只有一个平面图形难以把握几何体的全貌，因此我们需要从多个角度进行投影．俯视图正视图俯视图正视图侧视图侧视图根据长方体的模型，请您画出它们的三视图，并观察三种图形之间的关系．一个几何体的正视图和侧视图的高度一样，俯视图和正视图的的长度一样，侧视图和俯视图的宽度一样．一个几何体的正视图和侧视图的高度一样，俯视图和正视图的的长度一样，侧视图和俯视图的宽度一样．长度高度宽度长对正高平齐宽相等(1)分析从几何体的正前方、正左方、正上方所看到的正投影图;(2)按照“长对正、高平齐、宽相等”作出对应的三视图;(正视图和俯视图一样长,正视图和侧视图一样高,俯视图和侧视图一样宽)(3)作图时能看见的轮廓线和棱用实线表示，不能看见的用虚线表示.如何作出空间几何体的三视图？圆柱主左俯请你画出圆柱的三视图俯视图侧视图正视图主左俯请你画出圆锥的三视图俯视图正视图侧视图主左俯请你画出圆台的三视图俯视图侧视图正视图主左俯请你画出六棱柱的三视图正视图侧视图俯视图请你画出六棱锥的三视图主左俯主左俯请你画出四棱台的三视图正视图侧视图俯视图主左俯请你画出球的三视图俯视图左视图主视图如果要做一个水管的三叉接头，工人事先看到的不是图1，而是图2，然后根据这三个图形制造出水管接头.图1三通水管图2遮挡住看不见的线用虚线练8.画出下面这个组合图形的三视图．侧视图俯视图正视图例例1.1.一个长方体的立体图如图所示一个长方体的立体图如图所示,,长为长为44，宽为，宽为22，，高为高为33，请画它的三视图，请画它的三视图..主视方面4cm2cm3cm例2.由5个相同的小立方块搭成的几何体如图所示,请画出它的三视图:高平齐左视图俯视图主视图长对正宽相等圆锥圆台冰淇淋例3.请想象下面三视图所表示的几何图形的实物模型．练9.画出下面马蹄形磁铁的三视图.主左俯练练10.10.从三个方向看下图，试作出其三视从三个方向看下图，试作出其三视图图..从正面看从侧面从上面从正面看主视图左视图俯视图从侧面从上面三视图是用平面图形表示空间图形的一种重要方法，但三视图的直观性较差，因...
