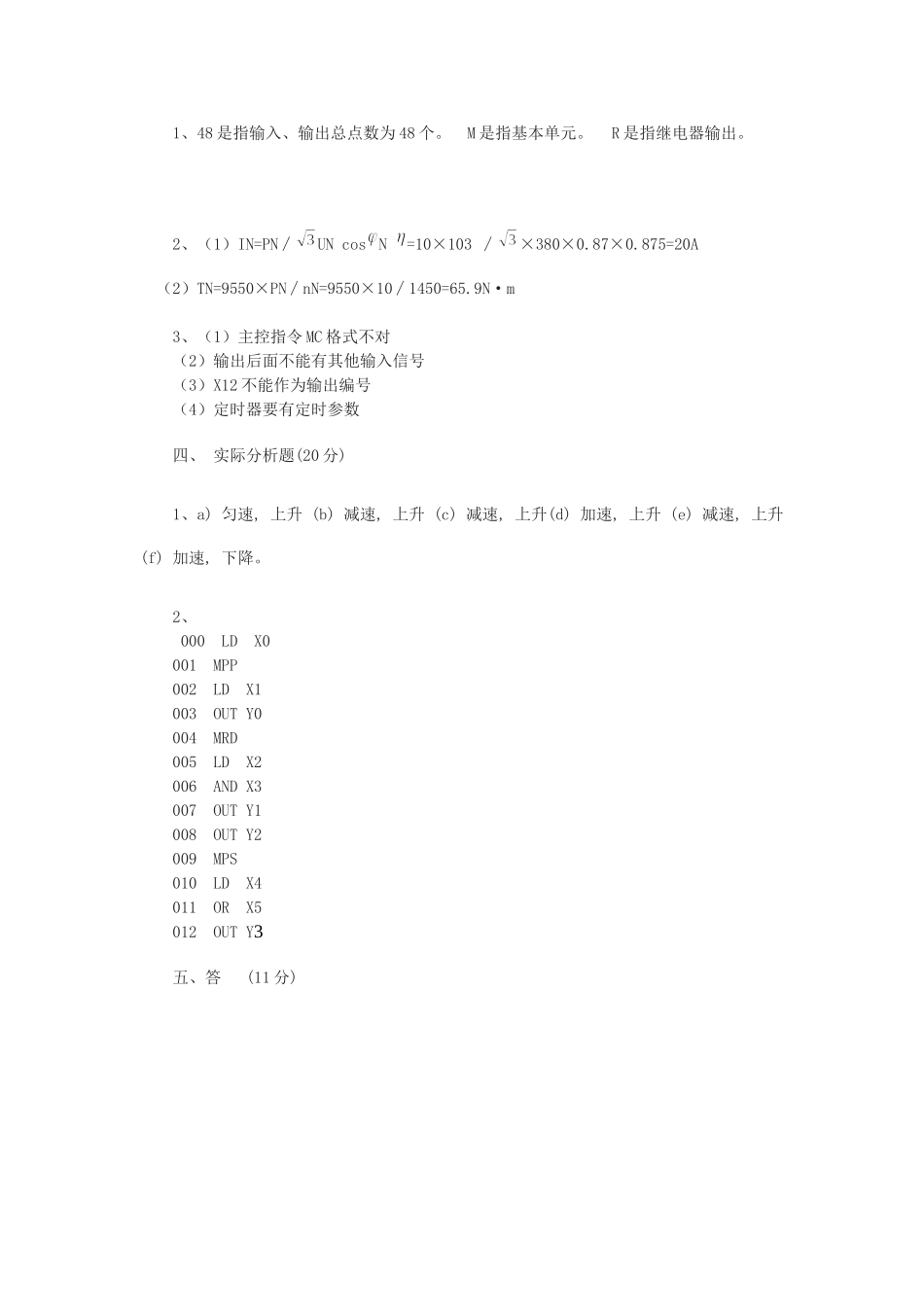

江苏大学继续教育《机电传动控制》试卷(A)答案与评分标准一、填空题（每空1分，计19分）1、工作在交流电压1200V或直流电压1500V以下的电器属于低压电器，接触器,继电器,空气开关,行程开关,按纽。2、步进电动机的环性分配器指实现脉冲分配的硬件逻辑电路，方式有硬件环性分配器和软件环性分配器。3、通过人为改变电动机参数来改变电动机速度称为调速，它包括人为变速和自动稳速两方面，调速范围(D),转差率(S),平滑性,经济性。4、1，3000r/min，2%.二、选择题（每题1分，计10分）1、D2、B3、C4、B5、C6、B7、B8、B9、C10B三、问答题(每题5分，共4题，计20分)1、不能，额定电压220V接到380V电压线圈烧毁，当电压增大电流增大，发热增大烧毁线圈。2、测速器件有测速发电机、测速电桥、光电测速盘、速率陀螺等;测角(位移)器件有电位计、差动变压器和微同步器、自整角机和旋转变压器、感应同步器、三自由度陀螺等。3、脉冲形成及放大、移相控制、同步电压、控制电压信号等。4、说明步进电机有不同的通电方式。当M=3，Z=40时，若采用单相或双相通电方式时，步矩角为3°;若采用单双相轮流通电方式时，步矩角为1.5°。三、综合题(每题10分，共3题，计30分)1、48是指输入、输出总点数为48个。M是指基本单元。R是指继电器输出。2、（1）IN=PN∕UNcosN=10×103∕×380×0.87×0.875=20A（2）TN=9550×PN∕nN=9550×10∕1450=65.9N·m3、（1）主控指令MC格式不对（2）输出后面不能有其他输入信号（3）X12不能作为输出编号（4）定时器要有定时参数四、实际分析题(20分)1、a)匀速,上升(b)减速,上升(c)减速,上升(d)加速,上升(e)减速,上升(f)加速,下降。2、000LDX0001MPP002LDX1003OUTY0004MRD005LDX2006ANDX3007OUTY1008OUTY2009MPS010LDX4011ORX5012OUTY3五、答(11分)
