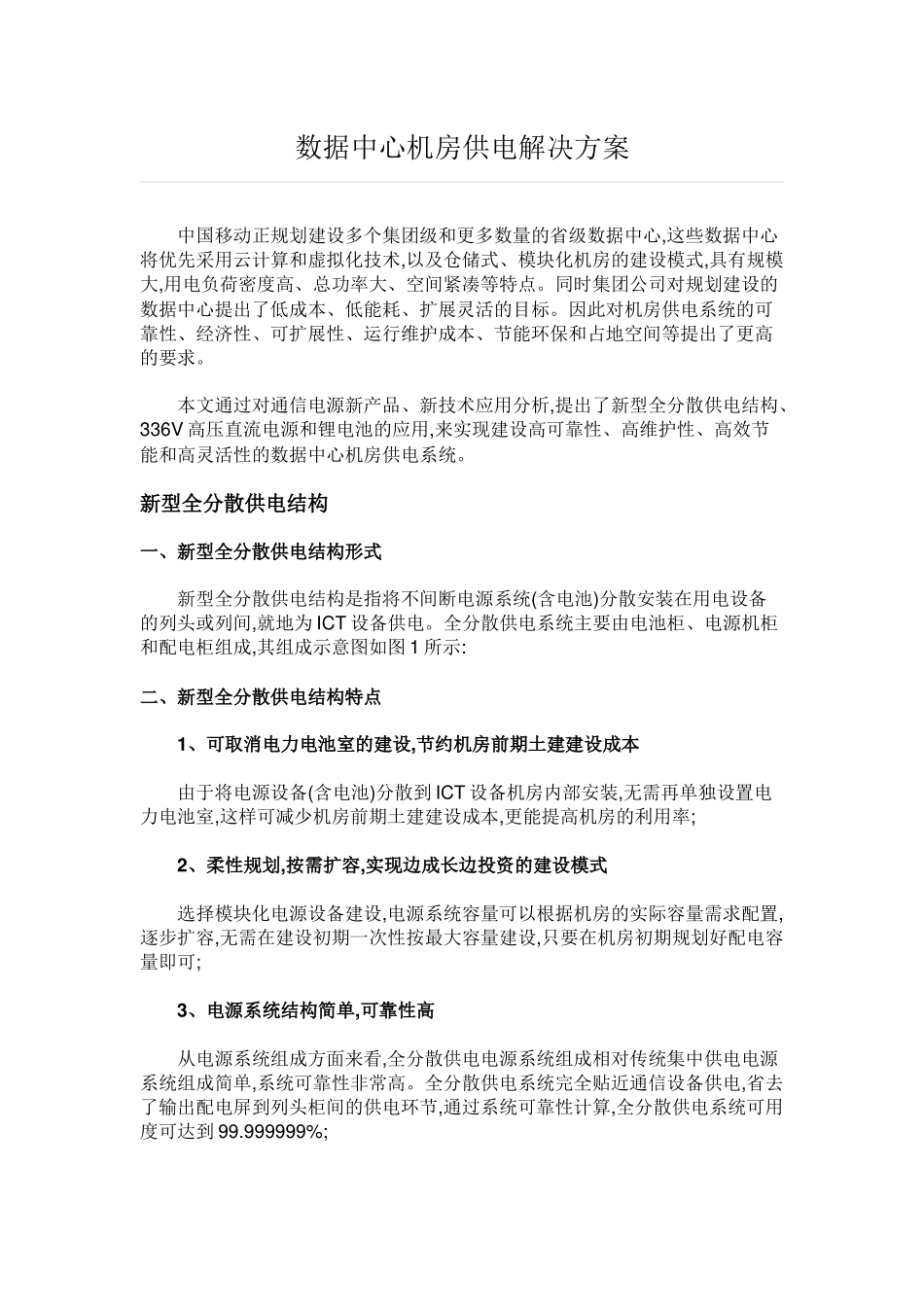

数据中心机房供电解决方案中国移动正规划建设多个集团级和更多数量的省级数据中心,这些数据中心将优先采用云计算和虚拟化技术,以及仓储式、模块化机房的建设模式,具有规模大,用电负荷密度高、总功率大、空间紧凑等特点。同时集团公司对规划建设的数据中心提出了低成本、低能耗、扩展灵活的目标。因此对机房供电系统的可靠性、经济性、可扩展性、运行维护成本、节能环保和占地空间等提出了更高的要求。本文通过对通信电源新产品、新技术应用分析,提出了新型全分散供电结构、336V高压直流电源和锂电池的应用,来实现建设高可靠性、高维护性、高效节能和高灵活性的数据中心机房供电系统。新型全分散供电结构一、新型全分散供电结构形式新型全分散供电结构是指将不间断电源系统(含电池)分散安装在用电设备的列头或列间,就地为ICT设备供电。全分散供电系统主要由电池柜、电源机柜和配电柜组成,其组成示意图如图1所示:二、新型全分散供电结构特点1、可取消电力电池室的建设,节约机房前期土建建设成本由于将电源设备(含电池)分散到ICT设备机房内部安装,无需再单独设置电力电池室,这样可减少机房前期土建建设成本,更能提高机房的利用率;2、柔性规划,按需扩容,实现边成长边投资的建设模式选择模块化电源设备建设,电源系统容量可以根据机房的实际容量需求配置,逐步扩容,无需在建设初期一次性按最大容量建设,只要在机房初期规划好配电容量即可;3、电源系统结构简单,可靠性高从电源系统组成方面来看,全分散供电电源系统组成相对传统集中供电电源系统组成简单,系统可靠性非常高。全分散供电系统完全贴近通信设备供电,省去了输出配电屏到列头柜间的供电环节,通过系统可靠性计算,全分散供电系统可用度可达到99.999999%;4、电源系统效率高,节能效果明显选用高效电源设备,电源系统效率能够达到95%以上,与传统“1+1”UPS冗余系统相比,电源系统效率可提高5%～10%;5、电源系统配置灵活,可满足不同等级通信设备的用电需求由于电源设备安装在每列设备的列头或列间,可根据通信设备供电等级要求,采用单电源或双电源系统供电。因此,当机房全部采用全分散供电结构后,可以随时应对同ICT设备的供电需求,提高了工作效率;6、电源设备安装紧凑,提高了机房通信设备的装机率由于列头电源设备均采用19″标准机柜安装,设备安装紧凑,占地面积小,拆装方便,所以搬迁容易、快捷、无浪费或少浪费,随时可满足机房区域调整的需求。三、新型全分散供电结构对设备的选型要求为了能够在同一机房内与ICT设备机柜同列安装,与ICT设备机柜保持风格一致,电源设备选型配置要求如下:1、电源机柜、配电柜和电池柜尺寸要求为标准19″机柜;2、电源设备应采用高可靠性的模块化电源(如组合式高压直流),电源系统容量可根据需要进行扩容;3、电池应选用大电流放电特性好,占地面积小、重量轻,无酸雾,适合在标准19″机柜内安装的蓄电池(如锂电池);4、电源系统应有完善的监控管理功能,并能够接入机房动力环境监控系统,实现统一管理。随着通信电源技术的发展,模块化电源和新型锂电池在通信行业的广泛应用,现有的新型电源产品(如高压直流和锂电池等设备)完全能够满足全分散供电方式电源设备的配置选型要求,为我们创造了采用全分散供电结构的条件。336V高压直流电源应用高压直流供电系统(HVDC)是近几年正在研究的一种集中了UPS供电系统和-48V直流供电系统的优点为一体的新型供电系统。336V(标称电压)高压直流电源是中国移动提出的面向未来全新的供电方案,这与国际上提出380V的运行电压是一致的,具有国际先进水平。四、336V高压直流电源技术特点336V高压直流供电系统克服了传统UPS供电系统效率低、可扩展性差、可靠性低、成本高等弊病,具有电路简单、变换少、可靠性高、效率高、体积小、成本低等优点。其与传统UPS供电系统内部结构对比如图2所示。336V高压直流供电系统可以很好地解决交流UPS存在的诸多问题,各种参数对比见表1。五、336V高压直流电源供电方案根据服务器输入电压的不同,336V高压直流电源在数据中心中供电方案主要有以下两种:方案一:选用输入电压为12V直流服务器,通过在服务器机架中部配置336V/12V的嵌入式电源,集中为12V直流服务器供电。12...
