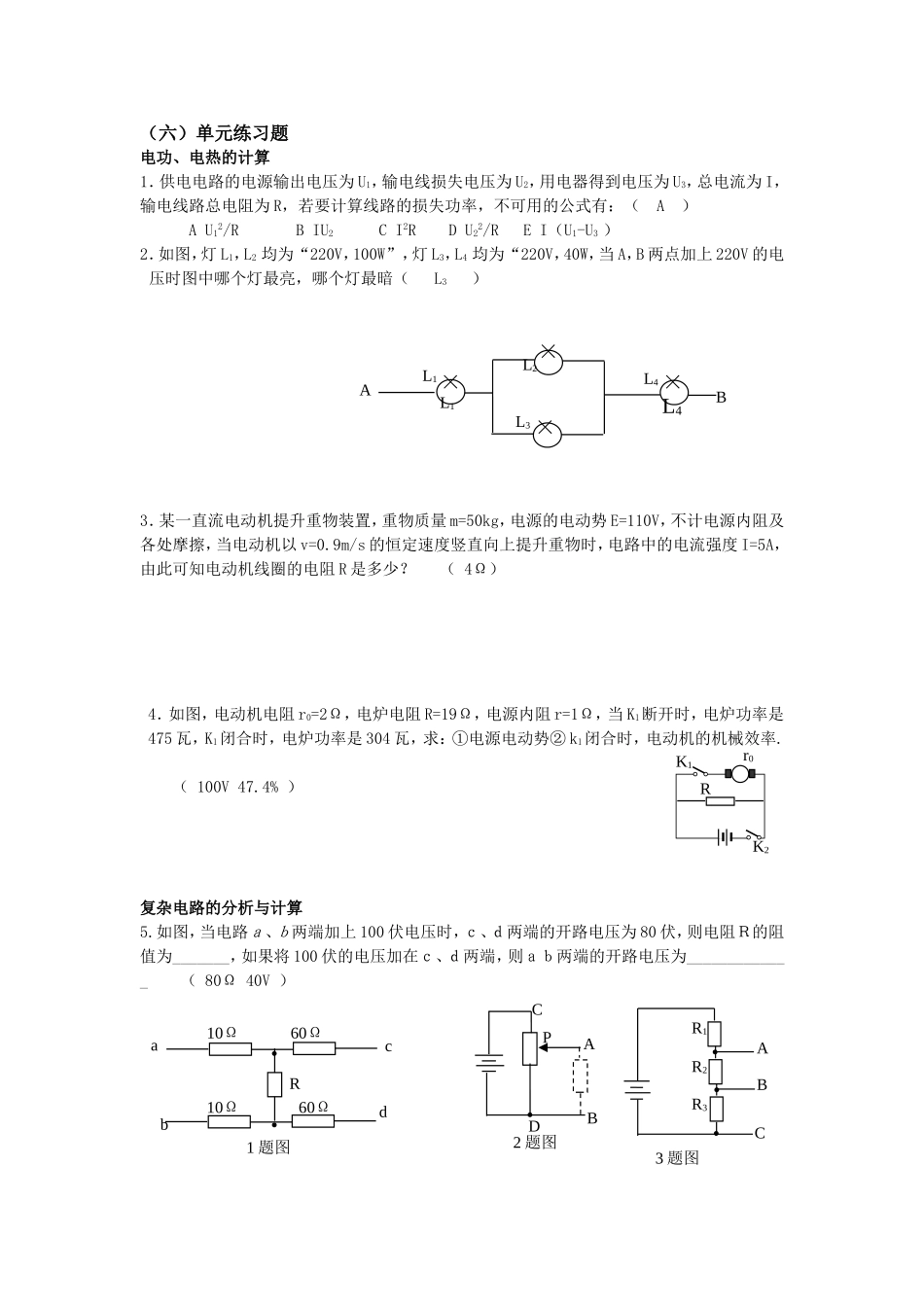

第8单元恒定电流-单元测试题_第1页
1/4

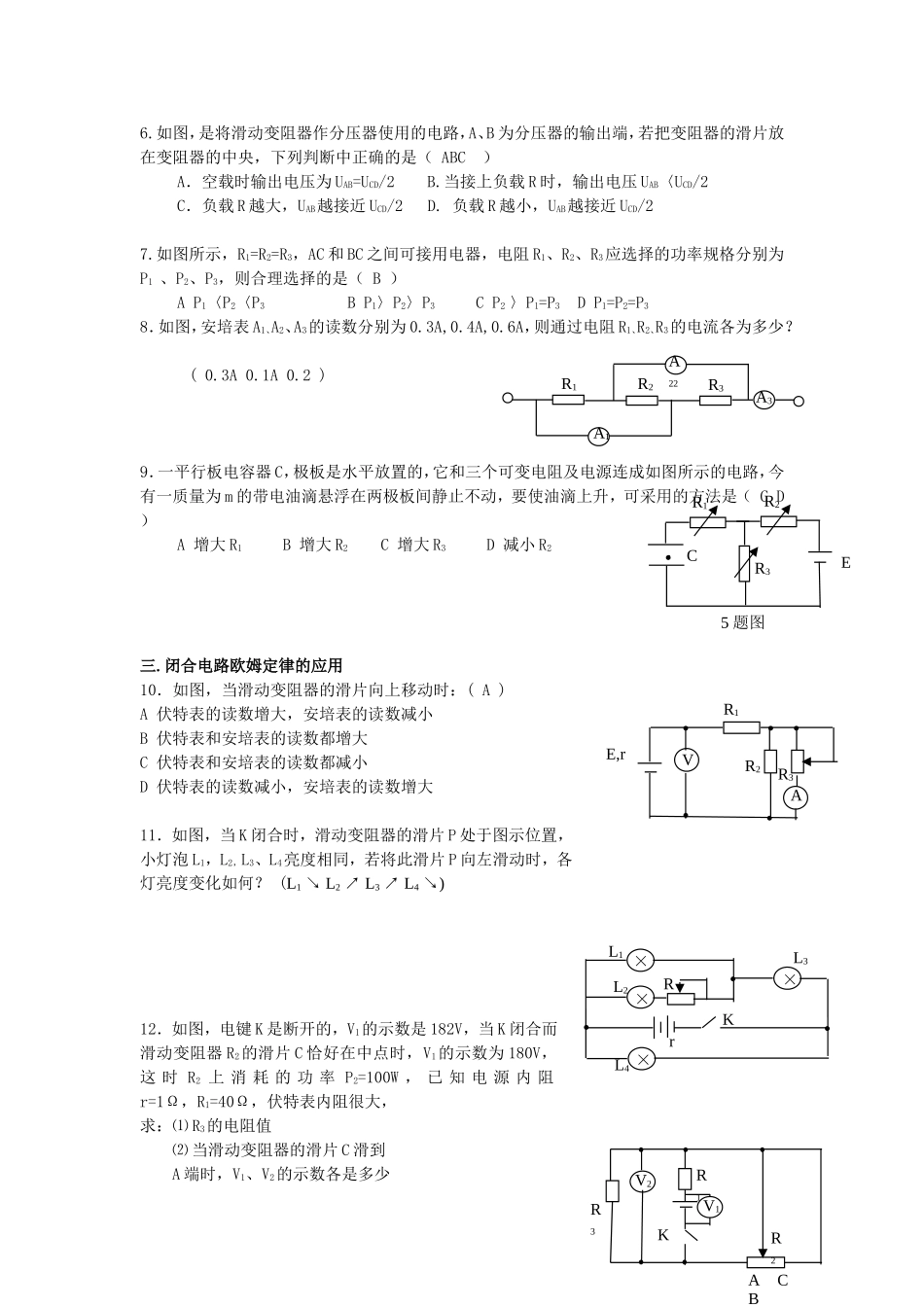

第8单元恒定电流-单元测试题_第2页
2/4

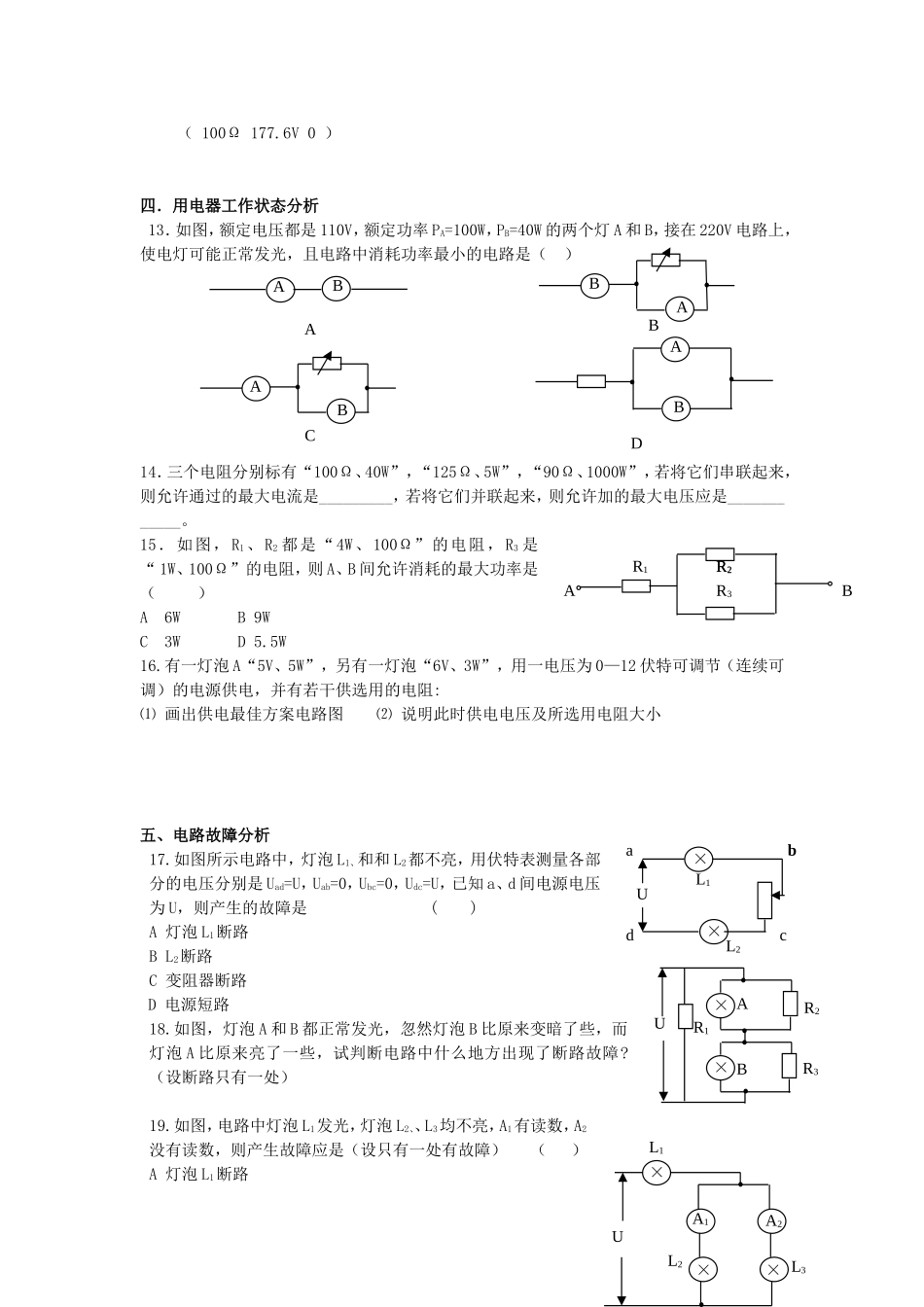

第8单元恒定电流-单元测试题_第3页
3/4
(六)单元练习题电功、电热的计算1.供电电路的电源输出电压为U1,输电线损失电压为U2,用电器得到电压为U3,总电流为I,输电线路总电阻为R,若要计算线路的损失功率,不可用的公式有:(A)AU12/RBIU2CI2RDU22/REI(U1-U3)2.如图,灯L1,L2均为“220V,100W”,灯L3,L4均为“220V,40W,当A,B两点加上220V的电压时图中哪个灯最亮,哪个灯最暗(L3)3.某一直流电动机提升重物装置,重物质量m=50kg,电源的电动势E=110V,不计电源内阻及各处摩擦,当电动机以v=0.9m/s的恒定速度竖直向上提升重物时,电路中的电流强度I=5A,由此可知电动机线圈的电阻R是多少?(4Ω)4.如图,电动机电阻r0=2Ω,电炉电阻R=19Ω,电源内阻r=1Ω,当K1断开时,电炉功率是475瓦,K1闭合时,电炉功率是304瓦,求:①电源电动势②k1闭合时,电动机的机械效率.(100V47.4%)复杂电路的分析与计算5.如图,当电路a、b两端加上100伏电压时,c、d两端的开路电压为80伏,则电阻R的阻值为_______,如果将100伏的电压加在c、d两端,则ab两端的开路电压为_____________(80Ω40V)cdab10Ω10Ω60Ω60ΩR1题图×L2×L4×L1BA×L1L3L4K1r0K2RCDABP2题图R1R2R3ABC3题图6.如图,是将滑动变阻器作分压器使用的电路,A、B为分压器的输出端,若把变阻器的滑片放在变阻器的中央,下列判断中正确的是(ABC)A.空载时输出电压为UAB=UCD/2B.当接上负载R时,输出电压UAB〈UCD/2C.负载R越大,UAB越接近UCD/2D.负载R越小,UAB越接近UCD/27.如图所示,R1=R2=R3,AC和BC之间可接用电器,电阻R1、R2、R3应选择的功率规格分别为P1、P2、P3,则合理选择的是(B)AP1〈P2〈P3BP1〉P2〉P3CP2〉P1=P3DP1=P2=P38.如图,安培表A1、A2、A3的读数分别为0.3A,0.4A,0.6A,则通过电阻R1、R2、R3的电流各为多少?(0.3A0.1A0.2)9.一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源连成如图所示的电路,今有一质量为m的带电油滴悬浮在两极板间静止不动,要使油滴上升,可采用的方法是(CD)A增大R1B增大R2C增大R3D减小R2三.闭合电路欧姆定律的应用10.如图,当滑动变阻器的滑片向上移动时:(A)A伏特表的读数增大,安培表的读数减小B伏特表和安培表的读数都增大C伏特表和安培表的读数都减小D伏特表的读数减小,安培表的读数增大11.如图,当K闭合时,滑动变阻器的滑片P处于图示位置,小灯泡L1,L2,L3、L4亮度相同,若将此滑片P向左滑动时,各灯亮度变化如何?(L1↘L2↗L3↗L4↘)12.如图,电键K是断开的,V1的示数是182V,当K闭合而滑动变阻器R2的滑片C恰好在中点时,V1的示数为180V,这时R2上消耗的功率P2=100W,已知电源内阻r=1Ω,R1=40Ω,伏特表内阻很大,求:⑴R3的电阻值⑵当滑动变阻器的滑片C滑到A端时,V1、V2的示数各是多少A1A3A22R1R2R3.CR1R2R3E5题图L3×L2L4×××rRL1KAR1R2R3VE,rV1V2ACBR3R1R2K(100Ω177.6V0)四.用电器工作状态分析13.如图,额定电压都是110V,额定功率PA=100W,PB=40W的两个灯A和B,接在220V电路上,使电灯可能正常发光,且电路中消耗功率最小的电路是()14.三个电阻分别标有“100Ω、40W”,“125Ω、5W”,“90Ω、1000W”,若将它们串联起来,则允许通过的最大电流是_________,若将它们并联起来,则允许加的最大电压应是____________。15.如图,R1、R2都是“4W、100Ω”的电阻,R3是“1W、100Ω”的电阻,则A、B间允许消耗的最大功率是()A6WB9WC3WD5.5W16.有一灯泡A“5V、5W”,另有一灯泡“6V、3W”,用一电压为0—12伏特可调节(连续可调)的电源供电,并有若干供选用的电阻:⑴画出供电最佳方案电路图⑵说明此时供电电压及所选用电阻大小五、电路故障分析17.如图所示电路中,灯泡L1、和和L2都不亮,用伏特表测量各部分的电压分别是Uad=U,Uab=0,Ubc=0,Udc=U,已知a、d间电源电压为U,则产生的故障是()A灯泡L1断路BL2断路C变阻器断路D电源短路18.如图,灯泡A和B都正常发光,忽然灯泡B比原来变暗了些,而灯泡A比原来亮了一些,试判断电路中什么地方出现了断路故障?(设断路只有一处)19.如图,电路中灯泡L1发光,灯泡L2、、L3均不亮,A1有读数,A2没有读数,则产生故障应是(设只有一处有故障)()A灯泡L1断路ABABABCABDR3R2R2R1BAadcb××L1L2UBA××R1R2R3AUBL1L2A2A1L3××U×B灯泡L2断路C灯泡L3短路D灯泡L2短路
