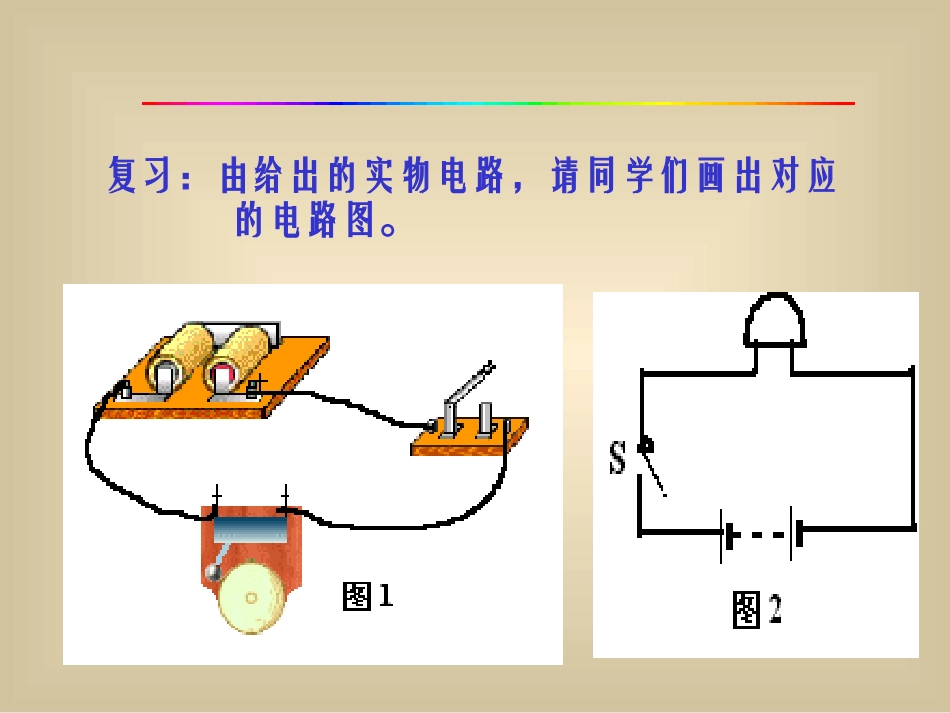

串联电路和并联电路串联电路和并联电路串联电路和并联电路学习目标1、理解串联电路和并联电路的连接特点；2、会连接简单的串联电路和并联电路；3、会画简单的串、并联电路图。复习：由给出的实物电路，请同学们画出对应的电路图。问题问题用一个电池组，两个灯泡，一个开关和几根导线组成一个电路。要求合上开关时，两灯都亮，断开开关时，两灯都熄灭，共有几种连接方法？画出电路图。讨论1、在串联电路中，合上、打开开关，观察到什么现象？2、调整开关的位置，观察两灯的发光情况？定义把元件逐个顺次连接起来。特点电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响。一、串联电路讨论1、要想方便地控制每一盏灯应该怎么办？2、分析电流有几条路径？3、在并联电路中，接在干路上的开关与接在支路上的开关的作用有什么不同？4、在并联电路中，如果有一条支路断开，另一条支路里的用电器还会工作吗？定义把元件并列地连接起来。二、并联电路并联电中的特点：电流有两条（或多条电径）；各支路中的元件可以独立工作，且互不影响；干路的开关控制整个电路，支路的开关只控制本支路。学生实验根据图8、图9两个电路图连接实物电路。四、生活中的串、并联电路：1、小彩灯：生活中的小彩灯经常用来装饰店堂、居室，烘托节日气氛，其中的一些彩色小灯泡是如何连接的？串联的2、万家灯火夜晚的天空被各家各户的灯光照亮，映出建筑物的轮廓，显得特别美丽壮观，这些灯是怎样连接的？并联3、冰箱：当我们打开冰箱门的时候，冰箱内的灯泡就会亮起来，那么这个灯泡和冰箱压缩机组成的是串联电路还是并联电路？并联4、家用电器我们家里的家用电器：灯泡、电视、电风扇、电冰箱等组成的电路是串联电路还是并联电路？并联5、教室电灯思考：（1）在教室里的这些灯是串联的还是并联的？（2）那么教室里的开关为什么能控制一组灯，开关放在了什么位置？并联电路开关放在了次干路上1、下列说法正确的是：（）A、在连接电路的过程中，开关应该断开；B、用一只开关控制两盏灯，这两盏灯一定是并联的；C、一般电路中，开关应最靠近电源正极；D、我们教室内的电灯之间是并联的，和邻班的电灯是串联的。路灯总是同时开、同时关的，五、课堂训练：A2、在下图中，两灯泡不是并联的图是：（）D3、试按下面的电路图连接实物电路。定义：把元件逐个顺次连接起来。特点：电流只有一条路径，通过一个元件的电流同时也通过另；电路中只需要一个开关，且开关的位置对电路没有影响。定义：把元件并列地连接起来。特点：电流有两条（或多条电径）；各支路中的元件可以独立工作，且互不影响；干路的开关控制整个电路，支路的开关只控制本支路。串联电路和并联电路并联电路串联电路六、学到了什么？再见再见2003.9
