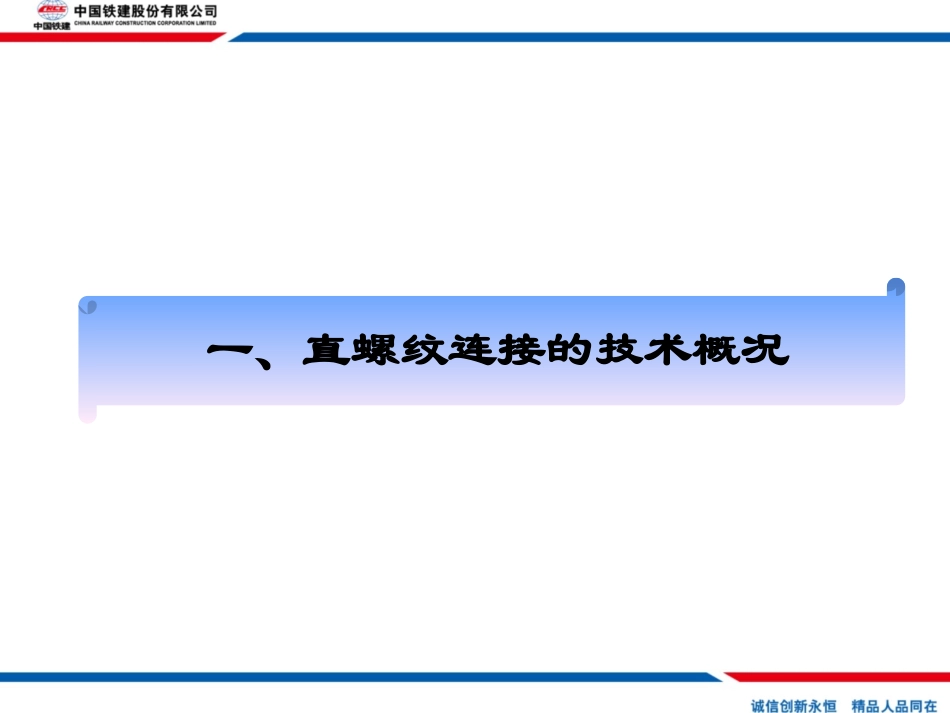

长沙市轨道交通长沙市轨道交通33号线一期工程号线一期工程直螺纹质量控制直螺纹质量控制培训材料培训材料————中铁十四局集团有限公司中铁十四局集团有限公司汇报提纲1、直螺纹连接的技术概况2、基本术语、概念3、符号及含义、套筒分类4、特点和优势5、传力机理6、接头性能等级划分及使用范围7、监理依据及监控重点8、套筒的加工简介及成品质量控制9、丝头加工工艺介绍及加工质量检查要点10、接头连接设置的规定11、现场安装操作及质量检查要点12、接头检验及实例分析13、直螺纹质量通病原因分析及防治措施编制：范辉明一、直螺纹连接的技术概况1.1、钢筋连接的几种形式随着我国大规模基本建设的发展，用于混凝土结构的钢筋机械连接技术不断发展。滚轧直螺纹钢筋连接技术推广尽管较晚，但由于其性能良好、质量稳定、施工适应性好、造价低廉，因此近几年应用迅速增长，已成为我国钢筋机械连接的主要形式。目前，在混凝土结构中受力钢筋的连接形式基本有3种：绑扎搭接、焊接以及机械连接。自20世纪90年代以来，我国用于混凝土结构的钢筋机械连接技术迅速发展，自主开发了各种连接形式，并形成了配套技术。而近期出现的滚轧直螺纹钢筋连接技术则是比较理想的形式，是对各种不同连接形式逐步改进的结果。编制：范辉明二、基本术语、概念2.1、专用术语介绍--连接套筒、丝头滚轧直螺纹钢筋连接接头由丝头以及连接套简所组成(有时为连接需要，还要加锁母)。丝头连接套筒2.2、专用术语介绍--螺纹牙型及主要参数•普通螺纹的原始牙型是一个等腰三角形，截去三角形的顶部和底部所形成的即是螺纹基本牙型。它是确定螺纹设计牙型的基础，如图所示。牙型高度：在螺纹牙型上，牙顶到牙底在垂直于螺纹轴线上的距离，普通螺纹的牙型高度为5/8H(H是螺纹原始三角形的高)。牙侧：在通过螺纹轴线的剖面上，牙顶和牙底之间的那部分螺旋表面。牙型角：在螺纹牙型上，两相邻牙侧的夹角。•牙顶：在螺纹凸起的顶部，连接相邻两个牙侧的螺纹表面。普通螺纹的牙顶宽度为1/8P。•牙底：在螺纹沟槽的底部，连接相邻两个牙侧的螺纹表面。普通螺纹的牙底宽度为1/4P2.3专用术语介绍--螺纹主要参数钢筋丝头螺纹牙型及参数套筒螺纹牙型及参数2.3专用术语介绍--螺纹主要参数螺纹大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径称为螺纹大径。螺纹小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径称为螺纹小。外螺纹牙顶外螺纹牙底内螺纹牙底内螺纹牙顶上沟槽宽度凸起宽度螺纹中径：是螺纹牙型上沟槽和凸起宽度相等的地方所构成的假想圆柱的直径。2.3专用术语介绍--螺纹主要参数有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。滚轧直螺纹加工完全可以做到全长为有效螺纹，尽管可能包含有少量不完整螺纹，但加工出的有效螺纹基本上可以保证承载受力，起到通过接头传递被连接钢筋拉力的作用。螺尾：向钢筋表面过渡的，牙底不连续的螺纹。这是由于滚轧钢筋加工工艺决定的过渡段。螺尾一般在连接套筒以外而并不起咬合传力的作用，因此不包括在有效螺纹的范围之内。P：指代螺纹螺距，即两个螺纹的距离。不完整螺纹是指螺纹齿顶不完整而中径处并未受到削弱的情况：不完整螺纹牙顶宽度大于0.3P(P为螺纹螺距)螺纹大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径称为螺纹大径。螺纹中径：是螺纹牙型上沟槽和凸起宽度相等的地方所构成的假想圆柱的直径。螺纹小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径称为螺纹小径。完整螺纹：是指牙顶和牙底均具有完整形状的螺纹，亦即通常意义上的螺纹编制：范辉明三、符号及含义、套筒分类3.1直螺纹套筒标记滚轧直螺纹钢筋连接套筒应该用标记表达出连接的主要特征，以便控制应有的施工方法和操作。标记显示在连接套筒上，由名称代号、特征代号及主参数代号组成。3.2接头的符号及含义、适用条件符号意义适用条件G表示滚轧直螺纹钢筋连接接头，取“滚”字汉语拼音的第一个字母表示。正常情况下的“标准型”的钢筋连接F表示“正反丝扣型”的连接接头。适用两端钢筋均不能转动场合下两根钢筋的连接。Y表示“异径型”的连接接头适用于...
