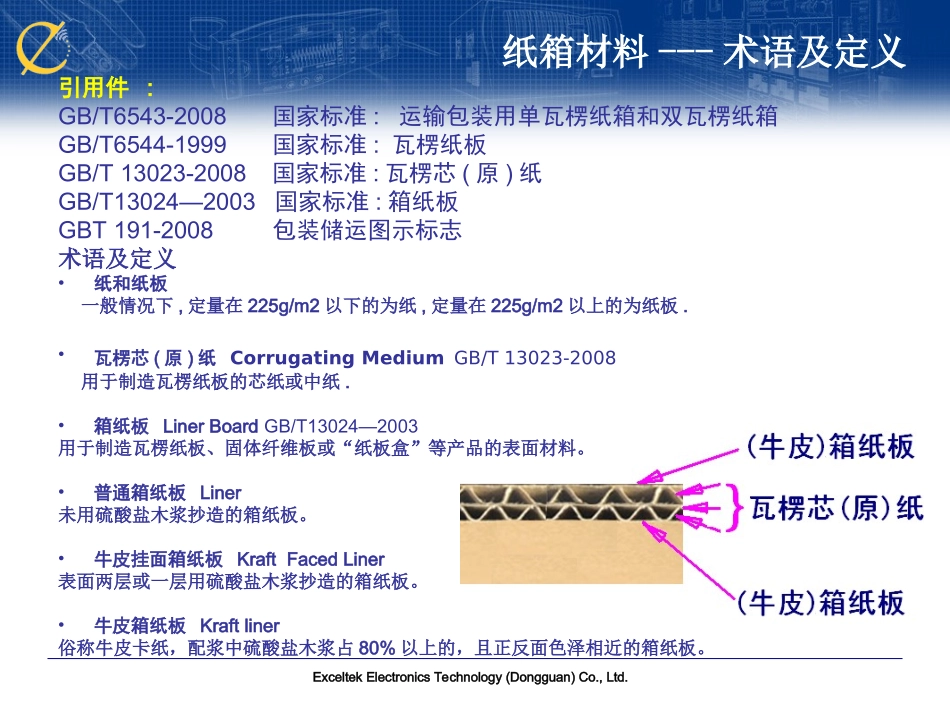

ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.ExceltekDate:2010/09/20瓦楞纸箱常识及設計规范ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.纸箱材料---术语及定义引用件:GB/T6543-2008国家标准:运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6544-1999国家标准:瓦楞纸板GB/T13023-2008国家标准:瓦楞芯(原)纸GB/T13024—2003国家标准:箱纸板GBT191-2008包装储运图示标志术语及定义•纸和纸板一般情况下,定量在225g/m2以下的为纸,定量在225g/m2以上的为纸板.•瓦楞芯(原)纸CorrugatingMediumGB/T13023-2008用于制造瓦楞纸板的芯纸或中纸.•箱纸板LinerBoardGB/T13024—2003用于制造瓦楞纸板、固体纤维板或“纸板盒”等产品的表面材料。•普通箱纸板Liner未用硫酸盐木浆抄造的箱纸板。•牛皮挂面箱纸板KraftFacedLiner表面两层或一层用硫酸盐木浆抄造的箱纸板。•牛皮箱纸板Kraftliner俗称牛皮卡纸，配浆中硫酸盐木浆占80%以上的，且正反面色泽相近的箱纸板。ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.瓦楞纸板术语•瓦楞纸板corrugatedfiberboardGB/T6544-1999由箱纸板和经过起楞的瓦楞原纸通过坑纸机胶合而成(粘合而成)，用于制造瓦楞纸箱的一种复合纸板。•单瓦楞纸板doublewallcorrugatedfiberboard由两层臬纸板和一层波纹状的瓦楞原纸粘合而成的瓦楞纸板.•双瓦楞纸板triplewallcorrugatdefiberboard由两层箱纸板、两层波纹状的瓦楞原纸及一层瓦楞芯纸粘合而成的瓦楞纸板。瓦楞纸箱业界常用术语:面纸裱在最外面的的那层纸称为面纸,里纸裱在最里面的那层纸纸称为里纸,坑纸中间凹凸不平瓦楞状的纸称为坑纸(也叫芯纸)．中隔纸裱在两层瓦楞纸之间的纸称为中隔纸(也称芯纸)ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.瓦楞纸板主要分类单瓦楞纸(又叫三层纸板),业界叫单坑纸•单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。•单瓦楞纸箱主要用于包装重量较轻的内包装物;瓦楞芯纸•由单层波浪形瓦楞状纸构成单面瓦楞纸板,是以二张纸做成的纸板•面纸为B卡的，坑为3的叫B3见坑•面纸为A卡、坑为E的叫A9见坑。以此类推。ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.双瓦楞纸(又叫五层纸板)业界叫双坑纸。五层瓦楞纸箱的结构是由面纸、里纸、芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型(长三角地区)、BC型(珠三角地区)、AC型、AE型或BE型。双瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；三层瓦楞纸(又叫七层纸板)业界叫三坑纸组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。瓦楞楞型的组合通常采用:BAB型、BAA型、CAC型或BAC型主要用于重型商品的包装瓦楞纸板主要分类瓦楞纸板主要分类ExceltekElectronicsTechnology(Dongguan)Co.,Ltd.瓦楞形状分类及特性瓦楞类别俗称瓦楞高度（mm）瓦楞个数/300mm代号A坑大瓦楞4.5～534±2以2代之B坑小瓦楞2.5～350±2以3代之C坑中瓦楞3.5～428±2以4代之E坑微小瓦楞1.1～290±4以9代之F坑0.6～0.9136±20参考资料:GB/T6544-1999包装材料瓦楞纸•U形瓦楞:U形楞顶部是圆形的,弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。•V形瓦楞:近似于三角形挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。•UV形瓦楞:具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。注:A坑,B坑,C坑用于纸箱,E坑用于纸盒.坑形用英文表示则为:AFLUTE,BFLUTE,CFLUTE,EFLUTEExceltekElectronicsTechnology(Dongguan)Co.,Ltd.箱纸板常用规格紙张材質是按單位面積重量來分類的,一般纸张的重量通常以克计,各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，如300克的牛皮纸，即是300g/m2的牛皮纸,也就是0.3kg/m2.在大陸市場主要有以下幾種之紙板K代表230克的牛卡;A代表175克牛卡;B代表127克牛卡;C代表127克牛皮挂面(仿牛卡);W代表160克的白牛卡;K纸:(以K为代号)每平方米重220-300克，耐破强度及防潮湿性能均最佳,颜色有深啡色为主,以美国進口的K卡为优质K卡.A卡:(以A为代号）每平方米重175-186克，耐破强度为每千平方英...
