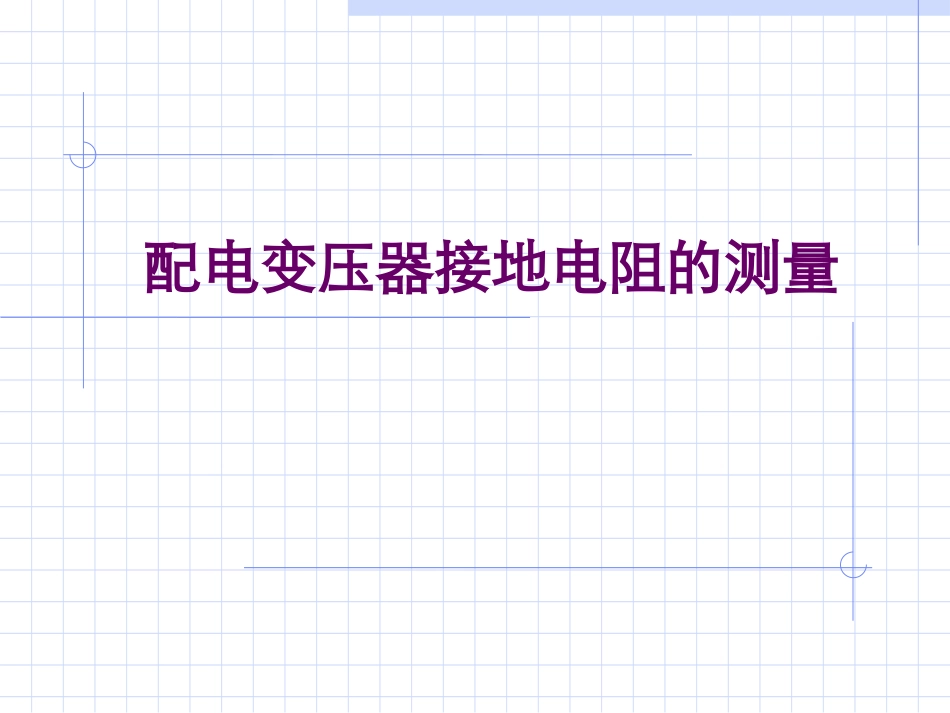

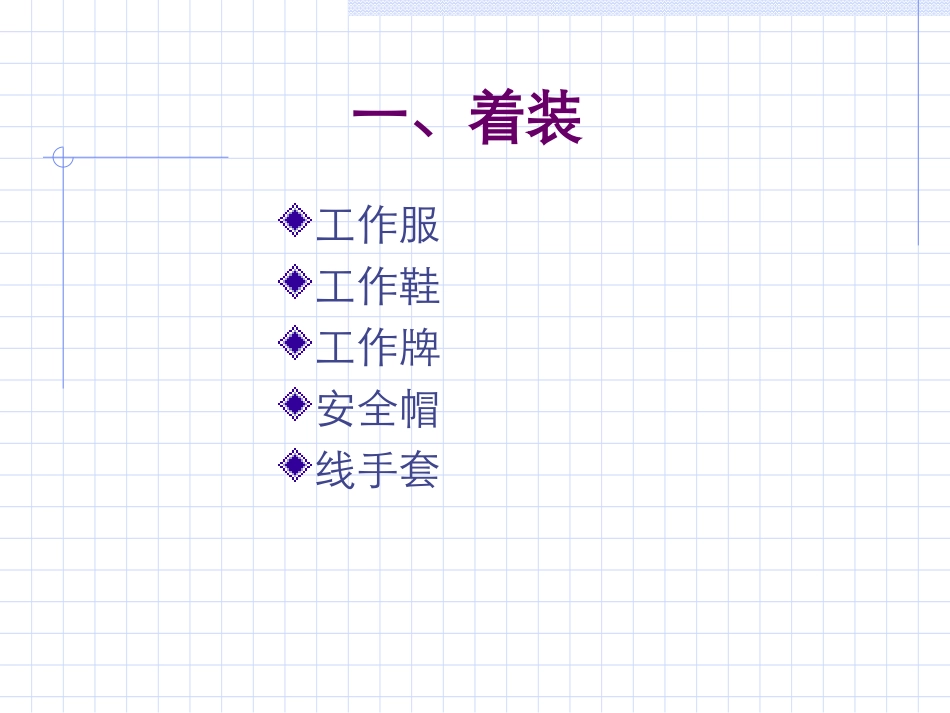

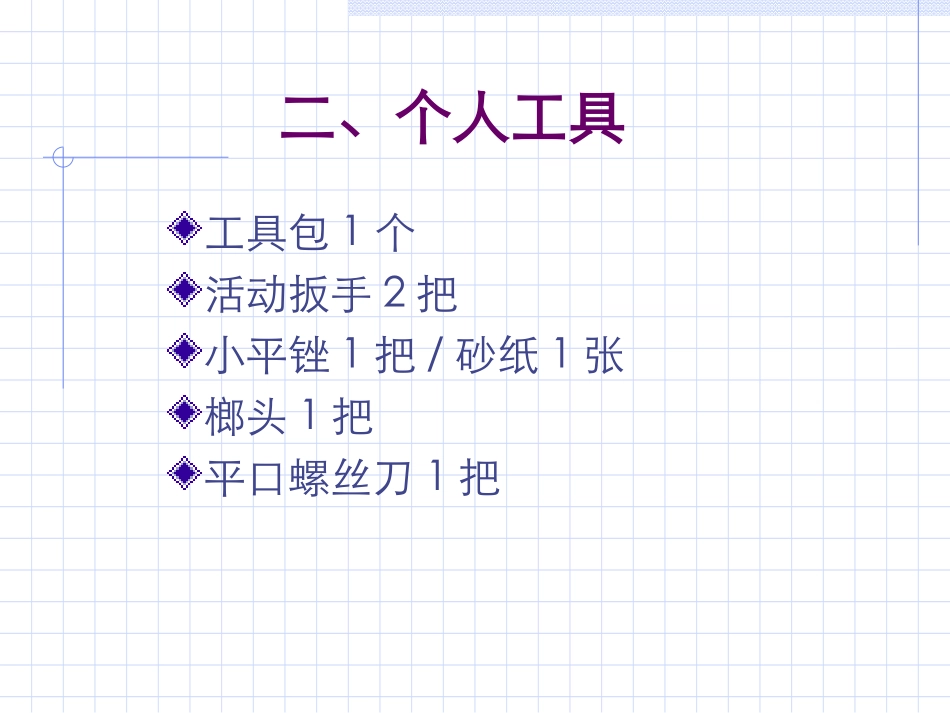

配电变压器接地电阻的测量一、着装工作服工作鞋工作牌安全帽线手套二、个人工具工具包1个活动扳手2把小平锉1把/砂纸1张榔头1把平口螺丝刀1把三、专用工具临时接地桩一根临时接地引线一套ZC-8型地阻表1只(包括测试线一套)1、外观检查：①校验合格证是否过期；②有无撞击、摔痕。2、机械调零、电气调零。绝缘手套1双⑴外观检查：①试验合格证是否过期；②有无破损、脏污、粘黏；⑵充气试验。四、选定表位按测量点的需要将表位方向正确摆放；尽量选择平整的地面。五、施放、检查测试线按表计桩头位置，确定C（60米/40米）、P（38米/20米）线放线位置；放线及放线方向：⑴C、P线选择横线路方向；⑵C、P线平行且间距不小于1米。由辅助人员掷测试线接表端头，操作人员将整根测试线一边施放一边检查。六、安装测试棒C、P线测试棒深度不得小于0.6米；垂直于地面打入；打磨各连接点。七、地阻表接线打磨各接线点；将60米\40米测试线与C桩头连接、38米\20米测试线与P桩头连接；检查E1桩头测试线，并与E1桩头连接；检查E2桩头短接是否紧固。八、安装临时接地桩将临时接地桩打入地下；临时接地桩深度不得小于0.6米；垂直于地面打入；打磨各接触点并连接牢固；将临时接地线一头与临时接地桩进行连接；另一头与变压器中性线及外壳接地进行连接。九、拆卸接地引下线与地网的各连接点（假设两点接地）戴绝缘手套，拆卸第一个连接点并打磨；带上E线头，拆卸第二个连接点，取下绝缘手套，打磨连接点后，与E线连接；注意：三根测试线不得交叉；拆卸时，站位正确（人体不得接触与地断开的接地引下线）。十、地阻测试将倍率档置于最大；将刻度盘置于最大；摇表转速维持120转/分钟轻摇摇柄，同时转动刻度盘，使电阻表指针向零位线偏转，直至与零位线重合；若刻度盘上刻度已旋转到最小位置，而指针仍未到零位线时，则须停止转动摇柄，将倍率档调到低一档，同时将刻度盘至于最大位置。十、地阻测试待电阻表指针在零位线处左右摆动时，则需平稳加快摇柄转速（注意：摇表不得簸动），同时转动刻度盘，使指针与零位线重合，持续5秒钟，停止转动摇柄；俯视，使视线与表盘垂直，准确读出刻度盘上的数值，再乘以倍率，其积则为被测地阻之值，作好记录（注明测试点位），再乘以季节系数，判断是否符合运行规程要求，作好记录（注明测试点位）；取下E线与地网连接线，将E线与第一个拆开的地网连接点连接，重复上述摇测操作，测出该点地阻值，并作好记录（注明测试点位）。十一、恢复拆开的接地引下线与地网的各连接点戴绝缘手套，打磨连接点并连接牢固；[注意：恢复时，站位正确（人体不得接触与地断开的接地引下线）]；同上，取下绝缘手套。十二、整理工具，清理现场拆除摇表桩头各连接点，拧紧各桩头旋钮，摇表装盒；圈好三根测试线，装袋；取回两根测试棒，装袋；拆除临时接地桩及临时接地线，装袋；清理全部工具，摆放整齐。谢谢!
