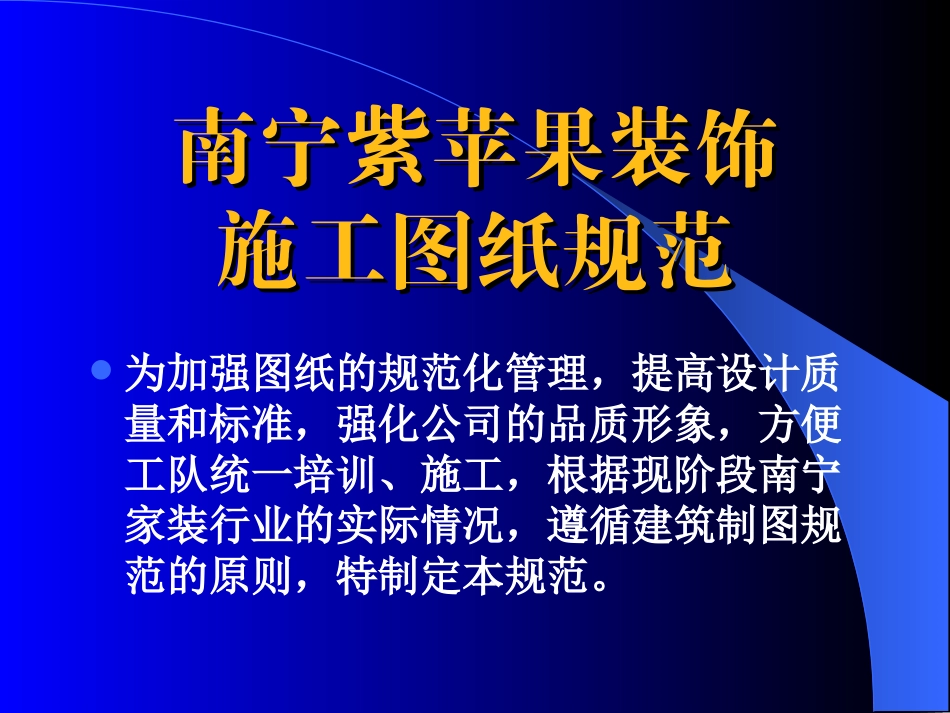

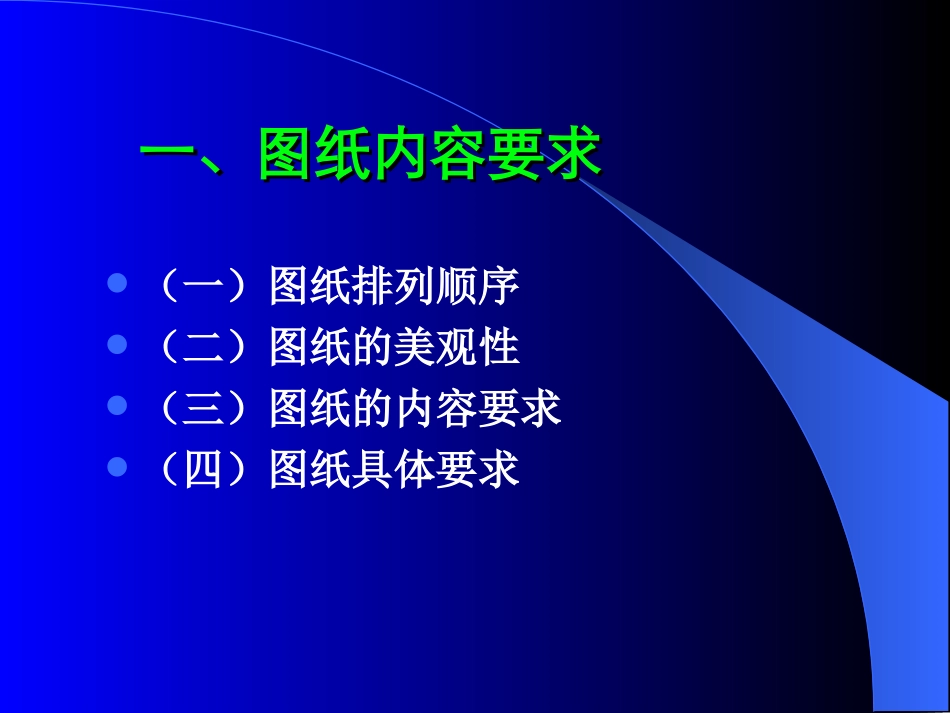

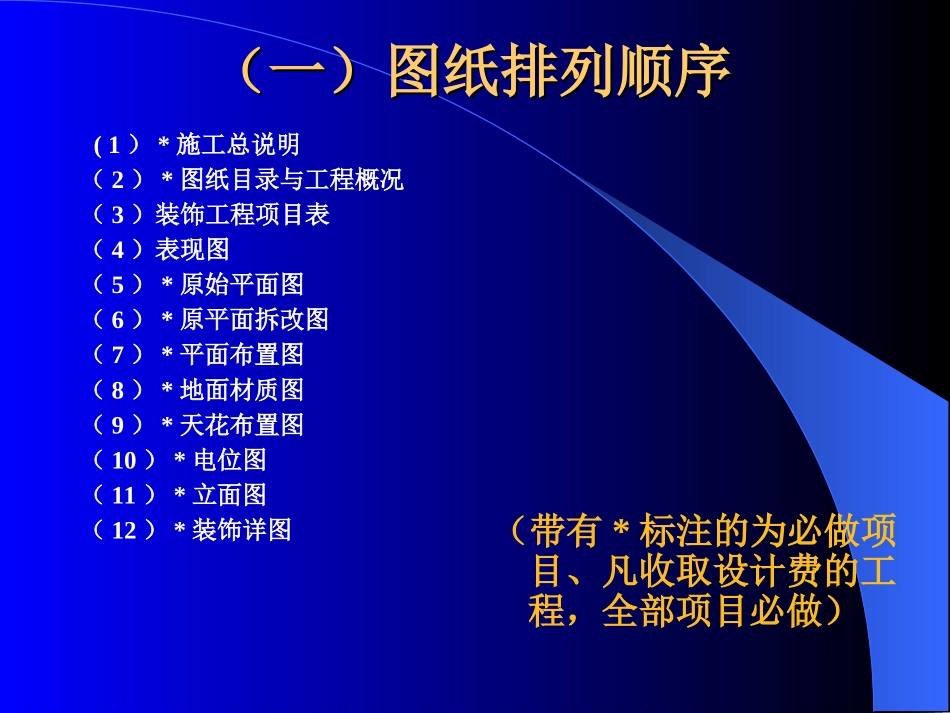

南宁紫苹果装饰南宁紫苹果装饰施工图纸规范施工图纸规范为加强图纸的规范化管理，提高设计质量和标准，强化公司的品质形象，方便工队统一培训、施工，根据现阶段南宁家装行业的实际情况，遵循建筑制图规范的原则，特制定本规范。一、图纸内容要求一、图纸内容要求（一）图纸排列顺序（二）图纸的美观性（三）图纸的内容要求（四）图纸具体要求（一）图纸排列顺序（一）图纸排列顺序(1）*施工总说明（2）*图纸目录与工程概况（3）装饰工程项目表（4）表现图（5）*原始平面图（6）*原平面拆改图（7）*平面布置图（8）*地面材质图（9）*天花布置图（10）*电位图（11）*立面图（12）*装饰详图（带有*标注的为必做项目、凡收取设计费的工程，全部项目必做）（二）图纸的美观性（二）图纸的美观性正投影图纸的美观由于家庭室内装饰行业的实际情况，客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸必须绘制得形象、生动、美观。（二）图纸的美观性（二）图纸的美观性（2）图纸整体包装的装帧要求A设计师交客户的图纸必须使用公司统一下发的封面装订。B封面上工程名称和设计师的名字必须用公司统一规定的字体和字号打印在不干胶上后对齐粘贴。C20页内的图纸（封面除外）用拉杆夹装订，20页以上的图纸（封面除外）由公司统一装订。D交审核的图纸统一用订书机装订，不装封面。（三）图纸的内容要求（三）图纸的内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员，就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。（三）图纸的内容要求（三）图纸的内容要求施工总说明图纸目录工程概况装饰工程项目表表现图原始平面图原平面拆改图平面布置图地面材质图天花布置图电位图立面图装饰详图11、图纸封面、图纸封面22、施工总说明、施工总说明一、综述1、本项目位于青秀区双拥路南湖景园（5-2803）。2、本次设计范围为平层室内装饰，详见装饰材料表和施工图纸。二、墙面1、装饰隔墙采用27*37木龙骨，防火涂料及防潮处理，可耐福石膏板。2、乳胶漆饰面及墙砖铺贴工艺均按国家装饰工程施工及验收规范有关规定施工。3、木结构部分：内部木筋夹板等，均涂防火漆三度，所有饰面木夹板均须经防火防潮处理。三、地面1、本次设计标高以建筑的室内标高为0.000。2、地坪铺贴按国家装饰工程施工及验收规范有关规定施工。四、顶面1、石膏板吊顶均采用27*37木龙骨，刷防火涂料及防潮处理，面贴9MM，厚单层纸面石膏板，批嵌后刷白色乳胶漆。五、门1、门饰平面图中所标定的门洞尺寸（门套装修完成面间净尺寸）。2、装饰面板见立面图或门图表。青秀区南湖景园（5-2803）装饰施工工程总说明六、油漆1、凡铁件均需防绣漆饰面为亚光白色混油。七、其它1、凡涉及装修材料材质，质感，色彩等均由设计决定或由施工单位提出小样若干，设计师作最后确定。2、图中结构处理必须严格遵照国家现行施工规范执行。3、请勿丈量图纸，以现场实际尺寸为准，如图纸尺寸与现场严重不符，请及时与设计师联系。4、请仔细核实现场情况，并与图纸对照后，再进行施工，所有石材需根据现场情况，画出石材放样图，并由设计师认可后方可标号。5、本图所注灯具回路号为独立编号，既每个空间有独立标号。6、卫生间洗手台、水龙头位置详见洁具表，图纸表现仅为示意。7、本套设计的木线均采用椴木实木线条。艺术吊灯配电箱日光灯装饰壁灯镜前灯暗装电源插座暗装空调电源插座暗装防水电源插座筒灯普通花灯K软管灯吸顶灯射灯浴霸电话插孔宽带网插孔TPWN暗装双联开关暗装三联开关暗装单联开关暗装双控开关ABDC拆墙新建室内立面索引电视插孔TV33、图纸目录与工程概况、图纸目录与工程概况备注图名4036373534333938工程概况客户姓名：梁喜燕工程地址：南宁市青...
