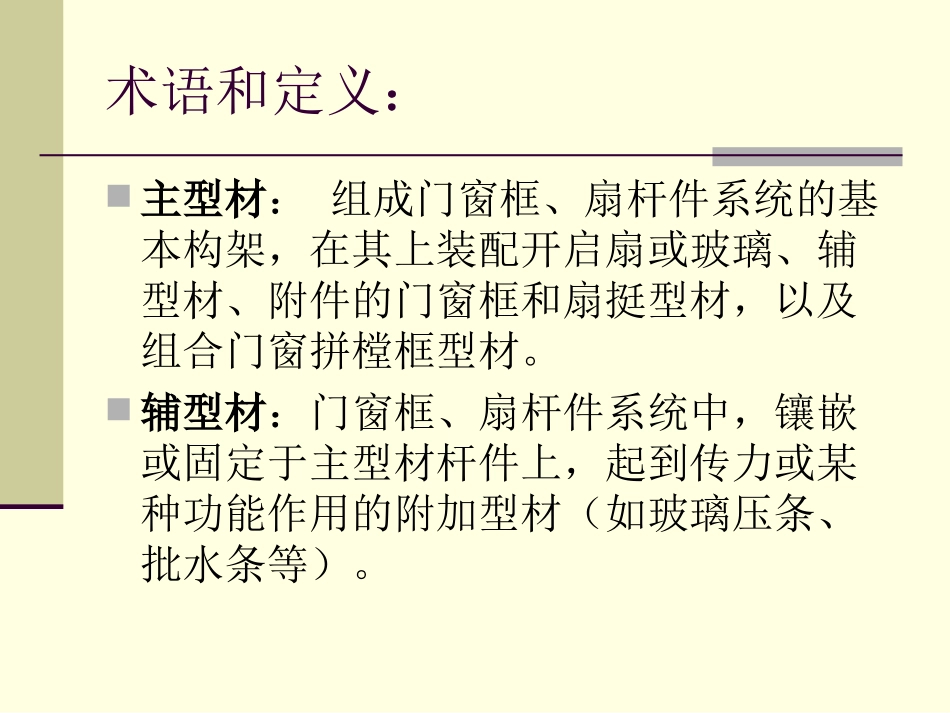

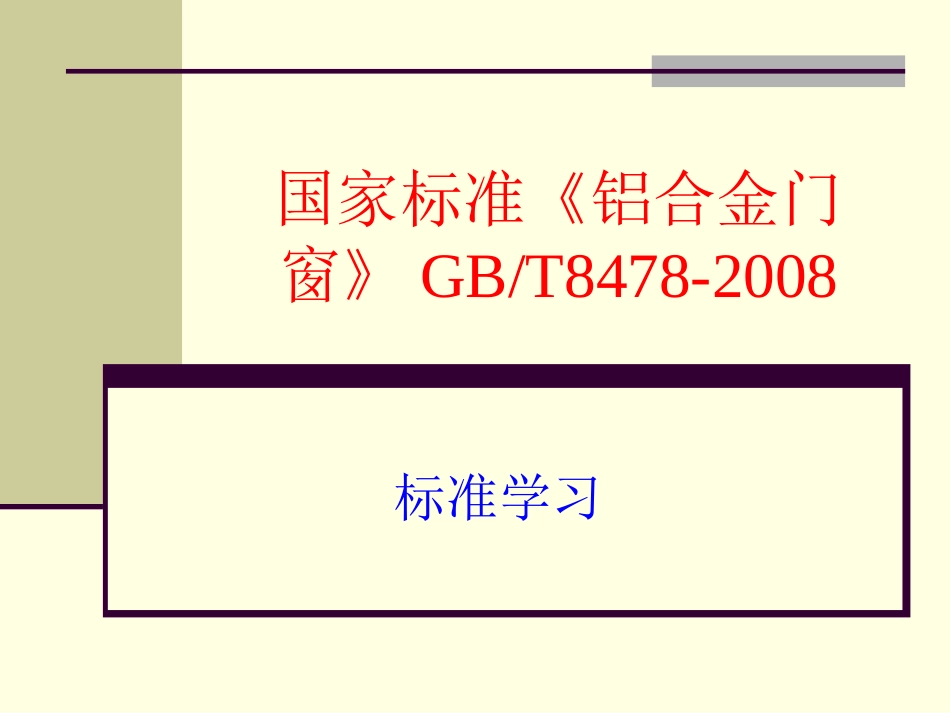

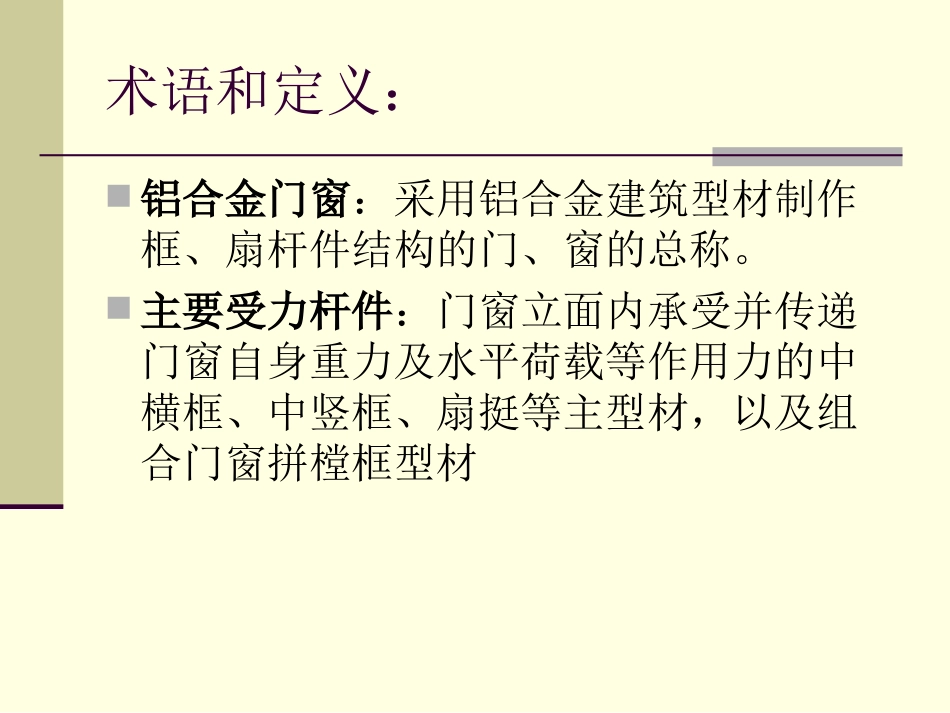

国家标准《铝合金门窗》GB/T8478-2008标准学习术语和定义：铝合金门窗：采用铝合金建筑型材制作框、扇杆件结构的门、窗的总称。主要受力杆件：门窗立面内承受并传递门窗自身重力及水平荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼樘框型材术语和定义：主型材：组成门窗框、扇杆件系统的基本构架，在其上装配开启扇或玻璃、辅型材、附件的门窗框和扇挺型材，以及组合门窗拼樘框型材。辅型材：门窗框、扇杆件系统中，镶嵌或固定于主型材杆件上，起到传力或某种功能作用的附加型材（如玻璃压条、批水条等）。术语和定义：型材截面主要受力部位：门窗型材界面中承受垂直和水平方向荷载作用力的腹板、翼缘及固定其它杆件、零配件的连接受力部位。术语和定义：遮阳性能：门窗在夏季阻隔太阳辐射热的能力。遮阳性能用遮阳系数SC表示。遮阳系数：在给定条件下，太阳辐射透过门、窗所形成的室内得热量与相同条件下透过相同面积的3mm厚透明玻璃所形成的太阳辐射得热量之比。注：给定条件是指玻璃太阳光光谱测试条件和整樘门窗遮阳系数的计算条件。术语和定义：压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外压力高于室内压力时为正值，反之为负值。气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。标准状态：温度为293K(20°C),压力位101.3Kpa(760mmHg),空气密度为1.202kg/m3的试验条件。术语和定义：开启缝长：外窗开启扇或外门开启扇开启缝隙周长的总和，以内表面测定值为准，如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。术语和定义：水密性能：外门窗正常关闭状态时，在风雨的同时作用下，阻止雨水渗透的能力。一.分类1.1按用途分:内墙用和外墙用。1.2按使用功能分:普通型、隔声型、保温型、遮阳型。1.3按开启方式分：1.3.1窗的开启方式1窗平开旋转类（合页）平开滑轴平开上悬下悬中悬滑轴上悬平开下悬立转PHZPSXXXZXHSXPXLZ1.3.1窗的开启方式2窗推拉平移类折叠类(水平)推拉提升推拉平开推拉推拉下悬提拉折叠推拉TSTPTTXTLZT1.3.2门的开启方式门平开旋转类推拉平移类折叠类平开(合页)地弹簧平开平开下悬水平推拉提升推拉推拉下悬折叠平开折叠推拉PDHPPX（T）STTXZPZT二.性能2.1窗性能2.2门性能(见下表)2.1窗性能性能项目种类普通型隔声型保温型遮阳型代号PTGSBWZY外窗内窗外窗内窗外窗内窗外窗抗风压性能（P3）▲▲▲▲水密性能（△P）▲▲▲▲气密性能（q1/q2）▲▲▲▲空气声隔声性能▲▲RW+CTR/RW+C保温性能（K）▲▲遮阳性能（SC）▲采光性能（Tr）△△△△启闭力▲▲▲▲▲▲▲反复启闭性能▲▲▲▲▲▲▲注：▲为必需性能△为选择性能2.2门性能性能项目种类普通型隔声型保温型遮阳型代号PTGSBWZY外窗内窗外窗内窗外窗内窗外窗抗风压性能（P3）▲▲▲▲水密性能（△P）▲▲▲▲气密性能（q1/q2）▲▲▲▲空气声隔声性能▲▲RW+CTR/RW+C保温性能（K）▲▲遮阳性能（SC）▲采光性能（Tr）△△△△启闭力▲▲▲▲▲▲▲反复启闭性能▲▲▲▲▲▲▲耐撞击性能▲▲▲▲▲▲▲抗垂直荷载性能▲▲▲▲▲▲▲抗静扭曲性能▲▲▲▲▲▲▲注：▲为必需性能△为选择性能三.材料及要求3.1铝合金型材主型材截面主要受力部位基材最小实测壁厚：外门不低于2.0mm；外窗不低于1.4mm3.2.表面处理规定a.铝合金型材：品种阳极氧化电泳涂漆粉末喷涂氟碳喷涂表面处理层厚度膜厚级别膜厚级别装饰面上涂层最小局部厚度μm装饰面平均膜厚μmAA15B(有光或哑光光透明漆)S(有光或哑光有色漆)≥40≥30(二涂)≥40(三涂)三.材料及要求b.钢材黑色金属材料要求，热浸镀锌；电镀锌；黑色氧化和防锈涂料等。不锈钢为奥氏体不锈钢。3.3玻璃使用建筑级浮法玻璃原片加工制作。可以根据工程的实际情况加工成为：钢化玻璃、中空玻璃、夹胶玻璃等安全玻璃。三.材料及要求3.4非金属材料3.4.1密封胶：必须要保证胶在使用的有效期内，同时还要保证胶与所...
