自动化监测系统及变形测量资料的整理VIP免费

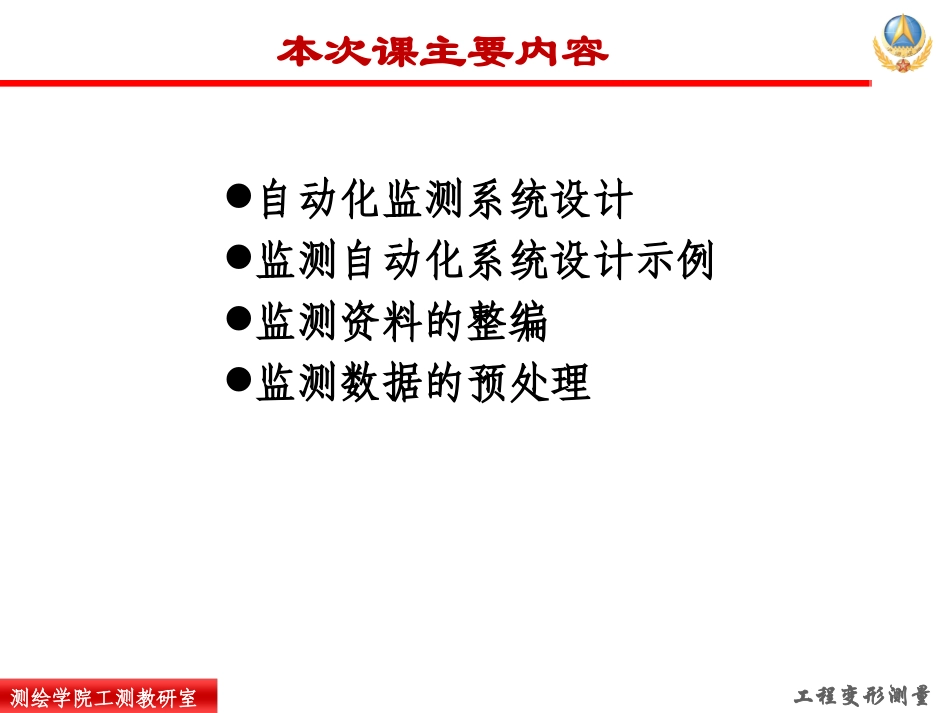

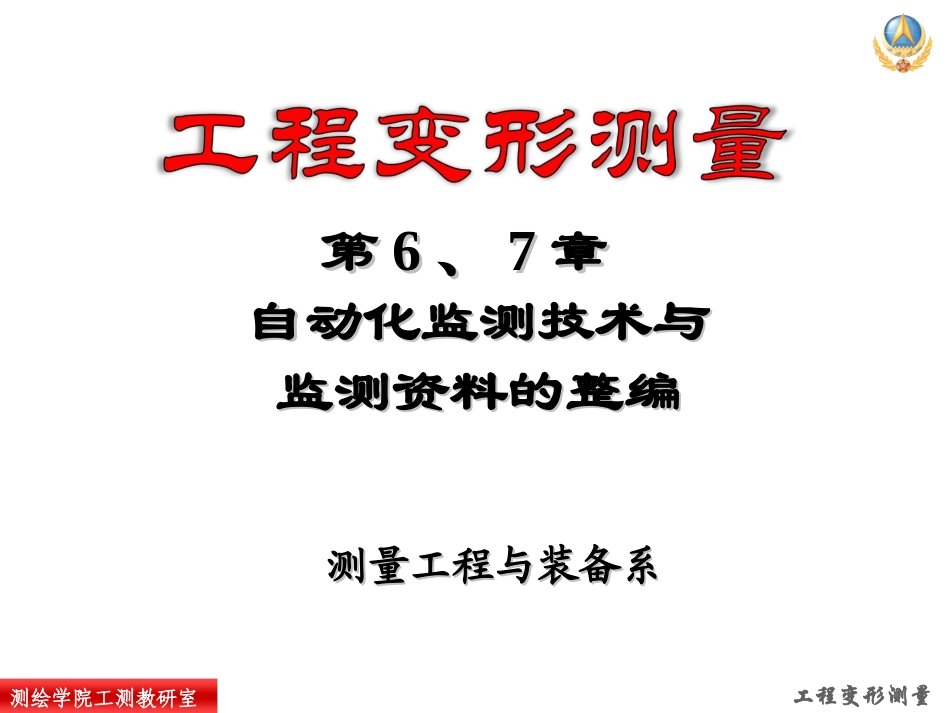

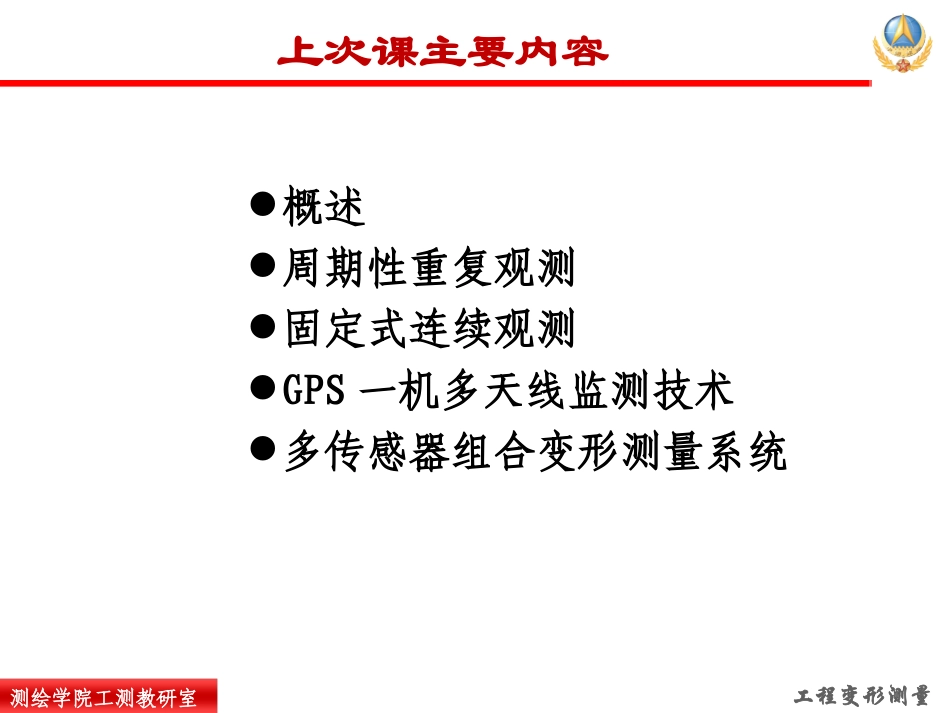

工程变形测量测绘学院工测教研室上次课主要内容概述周期性重复观测固定式连续观测GPS一机多天线监测技术多传感器组合变形测量系统工程变形测量测绘学院工测教研室第第66、、77章章自动化监测技术与自动化监测技术与监测资料的整编监测资料的整编测量工程与装备系测量工程与装备系工程变形测量测绘学院工测教研室本次课主要内容自动化监测系统设计监测自动化系统设计示例监测资料的整编监测数据的预处理工程变形测量测绘学院工测教研室1.自动化监测系统的设计概述：自动化监测技术是从20世纪60年代起，随着计算机技术、网络通讯技术的发展而发展起来的。自动化监测的三种形式：第一种是数据处理自动化，俗称“后自动化”；第二种是实现数据采集自动化，俗称“前自动化”；第三种是实现在线自动采集数据，离线资料分析，俗称“全自动化”。自动化监测主要包括数据采集的自动化、数据传输的自动化、数据管理的自动化和数据分析的自动化等内容。工程变形测量测绘学院工测教研室自动化监测系统的功能：（1）数据采集功能。1.自动化监测系统的设计能自动采集各类传感器的输出信号，并把模拟量转换为数字量；数据采集能适应应答式和自报式两种方式，能按设计的方式自动进行定时测量，能接收命令进行选点、巡回检测和定时检测。现场的数据采集装置应有储存器和掉电保护模块，能暂存已经采集的数据，并在掉电情况下不丢失数据。系统应设有备用电源，在断电情况下，系统应能自动切换，并继续工作一段时间，具体持续工作时间应根据工程的具体要求确定，一般应在3天以上。（2）掉电保护功能。工程变形测量测绘学院工测教研室自动化监测系统的功能：1.自动化监测系统的设计即对仪器自身的工作性态进行检查，对发生故障的仪器应自动报警。现场数据通讯一般采用电缆、光纤和无线传输等形式，对于远程通讯一般采用因特网和微波方式。（3）自检、自诊断功能。（4）现场网络数据通讯和远程通讯功能。（5）防雷和抗干扰功能。为保证系统的安全和正常运行，防止遭受雷击和外界因素的干扰，系统应具备本功能。系统的防雷一般应进行专门的设计。工程变形测量测绘学院工测教研室（6）数据管理功能。自动化监测系统的功能：1.自动化监测系统的设计对监测数据应采用数据库技术进行有效的管理，并编制相应的管理系统软件，对监测数据实行查询、修改、统计等操作，对数据异常及故障能进行显示和报警。另外，为保证数据的安全，系统应具有数据备份功能。（7）数据分析功能。对监测数据进行及时的分析处理是自动化监测的一个重要特征，是及时发现工程隐患的重要手段。一般的数据分析主要是判断数据的正常或异常特征，并根据其异常特性作进一步的分析。工程变形测量测绘学院工测教研室设计原则：（1）适应性1.自动化监测系统的设计根据建筑物所处的环境条件、建筑结构和运行工况的不同，在设计监测自动化系统时应有较强的针对性。对于重点监测项目和重要测点应优先纳入自动化监测系统中，技术成熟的项目优先实现自动化。（2）经济性系统建设的造价应经济、合理，采用性价比高的仪器设备；同时，应尽可能考虑整套系统采用同一厂家的产品，以提高系统的兼容性、完整性，便于管理、维护和节约经费。工程变形测量测绘学院工测教研室设计原则：（3）准确性1.自动化监测系统的设计系统的测量数据应准确，精度满足相关规范的要求，在更换零部件时不影响数据的连续性。（4）可靠性监测设备选型应优先考虑选用技术先进、成熟、通过多个现场环境长期考核、质量合格的产品，设备的故障率低，具有在雷电、高温、高湿等恶劣环境下正常工作的长期可靠性，有良好的防雷、防湿、耐高温等抗干扰能力。发生故障时能及时判断、报警，并迅速排除。为保证数据的连续可靠，系统应具有备用的人工观测手段。工程变形测量测绘学院工测教研室（5）开放性和通用性设计原则：1.自动化监测系统的设计系统应具有良好的开放性和兼容性。开放性是针对用户开放系统总线标准、系统数据采集单元的程控命令和数据格式，以及接入的任何种类标准信号传感器。系统应易于操作，人机界面友好。（6）统一性数据采集系统和信息管理系统应相...
