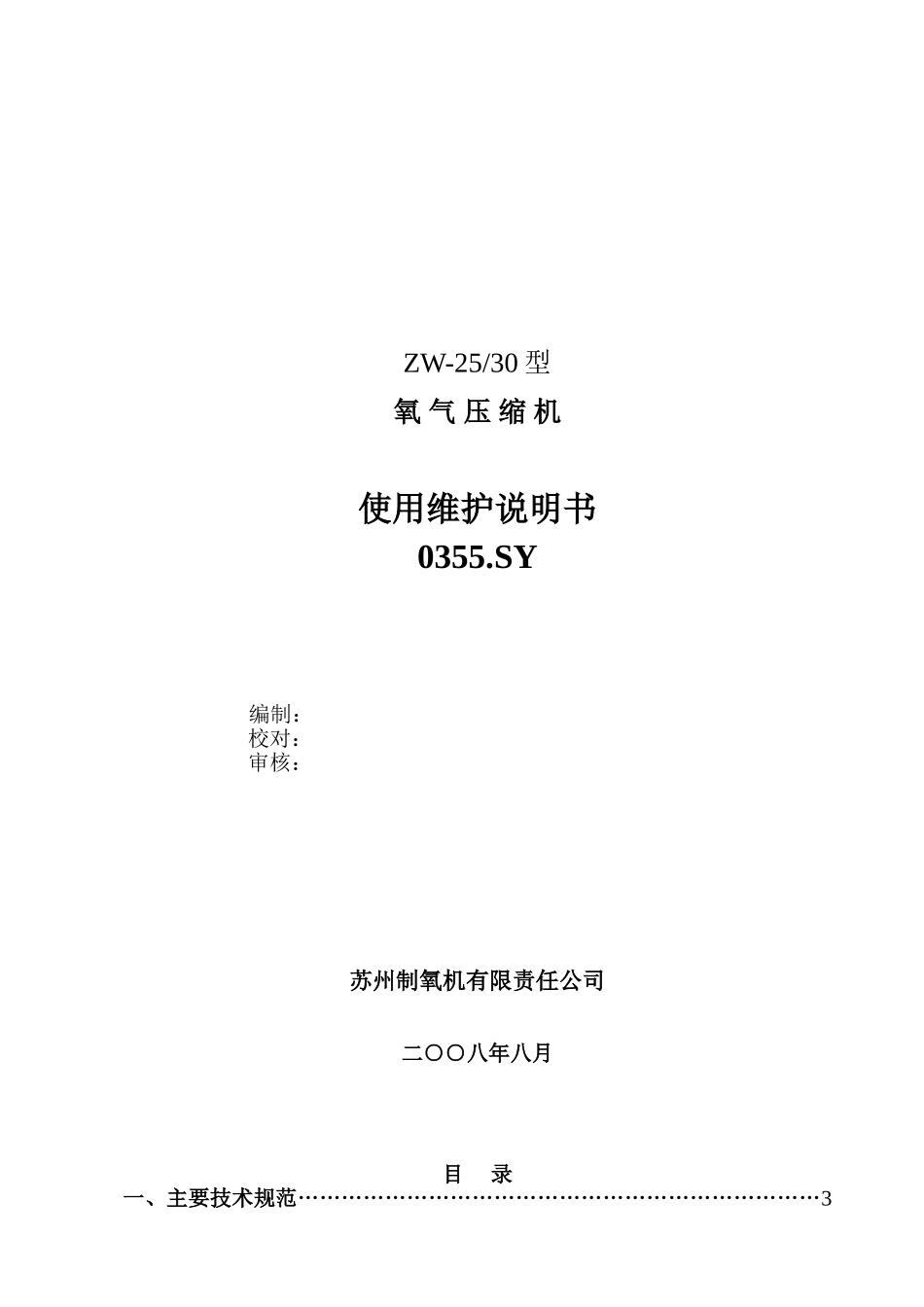

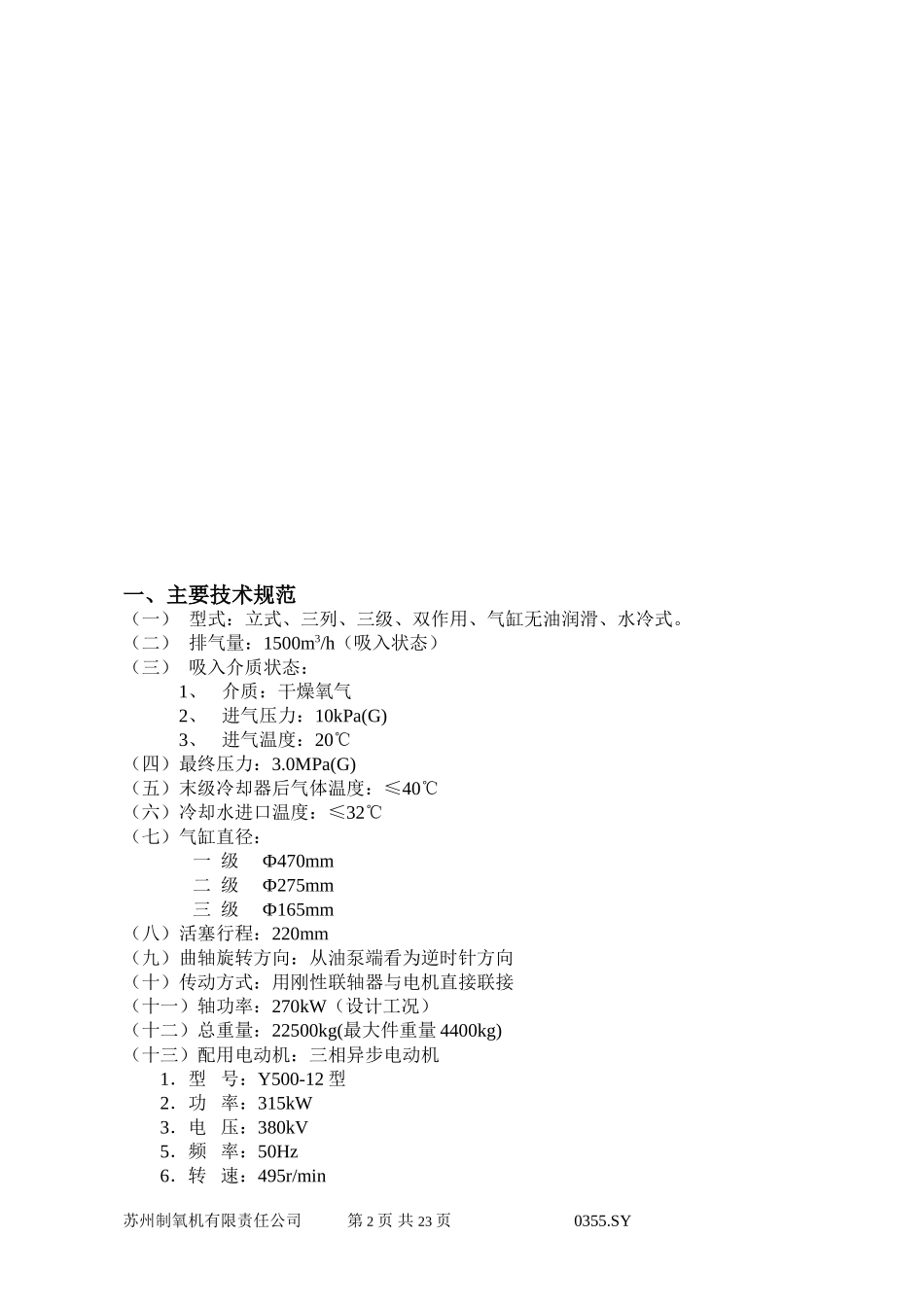

ZW-25/30型氧气压缩机使用维护说明书0355.SY编制：校对：审核：苏州制氧机有限责任公司二○○八年八月目录一、主要技术规范………………………………………………………………3二、氧压机简述…………………………………………………………………3三、氧压机的安装要求…………………………………………………………5四、氧压机的试运转……………………………………………………………8五、氧压机的正常操作…………………………………………………………9六、氧压机可能发生的故障及其排除…………………………………………10七、氧压机的检修………………………………………………………………12八、氧压机的密封和启封………………………………………………………12九、交货技术条件………………………………………………………………13在机器安装以前,凡与氧气接触的零件表面和管道内部角落,均应严格去油!苏州制氧机有限责任公司第1页共23页0355.SY一、主要技术规范（一）型式：立式、三列、三级、双作用、气缸无油润滑、水冷式。（二）排气量：1500m3/h（吸入状态）（三）吸入介质状态：1、介质：干燥氧气2、进气压力：10kPa(G)3、进气温度：20℃（四）最终压力：3.0MPa(G)（五）末级冷却器后气体温度：≤40℃（六）冷却水进口温度：≤32℃（七）气缸直径：一级Ф470mm二级Ф275mm三级Ф165mm（八）活塞行程：220mm（九）曲轴旋转方向：从油泵端看为逆时针方向（十）传动方式：用刚性联轴器与电机直接联接（十一）轴功率：270kW（设计工况）（十二）总重量：22500kg(最大件重量4400kg)（十三）配用电动机：三相异步电动机1．型号：Y500-12型2．功率：315kW3．电压：380kV5．频率：50Hz6．转速：495r/min苏州制氧机有限责任公司第2页共23页0355.SY（十四）冷却水压力：～0.35MPa（表压）（十五）冷却水耗量：48t/h（十六）润滑油循环量：55L/min(一次灌注量300L)N68机械油（十七）齿轮油泵电机功率1.5kW（十八）真空泵电机功率0.55kW二、氧压机简述本机主要由曲轴箱、机身、曲轴、连杆、十字头、气缸、活塞、活门、密封器、气体冷却器、齿轮油泵、油冷却器、氧气过滤器、油过滤器、止回阀门、缓冲器、油蒸汽抽吸系统、氧压机启动柜及仪表柜、电动机等部件组成。曲轴箱和机身在曲轴中心线处，上下对合构成机座。曲轴用稀土球铁铸成，支承在曲轴箱中的四个轴承上，三列曲拐各相差120度。曲轴一端用刚性联轴器与电动机联接，曲轴内钻有输油孔，是主轴承及连杆大头轴承之润滑油的必经通路。连杆体用稀土球铁铸成，上端压入铜套轴承，下端大头轴承用巴氏合金轴瓦。十字头用稀土球铁铸成，用斜销与活塞杆连接，十字头销与连杆小头铜套轴承连接。一、三级气缸体铸成一体，二级气缸体单独铸一件，以便调整气缸与十字头滑道同心度三级气缸体内均衬缸套，其材质均为3Cr13，气缸头及气缸体均有水冷却。活塞均系双作用式，由活塞体、活塞杆、活塞环、导向环、挡油盘组成。一级活塞体用铝合金铸成，表面经过阳极氧化处理。二、三级活塞体用青铜铸成，导向环和活塞环均用填充聚四氟乙烯制成，具有较好的耐磨性。各级进排气活门所有零件均用不锈钢制造。密封器各级结构是一样的,由阻流环、密封盒及末端密封环组成，阻流环起到节流均压减少气流脉冲的作用，每组密封盒内有三个不同的环，一个径向切口环和一个切向切口环，作为密封件，另一个无切口的支撑环，其作用是防止上述两种密封环在压力作用下发生边角冷流，各密封环均用填充聚四氟乙烯制成。级间设有气体冷却器及安全阀。为防止空气漏入到一级气缸体中，从而降低氧气的纯度，故从二级进气管中引一路气体到一级密封器处。在氧压机一级进口处安装了一只过滤器，以保证颗粒直径大于0.05mm的污垢不能进入气缸体中。油蒸汽抽吸装置用于抽吸油蒸汽，防止油蒸汽聚集形成油渍。在机旁设有氧压机仪表柜，压缩机的压力表和温度指示仪均装在仪表柜上，并设有信号报警装置。对于一级进气压力、三级排气压力、各级排气温度、油压、水压、油温，超越正常范围时实行信号报警。其它测量点均作一般指示。详细见下表。参数名称正常指示数值接头位置备注压...
