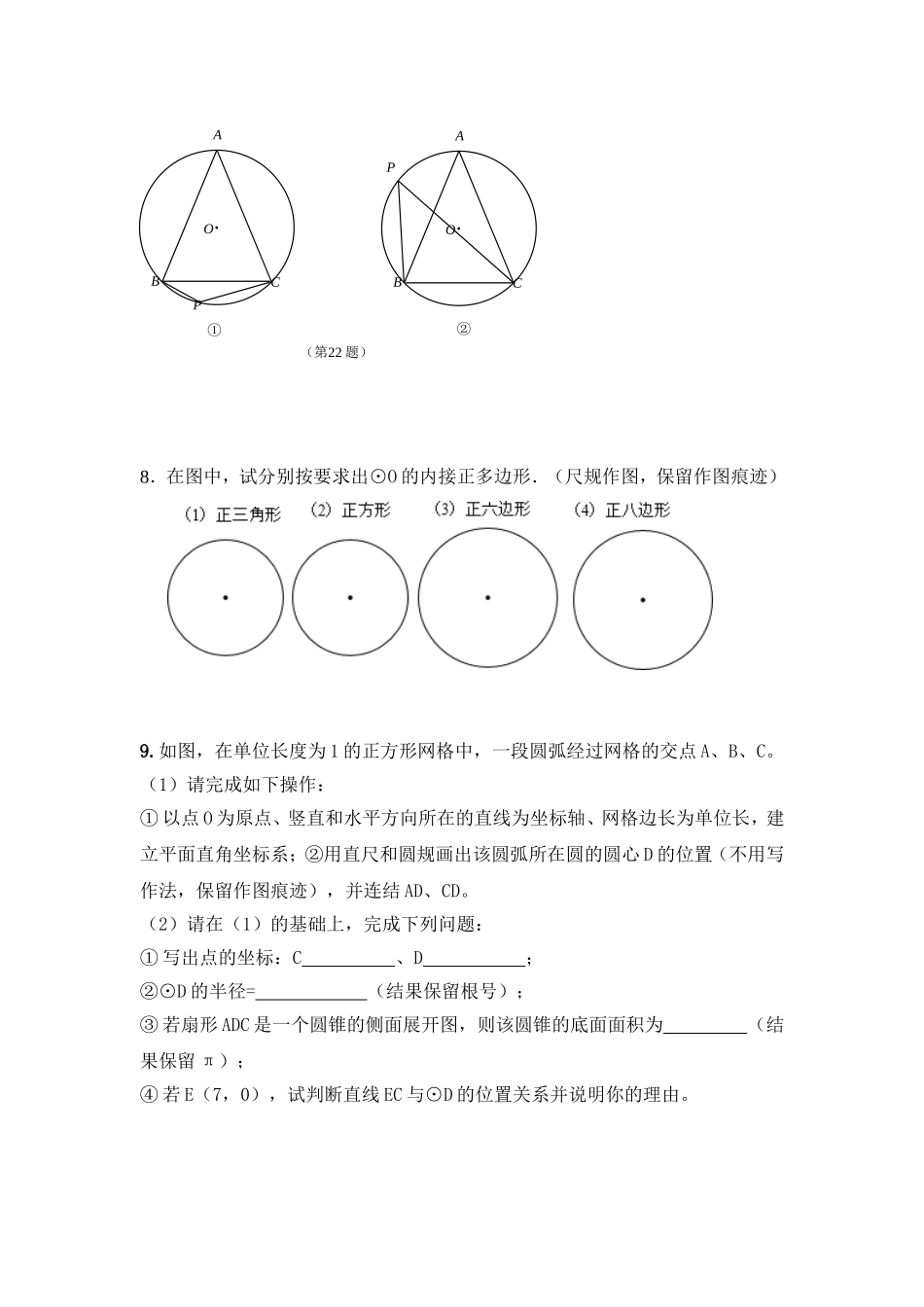

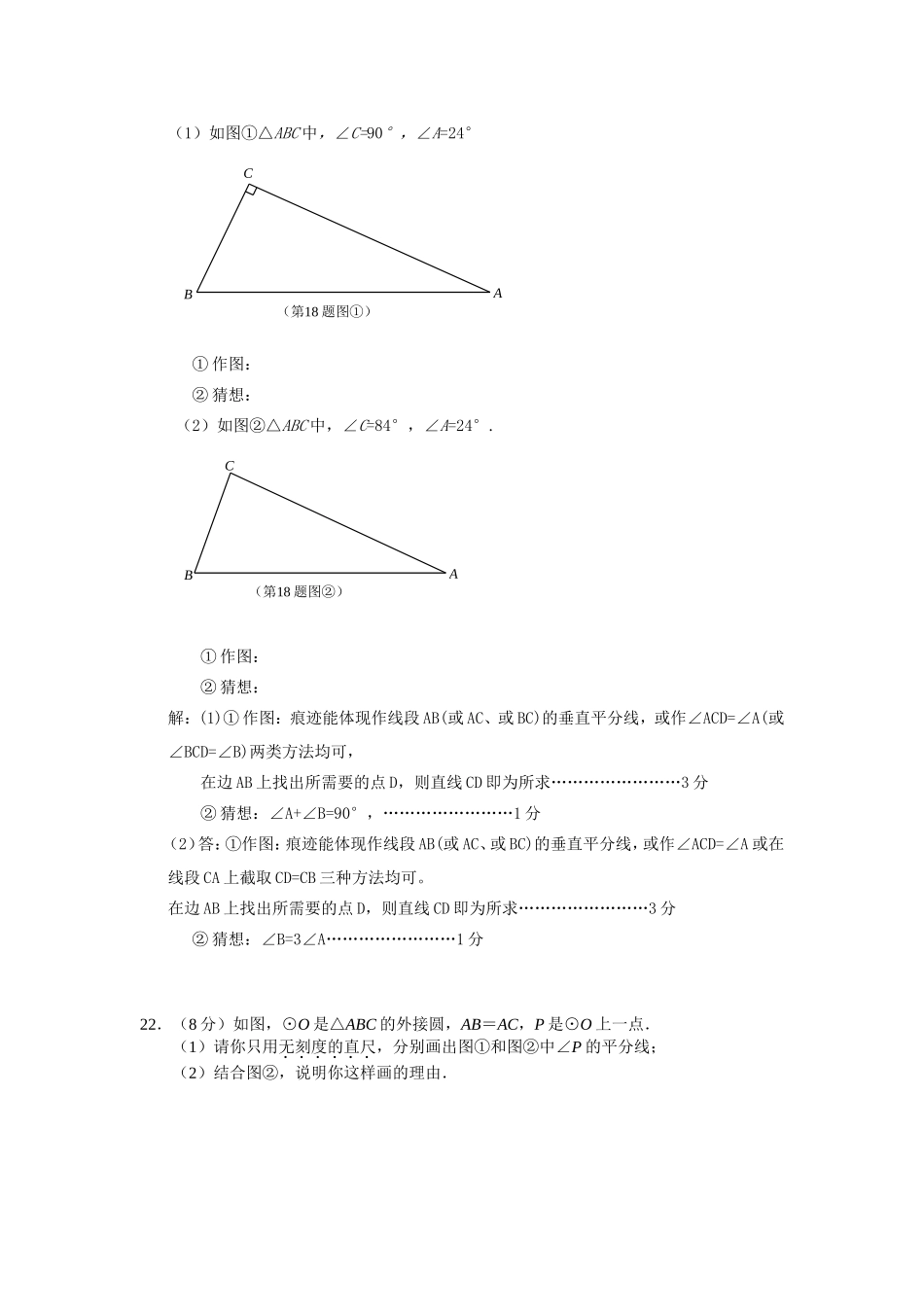

尺规作图与画图图案设计主备人：周光娴一．线段角三角形7.根据要求作△ABC和它的外接圆。（1）如图作△ABC，使得∠A=∠1、∠B=∠2、AB=（2）作△ABC的外接圆。（3）在平面内找一点D，使A、B、C、D四点构成一平行四边形二．角平分线线段垂直平分线中线内切圆外接圆内接正多边形19．如图，在Rt△ABC中，∠ABC=90°，点D在BC的延长线上，且BD=AB，过点B作BE⊥AC，与BD的垂线DE交于点E．（1）求证：△ABC≌△BDE；（2）△BDE可由△ABC旋转得到，利用尺规作出旋转中心O（保留作图痕迹，不写作法）．4已知△ABC，利用直尺和圆规，根据下列要求作图（保留作图痕迹，不要求写作法），并根据要求填空：(1)作∠ABC的平分线BD交AC于点D；(2)作线段BD的垂直平分线交AB于点E，交BC于点F．由⑴、⑵可得：线段EF与线段BD的关系为（3)作出△ABC的内切圆根据给出的下列两种情况，请用直尺和圆规找到一条直线，把△ABC恰好分割成两个等腰三角形（不写做法，但需保留作图痕迹）；并根据每种情况分别猜想：∠A与∠B有怎样的数量关系时才能完成以上作图？21c（1）如图①△ABC中，∠C=90°，∠A=24°①作图：②猜想：（2）如图②△ABC中，∠C=84°，∠A=24°.①作图：②猜想：解：(1)①作图：痕迹能体现作线段AB(或AC、或BC)的垂直平分线，或作∠ACD=∠A(或∠BCD=∠B)两类方法均可，在边AB上找出所需要的点D，则直线CD即为所求……………………3分②猜想：∠A+∠B=90°，……………………1分（2）答：①作图：痕迹能体现作线段AB(或AC、或BC)的垂直平分线，或作∠ACD=∠A或在线段CA上截取CD=CB三种方法均可。在边AB上找出所需要的点D，则直线CD即为所求……………………3分②猜想：∠B=3∠A……………………1分22．（8分）如图，⊙O是△ABC的外接圆，AB＝AC，P是⊙O上一点．（1）请你只用无刻度的直尺，分别画出图①和图②中∠P的平分线；（2）结合图②，说明你这样画的理由．CBA（第18题图①）（第18题图②）CBA8．在图中，试分别按要求出⊙O的内接正多边形．（尺规作图，保留作图痕迹）9.如图，在单位长度为1的正方形网格中，一段圆弧经过网格的交点A、B、C。（1）请完成如下操作：①以点O为原点、竖直和水平方向所在的直线为坐标轴、网格边长为单位长，建立平面直角坐标系；②用直尺和圆规画出该圆弧所在圆的圆心D的位置（不用写作法，保留作图痕迹），并连结AD、CD。（2）请在（1）的基础上，完成下列问题：①写出点的坐标：C、D；②⊙D的半径=（结果保留根号）；③若扇形ADC是一个圆锥的侧面展开图，则该圆锥的底面面积为（结果保留π）；④若E（7，0），试判断直线EC与⊙D的位置关系并说明你的理由。OABCPOABCP（第22题）①②三．图案设计10.如图，A、B、C都在方纸的格点上，请你再找一个格点D，使A、B、C、D组成一个轴对称图形．尺规作图与画图图案设计达标自测班级:___________姓名：_________1如图，AD为⊙O直径，作⊙O的内接正三角形ABC，甲、乙两人的作法分别如下：对于甲、乙两人的作法，可判断（）A.甲、乙均正确B.甲、乙均错误C.甲正确，乙错误D.甲错误，乙正确32．（2013•盐城）如图①是3×3正方形方格，将其中两个方格涂黑，并且使涂黑后的整个图案是轴对称图形，约定绕正方形ABCD的中心旋转能重合的图案都视为同一种图案，例如图②中的四幅图就视为同一种图案，则得到的不同图案共有（）ABCOA．4种B．5种C．6种D．7种16．（2013•绍兴）小敏在作⊙O的内接正五边形时，先做了如下几个步骤：（1）作⊙O的两条互相垂直的直径，再作OA的垂直平分线交OA于点M，如图1；（2）以M为圆心，BM长为半径作圆弧，交CA于点D，连结BD，如图2．若⊙O的半径为1，则由以上作图得到的关于正五边形边长BD的等式是（）A．BD2=ODB．BD2=ODC．BD2=ODD．BD2=OD16．C2.四条线段a，b，c，d如图，a：b：c：d＝1：2：3：4．(1)选择其中的三条线段为边作一个三角形(尺规作图，要求保留作图痕迹，不必写出作法)；(2)任取三条线段，求以它们为边能作出三角形的概率．3.在3×3的方格纸中，点A、B、C、D、E、F分别位于如图所示的小正方形的顶点上.⑴从A、D、E、F四点中任意取一点，以所取的这一点及B、C为顶点三角形，则...
