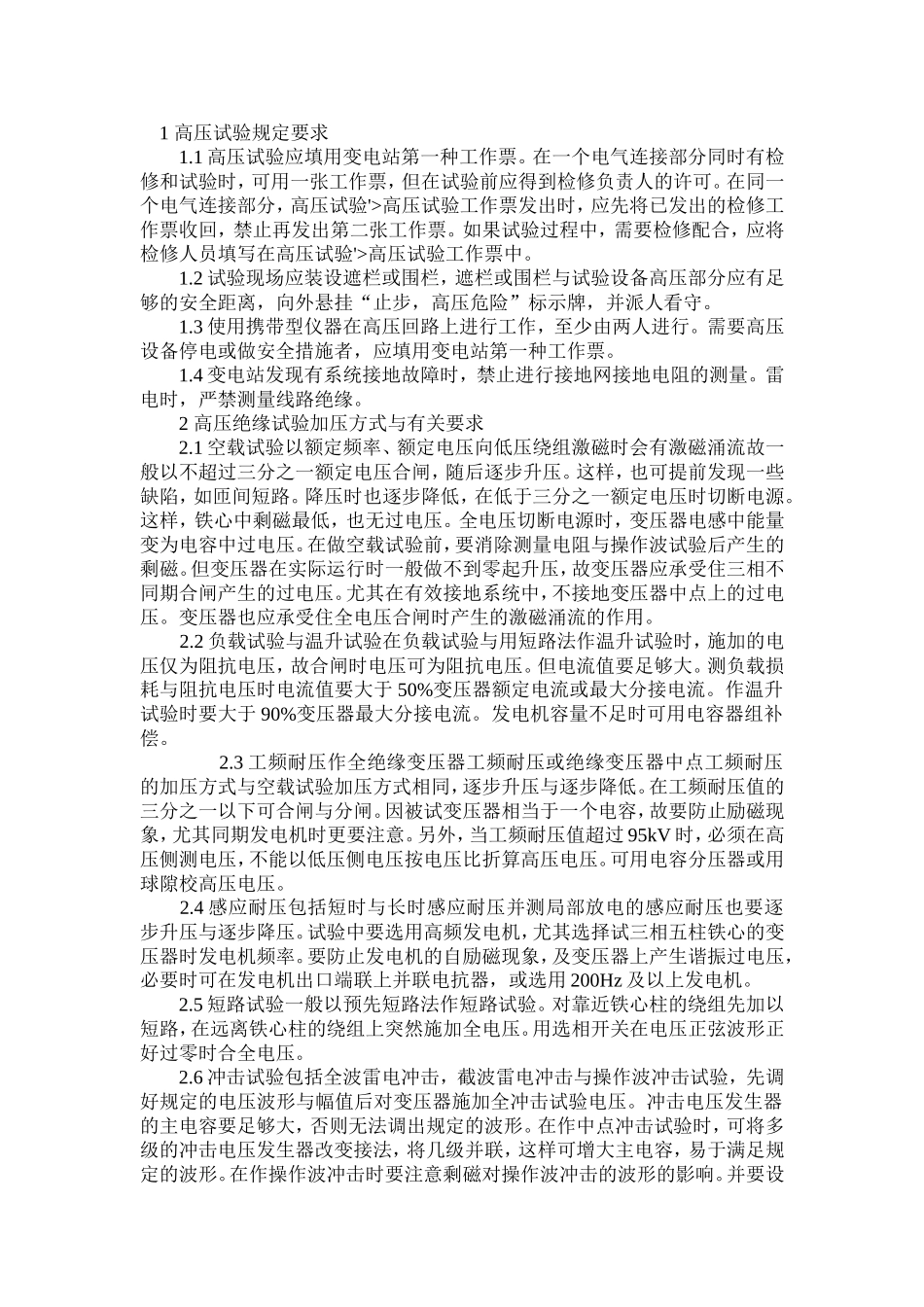

1高压试验规定要求1.1高压试验应填用变电站第一种工作票。在一个电气连接部分同时有检修和试验时，可用一张工作票，但在试验前应得到检修负责人的许可。在同一个电气连接部分，高压试验'>高压试验工作票发出时，应先将已发出的检修工作票收回，禁止再发出第二张工作票。如果试验过程中，需要检修配合，应将检修人员填写在高压试验'>高压试验工作票中。1.2试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险”标示牌，并派人看守。1.3使用携带型仪器在高压回路上进行工作，至少由两人进行。需要高压设备停电或做安全措施者，应填用变电站第一种工作票。1.4变电站发现有系统接地故障时，禁止进行接地网接地电阻的测量。雷电时，严禁测量线路绝缘。2高压绝缘试验加压方式与有关要求2.1空载试验以额定频率、额定电压向低压绕组激磁时会有激磁涌流故一般以不超过三分之一额定电压合闸，随后逐步升压。这样，也可提前发现一些缺陷，如匝间短路。降压时也逐步降低，在低于三分之一额定电压时切断电源。这样，铁心中剩磁最低，也无过电压。全电压切断电源时，变压器电感中能量变为电容中过电压。在做空载试验前，要消除测量电阻与操作波试验后产生的剩磁。但变压器在实际运行时一般做不到零起升压，故变压器应承受住三相不同期合闸产生的过电压。尤其在有效接地系统中，不接地变压器中点上的过电压。变压器也应承受住全电压合闸时产生的激磁涌流的作用。2.2负载试验与温升试验在负载试验与用短路法作温升试验时，施加的电压仅为阻抗电压，故合闸时电压可为阻抗电压。但电流值要足够大。测负载损耗与阻抗电压时电流值要大于50%变压器额定电流或最大分接电流。作温升试验时要大于90%变压器最大分接电流。发电机容量不足时可用电容器组补偿。2.3工频耐压作全绝缘变压器工频耐压或绝缘变压器中点工频耐压的加压方式与空载试验加压方式相同，逐步升压与逐步降低。在工频耐压值的三分之一以下可合闸与分闸。因被试变压器相当于一个电容，故要防止励磁现象，尤其同期发电机时更要注意。另外，当工频耐压值超过95kV时，必须在高压侧测电压，不能以低压侧电压按电压比折算高压电压。可用电容分压器或用球隙校高压电压。2.4感应耐压包括短时与长时感应耐压并测局部放电的感应耐压也要逐步升压与逐步降压。试验中要选用高频发电机，尤其选择试三相五柱铁心的变压器时发电机频率。要防止发电机的自励磁现象，及变压器上产生谐振过电压，必要时可在发电机出口端联上并联电抗器，或选用200Hz及以上发电机。2.5短路试验一般以预先短路法作短路试验。对靠近铁心柱的绕组先加以短路，在远离铁心柱的绕组上突然施加全电压。用选相开关在电压正弦波形正好过零时合全电压。2.6冲击试验包括全波雷电冲击，截波雷电冲击与操作波冲击试验，先调好规定的电压波形与幅值后对变压器施加全冲击试验电压。冲击电压发生器的主电容要足够大，否则无法调出规定的波形。在作中点冲击试验时，可将多级的冲击电压发生器改变接法，将几级并联，这样可增大主电容，易于满足规定的波形。在作操作波冲击时要注意剩磁对操作波冲击的波形的影响。并要设法使操作波相间试验电压等于对地试验电压的1.5倍。做完操作波冲击试验后还要注意消除铁心中剩磁。从以上各种试验的加压方式可知，多数加工频电压的试验项目都是零起升压，逐步降压。但变压器要能承受住全电压冲击合闸的要求，这对特高压变压器而言，在绝缘设计时必须计及这一运行上的要求。还应注意的一些问题是：在作高压耐压试验时，如工频耐压、冲击试验，必须注意在试验前的规定要求。产品要有停放时间的考核、所有放气塞放气的步骤、必要的附件要装上。低电压考核的项目都要合格。如绝缘电阻、吸收比或极化指数、介质损失角等。分接开关位于规定的位置。3高压试验应采取的安全技术措施高压试验通常在高压下进行，因此安全问题非凡重要。因为在高电压下工作，由于疏忽，人体与带高电压设备部分的距离小于安全距离时，极有可能发生人身伤亡事故。由于错接试验电路或错加更高的试验电压，很可能使被试设备或试验设备发生损坏...
