互联网+智慧储能系统VIP免费

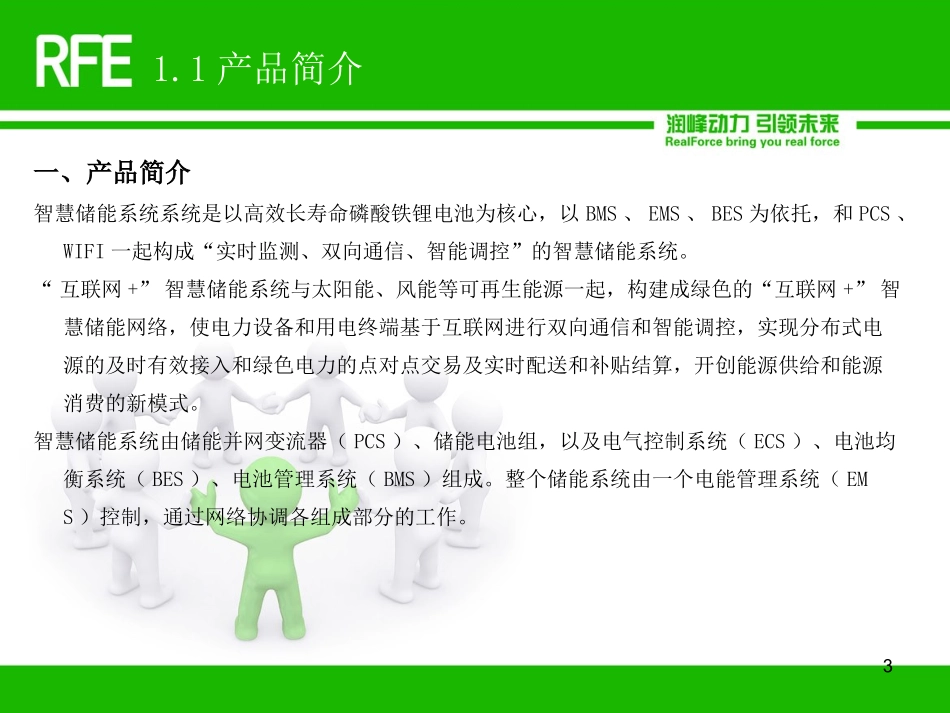

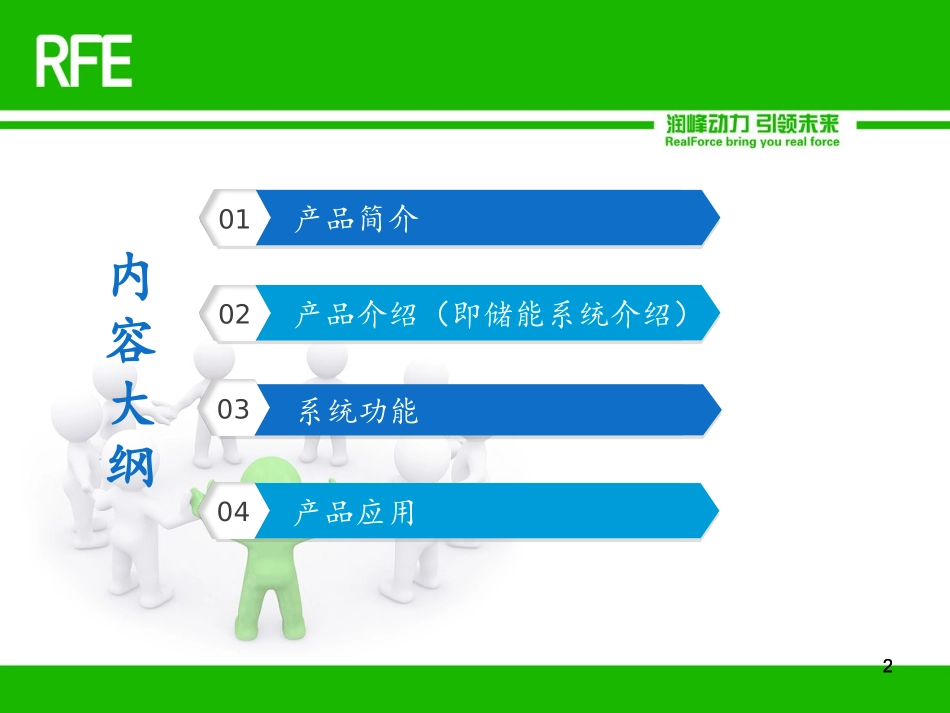

互联网+智慧储能系统润峰新能源2015年12月11日1产品简介产品简介01产品介绍（即储能系统介绍）产品介绍（即储能系统介绍）02系统功能系统功能03内容大纲产品应用产品应用04231.1产品简介一、产品简介智慧储能系统系统是以高效长寿命磷酸铁锂电池为核心，以BMS、EMS、BES为依托，和PCS、WIFI一起构成“实时监测、双向通信、智能调控”的智慧储能系统。“互联网+”智慧储能系统与太阳能、风能等可再生能源一起，构建成绿色的“互联网+”智慧储能网络，使电力设备和用电终端基于互联网进行双向通信和智能调控，实现分布式电源的及时有效接入和绿色电力的点对点交易及实时配送和补贴结算，开创能源供给和能源消费的新模式。智慧储能系统由储能并网变流器（PCS）、储能电池组，以及电气控制系统（ECS）、电池均衡系统（BES）、电池管理系统（BMS）组成。整个储能系统由一个电能管理系统（EMS）控制，通过网络协调各组成部分的工作。EMS(EnergyManagementSystem)系统，即电能管理系统。EMS是按用户的需求，遵循配电系统的标准规范而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量，为企、事业单位电能节能审计提供依据。电能管理系统可对低压设备消耗的电能进行分项计量。其软件运行于windows操作系统，支持数百种各种硬件设备，包括目前流行的各种板卡、仪表、PLC等。支持各种常用电力通信规约，如部颁CDT规约、POLLING、1801、101、DNP等电力规约。单体智慧储能系统具备具有SCADA监控平台及其数据库。同时涵盖与MEMS（能量管理系统）、DMS（配电自动化系统）、光伏发电预测系统、风功率发电预测系统、电力需求侧管理系统、智能交互用电管理系统、智能电表与集中抄表系统、楼宇自动化控制系统、园区节能路灯管理系统、园区能源客服系统、智能电网新技术展示系统、园区视频监控系统等子系统的二次开发接口或通信接口等功能。为分布式能源的数据安全、决策智能分析管理提供有力保障。2.1电能管理系统(EnergyManagementSystem)45人工输入管理资料协调功能SCADASCADA（家用智慧储能系统）RTU（电智能网SCADA）EMS（区域调度中心）2.1电能管理系统(EnergyManagementSystem)电能管理系统通讯示意图6电能管理系统（EMS）功能主界面显示可根据现场的设备安装情况及布局将其用图形界面形象的表示出来。实时报表显示可采集和处理电力系统常用的各种遥测量、遥信量、脉冲量及非电量:报警处理事件报警:包括开关量报警，模拟量越限报警。当产生报警时，可自动推出报警窗口，列表显示报警信息，在报警窗口中，可完成浏览、筛选、确认等操作;报警产生时，可同时进行声光、语音等报警;可打印报警记录。趋势曲线图显示可实现电压、电流、功率等电参数的实时和历史趋势曲线显示，对某一时刻的电参数变化进行查询。可进行报表的查询和打印，包括有三相电流、三相电压，功率因数、等参数的查询和打印。月抄表数据的查询：可显示某个月的电表数据，可进行自定义查询，打印输出系统运行状况图系统开关量、模拟量、脉冲量一览表，记录开关量变位动作次数，系统各保护装置保护投退表、保护定值表、各微机装置内信号表，系统安全运行天数。系统各脉冲电量读取，日、月、年统计一览表等。显示现场系统设备当前的运行状态及系统运行信息。2.1电能管理系统(EnergyManagementSystem)2.2电池管理系统(batterymanagementsystem)管理系统主要功能及组成：BMU(BatteryManagementUnit)：电池组管理单元，具有电池电压采集，多点温度采集，电池组均衡控制，电池组总电压采集等功能。BCMS(BatteryClusterManagementSystem)：电池组管理系统，负责管理串联回路中的全部BMU，同时检测本串联回路的电流，总电压采集漏电检测，并在电池组状态发生异常时驱动断开高压功率接触器，使电池组串退出运行，保障电池使用安全。BAMS(BatteryArrayManagementSystem)：电池簇管理...
