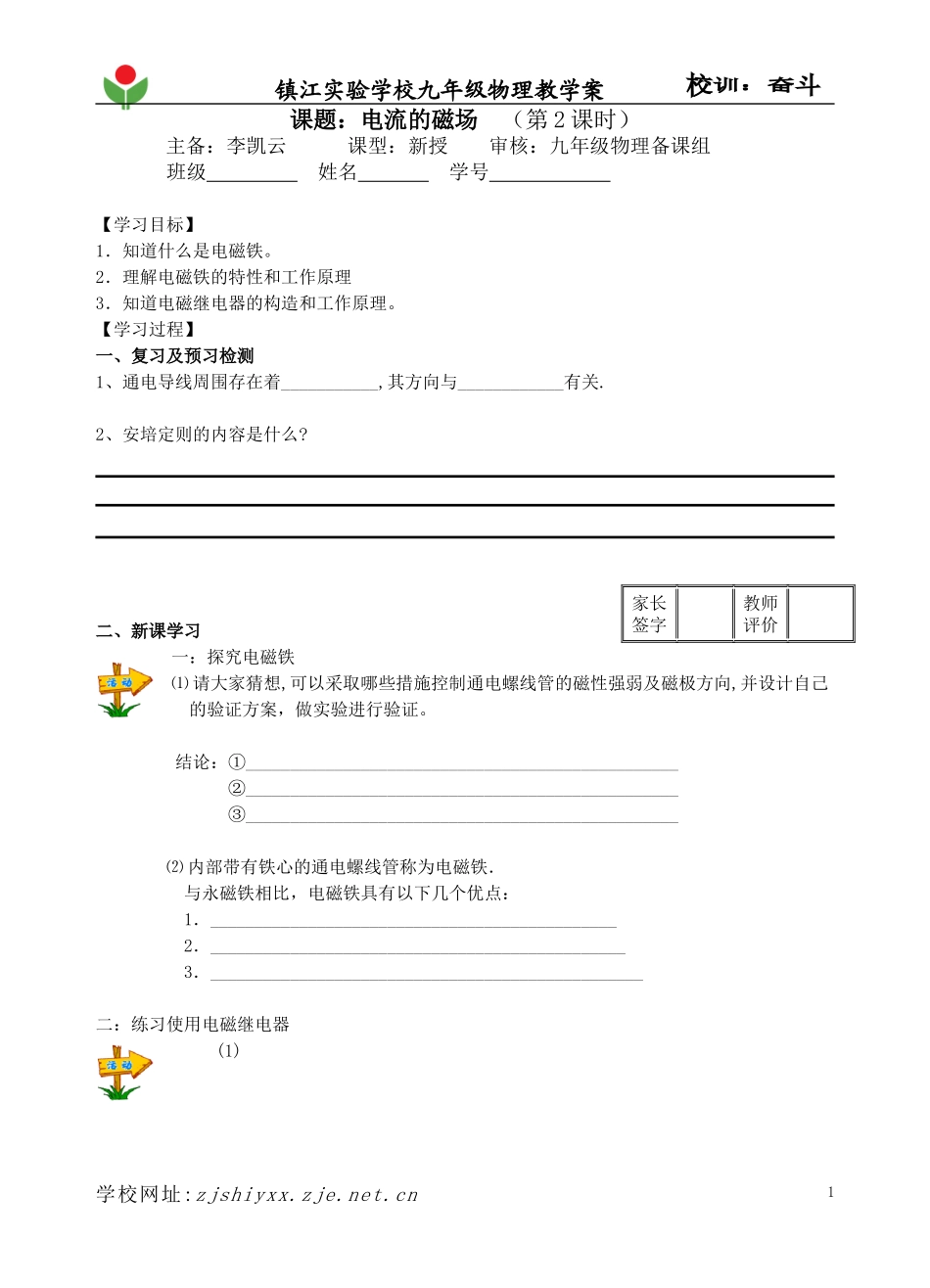

镇江实验学校九年级物理教学案课题：电流的磁场（第2课时）主备：李凯云课型：新授审核：九年级物理备课组班级姓名学号【学习目标】1．知道什么是电磁铁。2．理解电磁铁的特性和工作原理3．知道电磁继电器的构造和工作原理。【学习过程】一、复习及预习检测1、通电导线周围存在着___________,其方向与____________有关.2、安培定则的内容是什么?二、新课学习一：探究电磁铁⑴请大家猜想,可以采取哪些措施控制通电螺线管的磁性强弱及磁极方向,并设计自己的验证方案，做实验进行验证。结论：①_________________________________________________②_________________________________________________③_________________________________________________⑵内部带有铁心的通电螺线管称为电磁铁．与永磁铁相比，电磁铁具有以下几个优点：1．______________________________________________2．_______________________________________________3．_________________________________________________二：练习使用电磁继电器(1)学校网址:zjshiyxx.zje.net.cn家长签字教师评价1电源电源镇江实验学校九年级物理教学案上图是电磁继电器的工作电路，请看图回答:（1）图中，各部分名称：A_________B________C_________D_________E_________（3）电磁继电器的工作电路可分为_____________和______________电路两部分。（3）低压控制电路包括__________、_____________、____________。（4）高压电路包括__________、____________、_____________。（5）电磁继电器的工作原理：闭和低压控制电路中的开关S，电流通过电磁铁A的线圈产生_______，从而对衔铁B产生________，使动、静触点D与E接触，工作电路闭合，电动机工作。当断开低压开关S时线圈中的__________消失，衔铁B在_________的作用下，使___________，工作电路断开，电动机停止工作。练习：如图所示是一种防汛报警器的示意，K是触点开关，一个漏斗形的圆圈，里面有个浮子A，请观察说明这种报警器的工作原理（写在下面空白处）(2)电磁继电器的作用：利用电磁继电器可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，并且能实现遥控和生产自动化．电磁继电器被广泛地应用于自动控制(如冰箱、汽车、电梯、机床里的控制电路)和通信领域．电流的磁场当堂检测（第2课时）班级姓名学号1、内部带有铁心的通电螺线管称为__________。在一根软铁心上，用漆包线密绕成线圈，通电后就是简单的____________。实验表明，电磁铁的磁性强弱与铁心的_______、______________、以及____________有关。2、电磁继电器就是利用___________控制工作电路通断的开关，利用电磁继电器可以通过控制___________压电路的通断间接地控制高压电路的通断。学校网址:zjshiyxx.zje.net.cn2镇江实验学校九年级物理教学案3、关于电磁铁，下列说法正确的是（）Ａ、电磁铁的磁性强弱跟通过它的电流强弱无关B、电磁铁中电流方向改变．其磁性强弱也改变C、在相同通电螺线管中．加铜芯比加铁芯磁性弱D、电磁铁的磁性强弱跟线圈匝数无关4、下列方法中可增强电磁铁磁性的是()A．增大螺线管中的电流B．减小螺线管的线圈匝数C．增加电磁铁的通电时间D．改变螺线管中的电流方向5、如图所示．弹簧下吊一块条形磁铁，磁铁的下端是N极，下面有一个螺线管，P是滑动变阻器的滑动片。通电后如果将滑片P向右移动。⑴.这时电路中的电流变大还是变小?答：_________⑵.请在螺线管上标出电流的方向。⑶.此时弹簧将()A伸长B．缩短C不变D上下振动6、如图所示的实验现象蕴含着许多物理知识，请举例说明。①_______________________________________②________________________________________③________________________________________7、如图所示，A螺线管内的铁芯，B是悬挂在弹簧测力计下的铁块，S是转换开关，要使弹簧的长度变短，可采取哪些措施？电流的磁场课后巩固（第2课时）班级姓名学号1、电磁铁在生活中的应用很广泛，如电铃、电磁起重机等，它的磁性强弱可以通过改变____________________________来实现。根据下图中小磁针的受力情况可知该电磁铁的右端是____________...
