未来工程师（第二稿）VIP免费

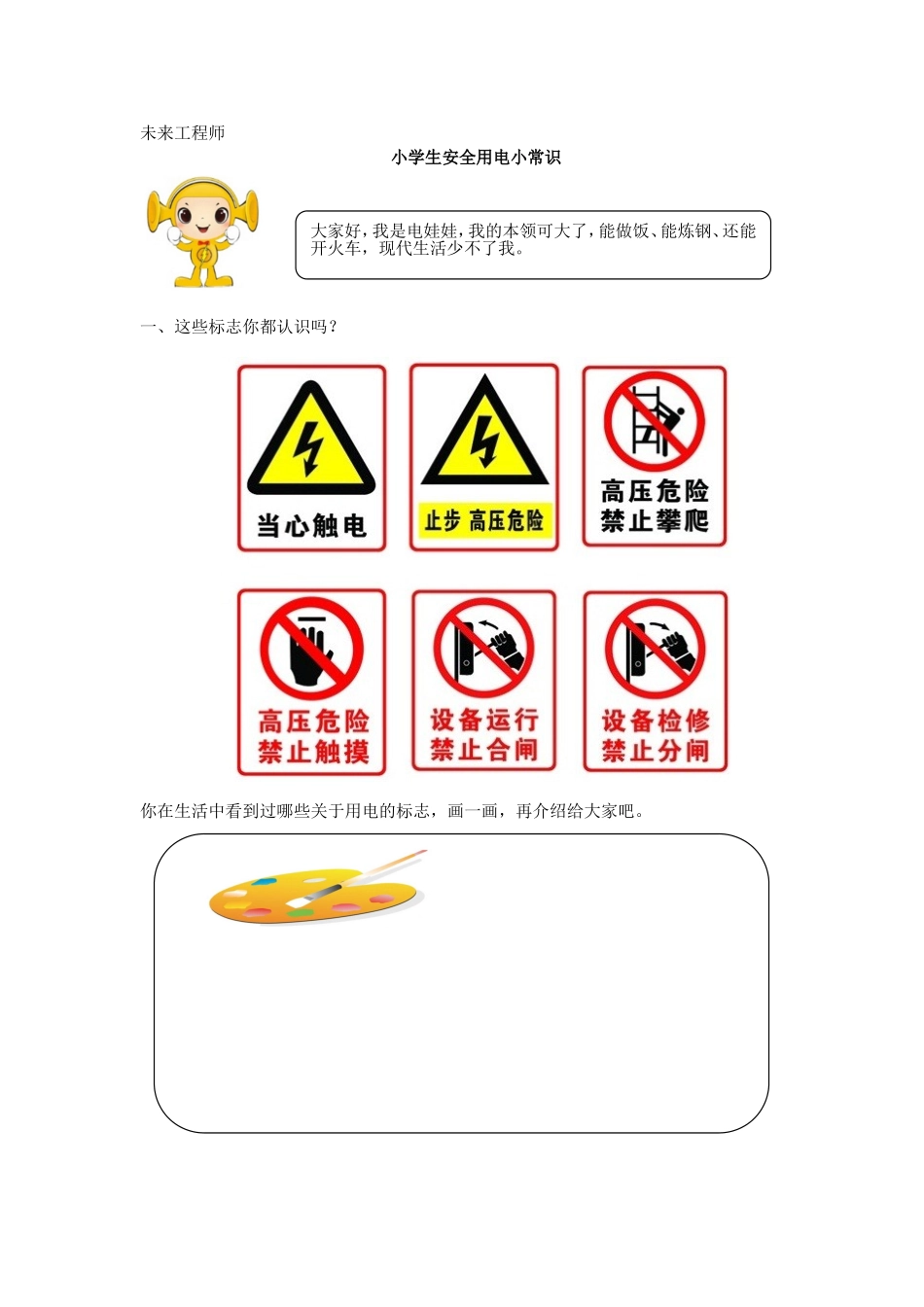

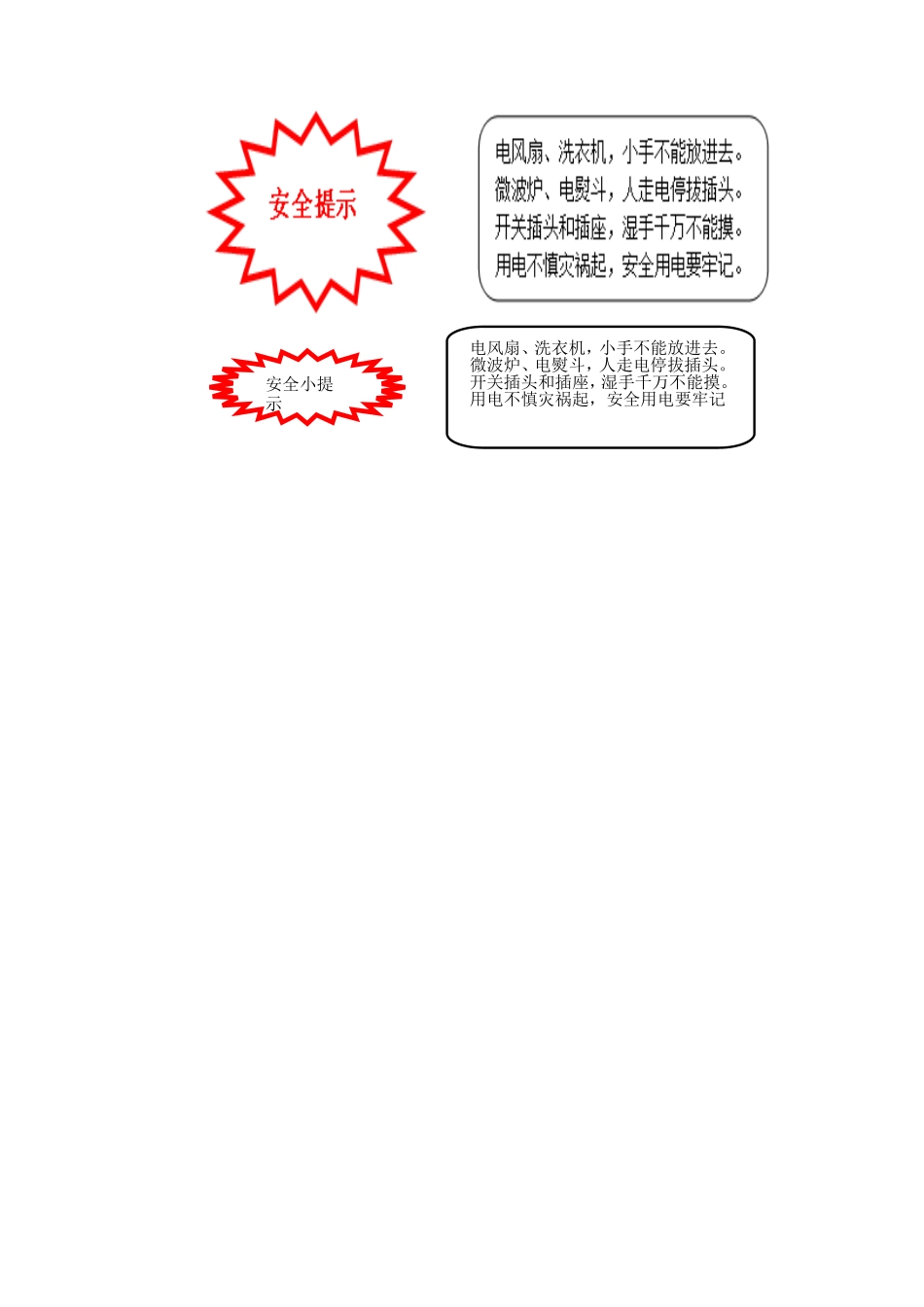

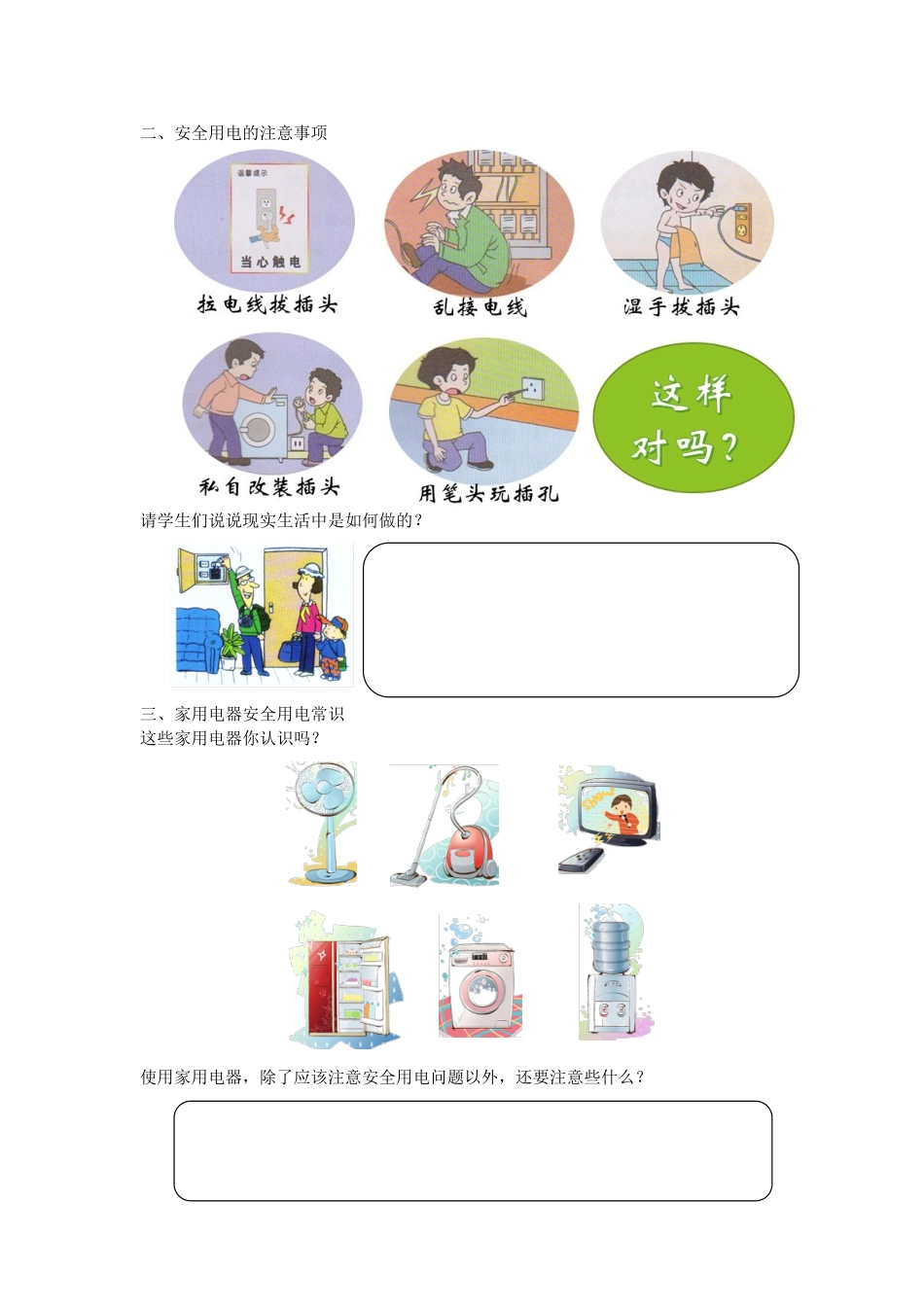

未来工程师小学生安全用电小常识一、这些标志你都认识吗？你在生活中看到过哪些关于用电的标志，画一画，再介绍给大家吧。大家好，我是电娃娃，我的本领可大了，能做饭、能炼钢、还能开火车，现代生活少不了我。二、安全用电的注意事项请学生们说说现实生活中是如何做的？三、家用电器安全用电常识这些家用电器你认识吗？使用家用电器，除了应该注意安全用电问题以外，还要注意些什么？安全小提示电风扇、洗衣机，小手不能放进去。微波炉、电熨斗，人走电停拔插头。开关插头和插座，湿手千万不能摸。用电不慎灾祸起，安全用电要牢记手电筒一、请仔细观察手电筒（如图所示），回答下列问题：(1)在手电筒的完整电路中，干电池是，小电珠是，金属外壳是，金属外壳的按钮是。(2)画出的电路图。二、电路、电路图：电路是把电源，开关，用电器用导线连接起来组成电流的路径。用规定的符号表示电路连接情况的图叫做电路图；三、几种常见的元件符号及作用如下：常见元器件作用元件作用常见器件电源提供电能的装置，将其他形式的能量转化为电能干电池、蓄电池和发电机等用电器用电来工作的设备，将电能转化为其他形式的能电灯、电炉、电视机、电铃等开关用来接通或断开电器、起控制电路的作用接线开关、拨动开关等导线将电源、用电器、开关连接起来，形成电流的通路金属导线四、画好电路图的方法：(1)应完整地反映电路的组成，即有电源、用电器、开关和导线：(2)规范地使用电路元件符号，不能自选符号：(3)交叉相连的点要画粗黑圆点；(4)合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电路图清楚美观，并注意元件符号绝不能画在拐角处；(5)导线要横平竖直，转弯画成直角，电路图一般呈长方形；(6)最好从电源的正极开始，沿着电流的方向依次画电路元件，且知道在电路图中导线无长短之分的原则。五、如图所示的电路，请在右边画出它的电路图。1、串联2、并联六、应用学到的知识，进行手电筒电池、电珠的安装，并点亮手电筒。安全小提示不能用导线直接把电池的正负极连接起来，这样电流瞬间增大烧坏电源，也能使导线起火燃烧,引发火灾事故。简简单单学会使用万用表一、认识万用表观察和了解万用表的结构。二、万用表能测量直流，直流，还能测量。三、万用表的使用方法四、初识电烙铁五、电烙铁的基本使用方法六、学生进行实际操作，测量五号电池电压、电流，并用导线把二节电池连接起来。机械表头1．万用表水平放置。2．应检查表针是否停在表盘左端的零位。3．将表笔按上面要求插入表笔插孔。4．将选择开关旋到相应的项目和量程上。就可以使用了。（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。焊接质量-----焊接时，要保证每个焊点焊接牢固、接触良好。电子表头外热式电烙铁内热式电烙铁安全小提示万用表安全使用：不能用电阻档来测量电压和电流，不能用电流档来测量电压，测量电压或电流定要选好档位，烧坏表头。电烙铁安全使用：外壳要接地，不用时要放置于烙铁架上，用毕要切记拔掉电源。计算机主机与键盘、鼠标、音响、显示器等连接1、认识VGA线、键盘连接线、鼠标连接线、音响连接线及电源连接线。2、显示器接口图解。3、电脑主机接口图解。4、学生进行连接，并写下连接的感想。键鼠线VGA线电源线音响线电源线接口VGA线接口
