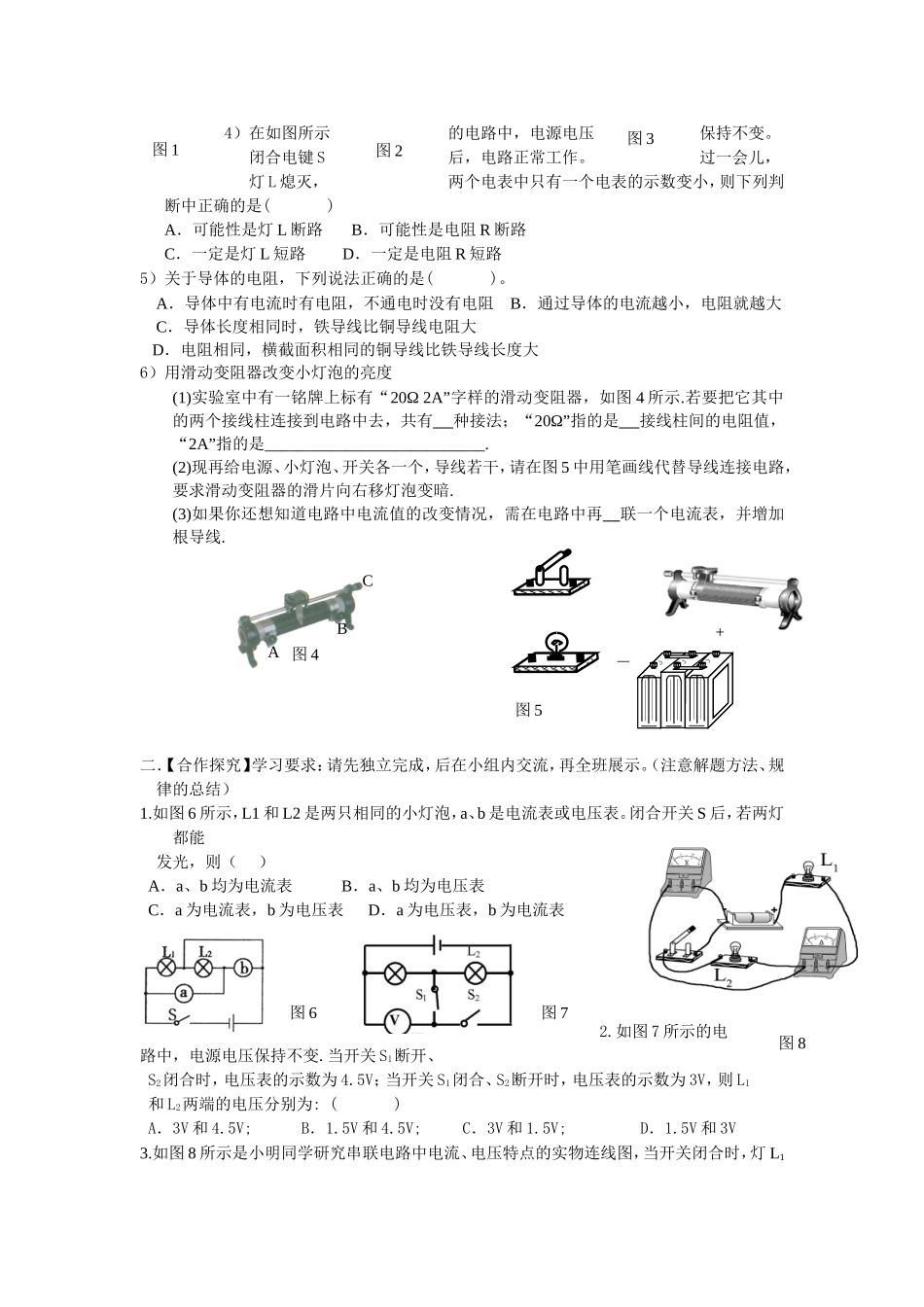

第十六章电压电阻复习学案【学习目标】1.知道电压的作用、单位、测量；2.会用控制变量法研究导体电阻与其它因素的关系；3.知道滑动变阻器的构造、原理及连接方法；4.串、并联电路电压规律的探究与应用。【学习重、难点】1.电路连接方式，电流表、电压表使用方式，串、并联电路电压规律的探究与应用。2.用控制变量法研究导体电阻与其它因素的关系；3.电路故障分析4.变阻器的连接及在电路中的作用【学习过程】一．自主学习1.根据知识结构复习本章考点。2.先自主完成反馈练习，后组内交流，再进行查漏补缺，全面掌握本章考点。1）下列有关说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流2）小亮家的卫生间按图1的电路安装了照明灯和换气扇，它们（）A．工作时通过的电流一定相等B．工作时两端的电压一定相等C．只能各自独立工作，而不能同时工作D．只能同时工作，而不能各自独立工作3）如图2所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3，I1=I2B．U2=U1=U3，I1=I2C．U1+U2=U3，I1I24）在如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是()A．可能性是灯L断路B．可能性是电阻R断路C．一定是灯L短路D．一定是电阻R短路5）关于导体的电阻，下列说法正确的是()。A．导体中有电流时有电阻，不通电时没有电阻B．通过导体的电流越小，电阻就越大C．导体长度相同时，铁导线比铜导线电阻大D．电阻相同，横截面积相同的铜导线比铁导线长度大6）用滑动变阻器改变小灯泡的亮度(1)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图4所示.若要把它其中的两个接线柱连接到电路中去，共有种接法；“20Ω”指的是接线柱间的电阻值，“2A”指的是___________________________.(2)现再给电源、小灯泡、开关各一个，导线若干，请在图5中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.(3)如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线.二．【合作探究】学习要求：请先独立完成，后在小组内交流，再全班展示。（注意解题方法、规律的总结）1.如图6所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表2.如图7所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为:()A．3V和4.5V;B．1.5V和4.5V;C．3V和1.5V;D．1.5V和3V3.如图8所示是小明同学研究串联电路中电流、电压特点的实物连线图，当开关闭合时，灯L1ABC图4图5+－图1图2图6图3图7图8不亮，灯L2亮，电流表和电压表均有示数，则故障原因可能是()A．L2断路B．L2短路C．L1断路D．L1短路3.电位器是变阻器的一种，它可以用来改变收音机的音量。小红买了一个电位器，如图9所示.如果把它与灯泡串联起来，来改变灯泡的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连接方法正确的是（）A.、连接A、CB、连接B、CC、连接A、BD、以上都不正确4.如图10所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A.L1和L2都变亮B.L1和L2都变暗C.L1始终比L2亮D.L2始终比L1亮5.将如图11所示器材，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示数减小．6.小明设计了如图12甲所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响(电阻丝用电阻符号表示)：(1)小明选择序号为________的两根电阻丝来探究导体电阻大小与导体长度的关系．(2)他正确选择后，将电阻...
