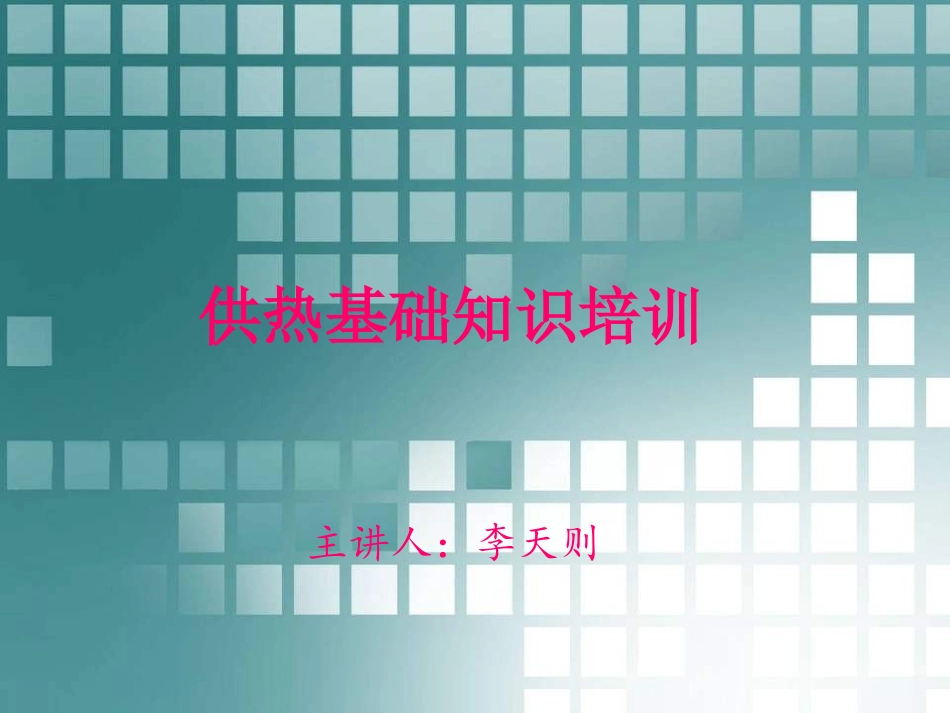

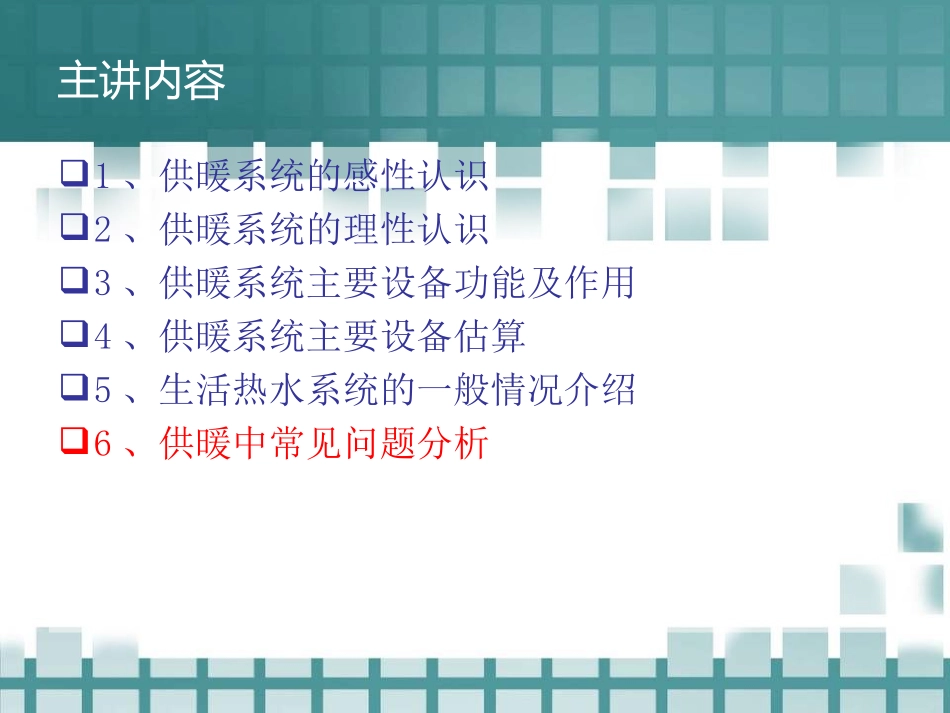

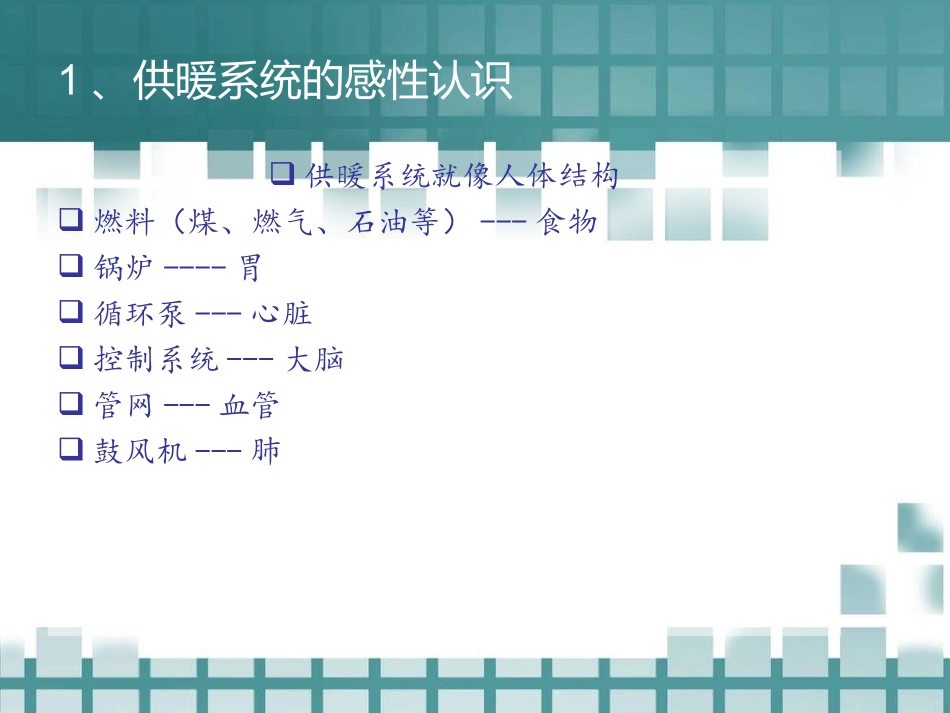

供热基础知识培训主讲人：李天则主讲内容1、供暖系统的感性认识2、供暖系统的理性认识3、供暖系统主要设备功能及作用4、供暖系统主要设备估算5、生活热水系统的一般情况介绍6、供暖中常见问题分析1、供暖系统的感性认识供暖系统就像人体结构燃料（煤、燃气、石油等）---食物锅炉----胃循环泵---心脏控制系统---大脑管网---血管鼓风机---肺举例1、医学上讲通则不痛，痛则不通。供暖举例：管网阻塞，用户必然不热。2、人体手脚容易凉。供暖举例：管网末端用户最不容易热。3、人有高血压、低血压。供暖举例：系统有超压运行与低压运行，都对系统不利。2、供暖系统的理性认识一、供热系统的构成1、热源2、热网3、热用户热源1、燃气热水锅炉特点1.1承压直供锅炉承压能力与楼层有关。1.2承压间供一般供大面积的建筑楼房即流量大的宜选择间供。1.3常压直供回水管宜装回水启闭阀1.4常压间供对锅炉保护效果好热网敷设形式1、直埋（应用比较广泛）2、管沟(通行地沟（最小净断面高1.8米x宽1.2米，单侧单排上下布置）、半通行地沟（最小净断面高1.4米x宽0.7米，单侧单排上下布置）、不通行地沟（最小净断面高0.5米x宽0.8米，单排水平布置）3、架空（一般在地下室布置，贴顶）管网保温形式1、直埋（预制直埋保温管=高密度聚乙烯外护管+聚氨酯泡沫塑料）2、管沟（预制保温管=玻璃钢外护+沥青布+聚氨酯泡沫塑料）3、架空（预制保温管=玻璃钢外护+沥青布+聚氨酯泡沫塑料）热用户用户采暖形式1、散热器（暖气片）2、地暖3、空调系统散热器与地暖的供暖系统1、单管串联（规范要求楼高不高于20米，不然会产生垂直失调的问题）2、分户采暖热水系统（规范要求一般楼高不超过40米，主要与循环泵承压能力有关）3、供暖系统主要设备功能及作用1、锅炉功能：热源。2、循环泵功能：循环作用，个别系统循环泵要客服静压，比如：常压直供系统，生活热水系统。3、补水泵功能：补水作用。与变频系统或定压罐、电接点压力表、电磁泄压阀等结合，就成为补水定压系统。4、软化罐（树脂罐）功能：利用树脂与水中的钙镁离子反应，除去钙镁离子，除去水垢，得到软化。然后树脂再生。循环处理。5、软化水箱功能：储蓄软化水。6、膨胀水箱功能：为锅炉补水定压作用。用的水为软化水，从软化罐与软水箱之间的管道接管，利用自来水自然压力补进膨胀水箱。4、主要设备估算方式1、锅炉燃气、燃油锅炉，一吨锅炉可以满足1.2万平方米的居民建筑。燃煤锅炉，一吨锅炉可以满足1万平方米的居民建筑。2、一次循环泵一吨25℃温差的锅炉需要24m/h³的循环量。扬程一般选取12-15米扬程。3、二次循环泵，15℃温差的用户（散热器），每平方米建筑需要3Kg/h的循环水。10℃温差的用户（地暖、空调），每平方米建筑需要4.5Kg/h的循环水。扬程与供暖半径有关：例如：供暖半径500米（热源到最远建筑的管线长度），循环泵扬程：锅炉房内部损失+外网损失+用户端损失+3-5米余量=12+10+5+4=31米。5、生活热水系统的一般情况介绍生活热水系统流程图6、供暖中常见问题分析用户不热问题1、原因排查法：热源循环泵定压系统用户端2、用户端一般需明确之处1）明确采暖系统（单管、双管）2）明确放气装置是否正常3）根据管井内压力表，温度计判断，明确压力表，温度计正常（一般供回水压差在5米左右即0.05MPa）4）管井内供水阀前压力偏高，回水阀门偏低或竖井内压力表示数偏低，则证明阀门损坏，检查阀芯是否正常。3、末端不热处理方式：一般由循环量不足造成，调节流量方式为，从热源端开始调节，减小流量。4、上供下回系统，底层不热，顶层特热，检查立管放气装置，同时确保补水泵压力正常。举例1、万泉新新家园末端设置管道泵原因：管网供热半径过大，且出在最不利末端，需加大流量满足供暖需求。弊病：影响相邻建筑正常供暖。2、万泉新新家园、山水蓝维小区生活热水系统全改为储热水箱的形式原因：板换不能满足用水高峰期需求量。3、信息学院锅炉房分时分区设计将教学...
