尼龙电镀工艺VIP专享VIP免费

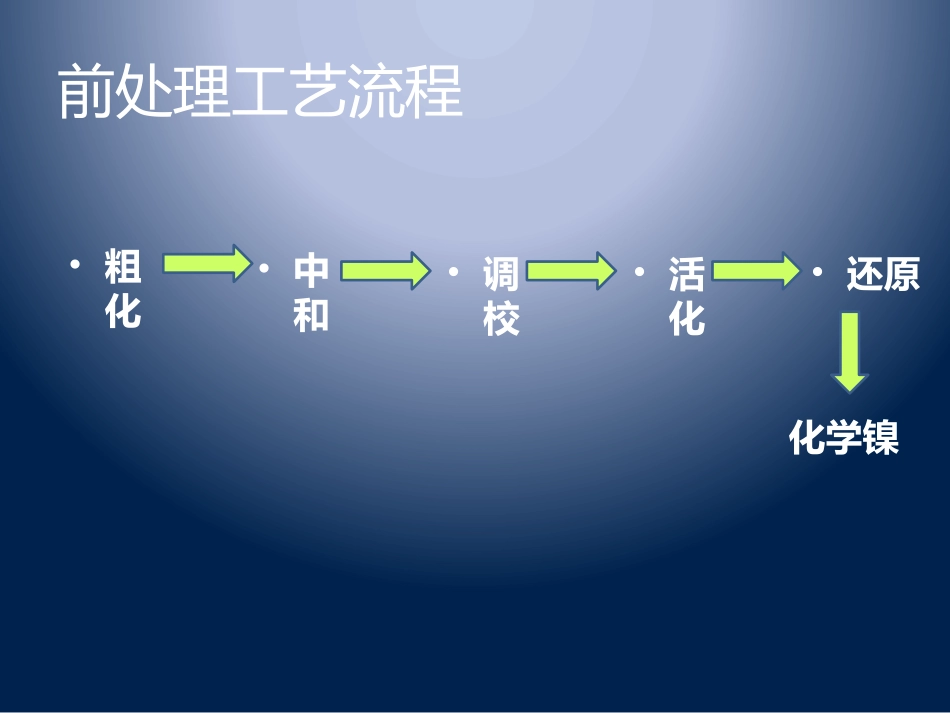

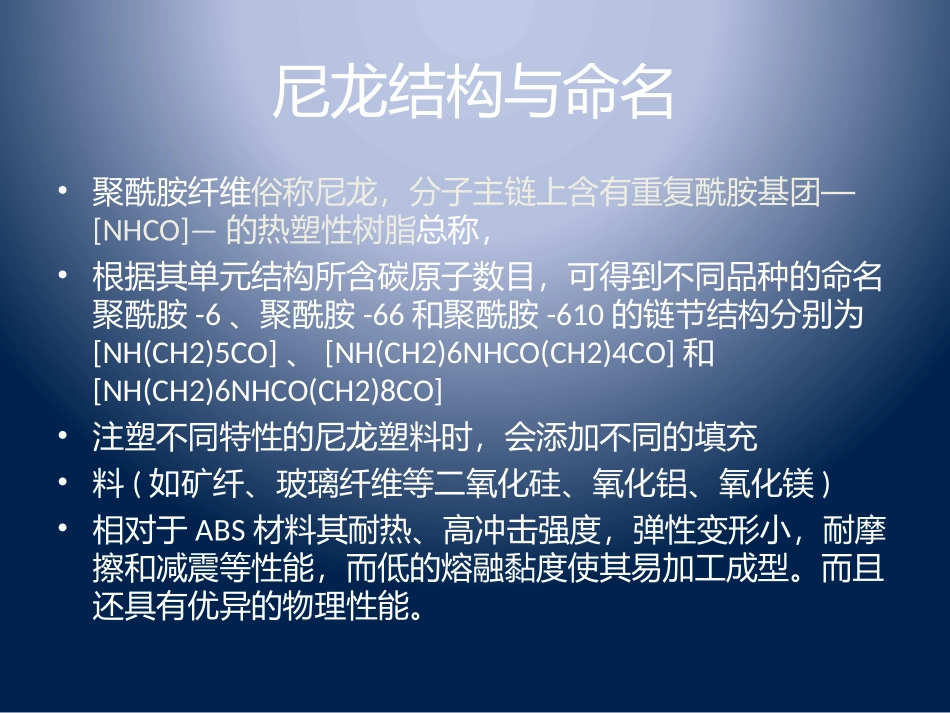

尼龙电镀前处理工艺尼龙结构与命名•聚酰胺纤维俗称尼龙，分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称，•根据其单元结构所含碳原子数目，可得到不同品种的命名聚酰胺-6、聚酰胺-66和聚酰胺-610的链节结构分别为[NH(CH2)5CO]、[NH(CH2)6NHCO(CH2)4CO]和[NH(CH2)6NHCO(CH2)8CO]•注塑不同特性的尼龙塑料时，会添加不同的填充•料(如矿纤、玻璃纤维等二氧化硅、氧化铝、氧化镁)•相对于ABS材料其耐热、高冲击强度，弹性变形小，耐摩擦和减震等性能，而低的熔融黏度使其易加工成型。而且还具有优异的物理性能。前处理工艺流程•粗化•中和•调校•活化•还原化学镍粗化•尼龙胶件前处理时直接进入粗化，不需要除油除蜡，特别禁止浸泡亲水、整面等高酸度溶液。粗化的目的是使工件表面形成足够的蚀坑，从而加强镀层和基材的结合力。成分工艺范围操作条件温度℃搅拌时间CrO3380-410g/l65±2空气搅拌600H2SO4370-390g/l中和•中和的目的是将粗化后工件带出的六价铬离子还原成三价铬，防止往后工序的药液被六价铬污染，而导致功能受损，特别是活化。成分工艺范围操作条件温度℃PH搅拌时间塑料直接电镀还原剂45-55ml45±24空气搅拌2-4min•PA工艺的中和所用还原剂主要成分是氢氧胺化合物，其中和效力强且快速。传统的六价铬还原剂，中和时间长，且易中和不彻底。调校•调校的目的是防止过量的有机溶剂被带入后续的活化液中，并对尼龙塑料表面进行调整，以便更好的吸附钯离子。成分工艺范围操作条件温度℃过滤搅拌时间氟化氢钠20-30g/L45±24转/小时以上循环5-7min盐酸90-110ml/LPA调校剂90-110ml/L活化•活化使用的离子型活化液，离子钯活化液本质上是一种钯络合物的水溶液，PdCl2不易溶于水，但可以与过量的氯离子络合形成水溶性的（PdCl4）-络离子。成分工艺范围操作条件温度℃过滤搅拌时间活化剂15-20ml/L35±24转/小时以上循环4-6min盐酸25-35ml/L还原•把吸附在工件表面的钯离子还原成钯金属，形成具有催化作用的活跃表面。成分工艺范围操作条件温度℃过滤搅拌时间PA还原剂20-30ml/L45±24转/小时以上循环1-3min差异：解胶是酸碱与凝状物Sn2(OH)3Cl反应，而还原是使钯离子变为钯原子化学镍•PA化学镍的作用同样是在钯金属的催化作用下在工件表面生成一层镍磷合金薄膜，从而实现工件的导电性，以便后续电镀金属成分工艺范围操作条件温度℃过滤PH时间硫酸镍16-18g/L52±28转/小时以上5.7-638-12min次亚磷酸钠16-20g/LPA化学镍稳定剂80-85ml/L硫酸镍：提供镍离子次钠：维持缸液活性氢氧化钠：调节PH值PA化学镍稳定剂：与镍离子形成络合，保持缸液PH值不变，起缓冲作用。谢谢
