电压与电压表的使用VIP免费

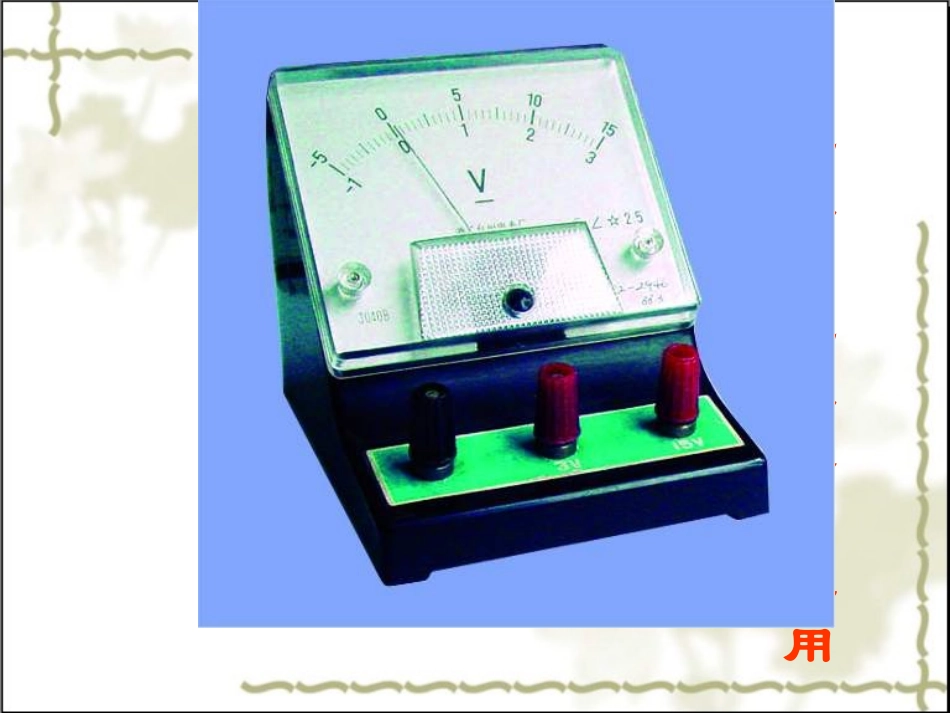

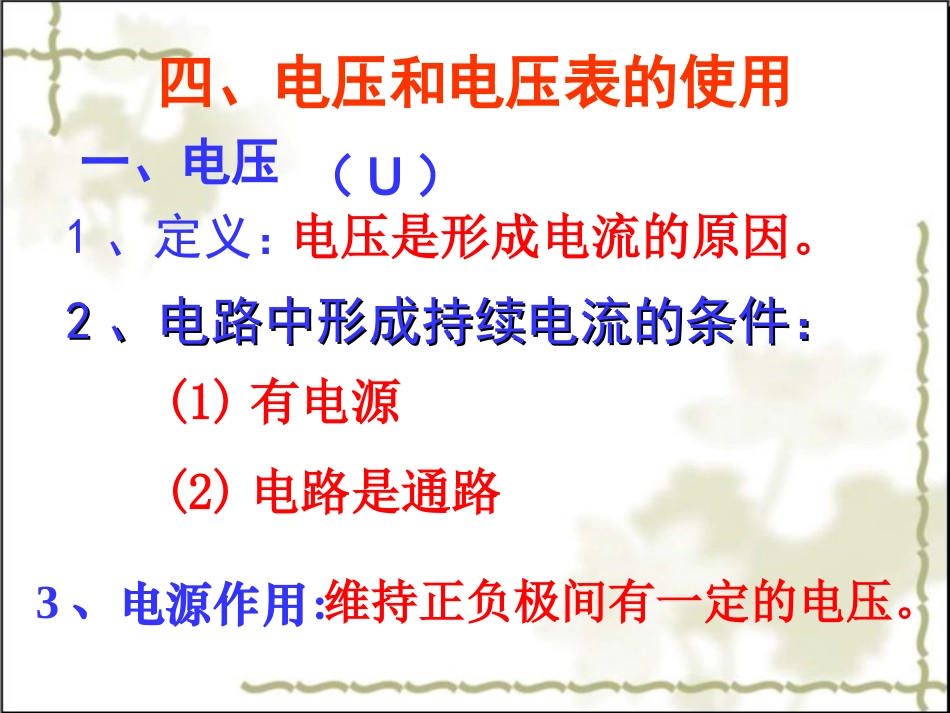

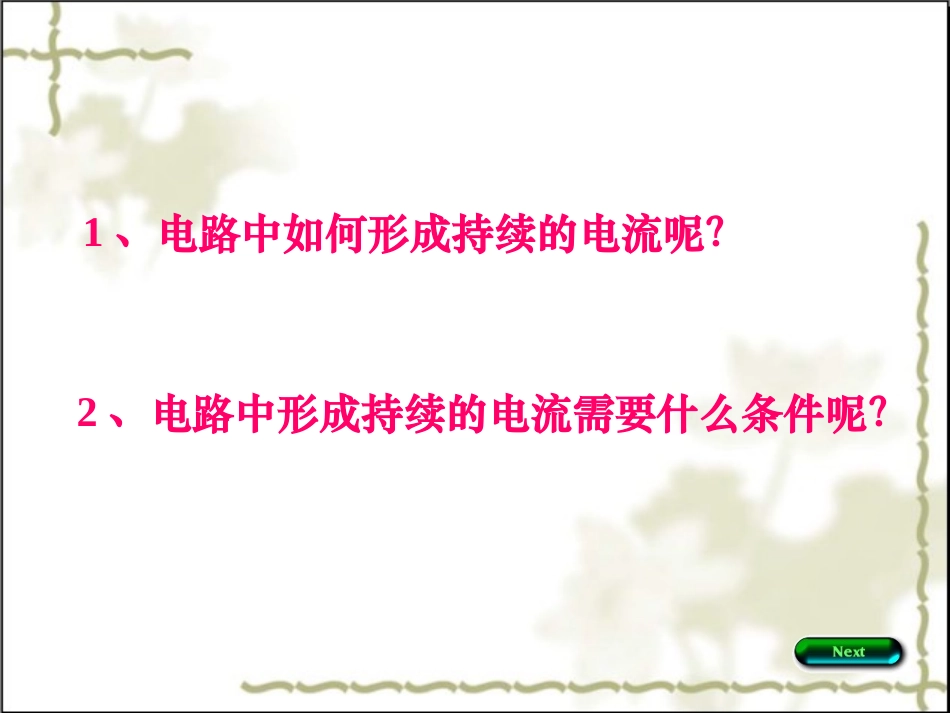

四电压和电压表的使用1、电路中如何形成持续的电流呢？2、电路中形成持续的电流需要什么条件呢？四、电压和电压表的使用一、电压22、电路中形成持续电流的条件：、电路中形成持续电流的条件：1、定义：电压是形成电流的原因。(1)有电源(2)电路是通路3、电源作用：维持正负极间有一定的电压。（U）4、单位：常用单位及换算：1kV＝1000V1V＝1000mV伏特（V）练习：完成下列单位换算：①5000V=______kV=_________mV②22kV=__________V=___________mV55X1062.2X1042.2X107身边的电压值照明电路：220V3节蓄电池组串联：6V干电池：1.5V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V一节干电池：1.5V(串联：1.5V×n)一个蓄电池：2V(串联：2V×n)家庭电路：220V安全电压：不高于36V动力电压：380V4、几种常见的电压值：观察电压表三个接线柱：“一”“3V”“15V”两个量程：“0~3V”“0~15V”两个分度值：“0.1V”和“0.5V”二、电压表1、结构：(1)三个接线柱：“一”“3V”“15V”(2)两个量程：“0~3V”“0~15V”(3)两个分度值：“0.1V”和“0.5V”2、元件符号：V3、正确使用电压表的四点注意事项序号正确使用电压表1使用前先2电压表应在电路中电流从入,出3与电源两极直接相连4选择电压表并联能校零合适的量程正接线柱负接线柱试触法电压表的读数4、电压表读数（1）明确量程；（2）认清分度值现（3）读数量程：0～3V分度值：0.1V示数：0.8V如何把电压表准确接入电路电压表与待测元件串联电流从负接线柱流进哈哈，完全正确！哈哈，完全正确！电流表、电压表使用区别序号电流表电压表1串联在电路中并联在电路中2有正、负接线柱有正、负接线柱3有两个量程：0－0.6A0－3A有两个量程0－3V0－15V4不能与电源两极直接相连能与电源两极直接相连三、串联电池组的电压结论：串联而成的电池组的电压等于每个电池的电压之和。四、探究串联电路中的电压+-L1L2序号L1两端的电压U1／VL2两端的电压U2／VL1和L2串联后两端的总电压U／V123U=U1+U2结论：在串联电路中，电路两端的总电压等于各部分电路两端的电压之和。四、探究串联电路中的电压五、探究并联电路中的电压+-L1L2序号L1两端的电压U1／VL2两端的电压U2／VL1和L2并联后两端的总电压U／V123U=U1=U2结论：在并联电路中，电路两端的总电压与各支路两端的电压相等。五、探究并联电路中的电压1、下图是用电压表测量小灯泡电压的电路图，其中正确的是（）Ｂ2、如图所示，图中电压表Ｖ１测的是灯______两端的电压，电压表Ｖ２测的是灯________两端的电压，电压表Ｖ测的是灯___________两端的电压Ｌ１Ｌ２Ｌ１和Ｌ２3.图6—5中，a表和b表是测电流和电压的电表，下列说法中正确的是（）(A)a、b都是电流表(B)a、b都是电压表(C)a是电压表，b是电流表(D)a是电流表，b是电压表D8.如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则()A．L1两端的电压为3VB．L1两端的电压为6VC．L2两端的电压为3VD．L2两端的电压为9V当堂检测A9．在图中，能测出灯L1两端电压的正确电路图是()D10.如图所示，电源电压是5V，电压表的示数是2V，则（）A．灯L1两端的电压是2VB．灯L2两端的电压是2VC．灯L1两端的电压是3VD．灯L1和L2两端的电压都是3VA11.有一只蓄电池的正负极已经不清楚，请你想办法找出它的正负极。7.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8VD课后巩固8.如图所示电路中，电源电压为4.5v当接通开关S后，如果L1两端的电压为2v，L2两端，的电压为2.5v，则电压表的读数为（）A．2vB．2.5vC．4.5vD．无法确定B9.如图所示电路中，当开关S闭合时，电压表测的是（）A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1、L2两端的总电压D．电源电压B10.如图电路，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（）A．可知电源电压为6VB．可知L1两端电压为2．6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流D11、如图所示，要使电压...
