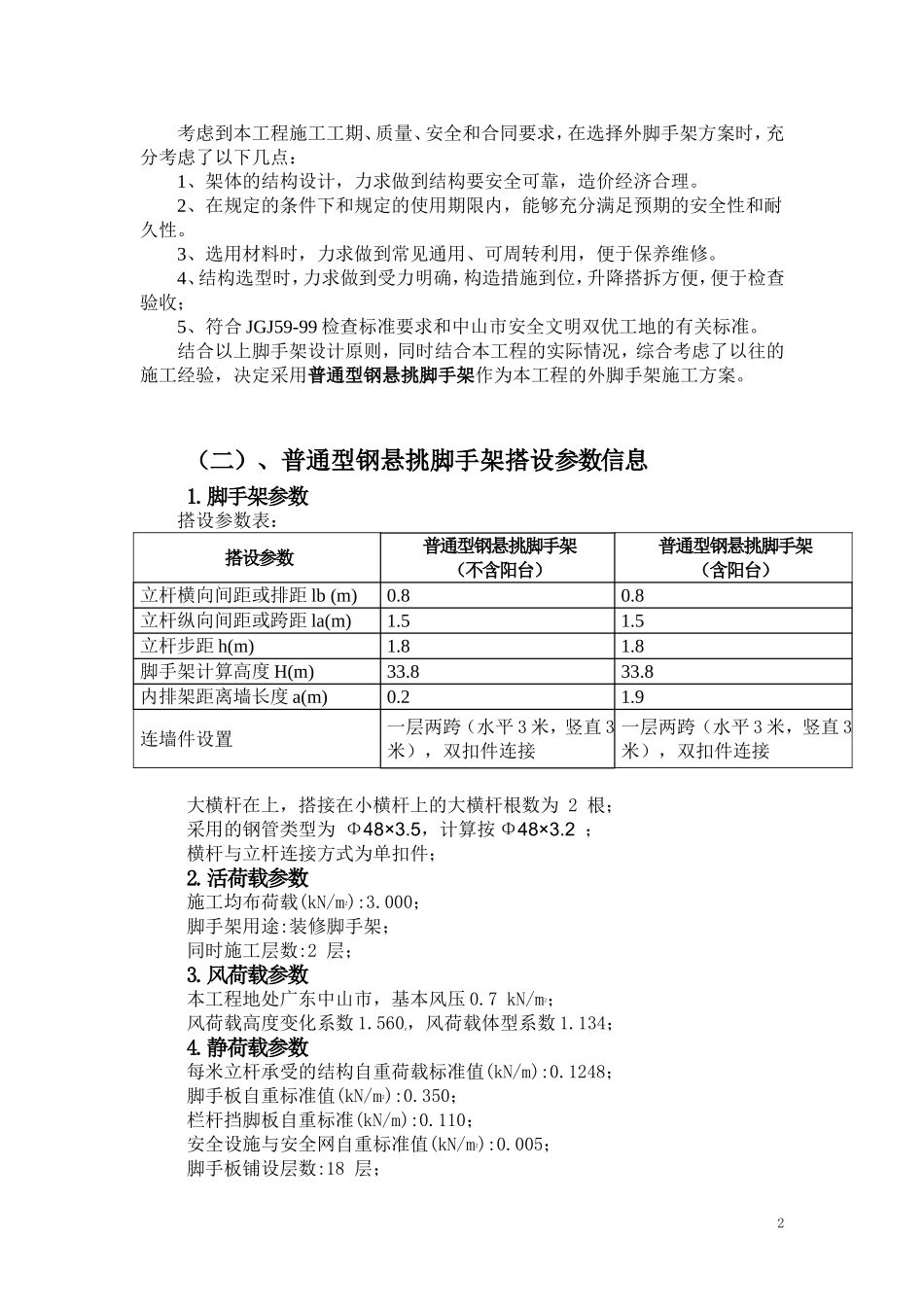

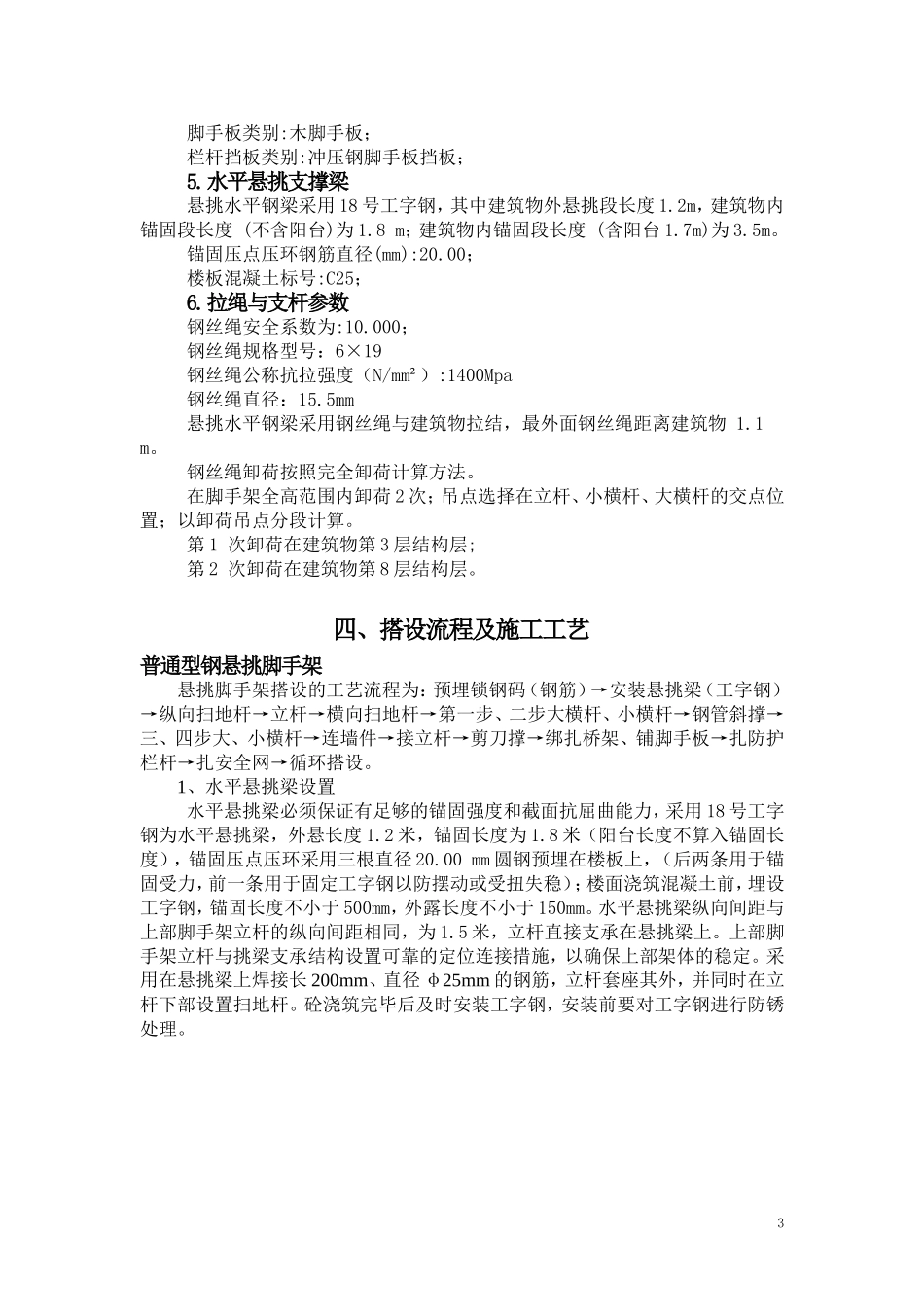

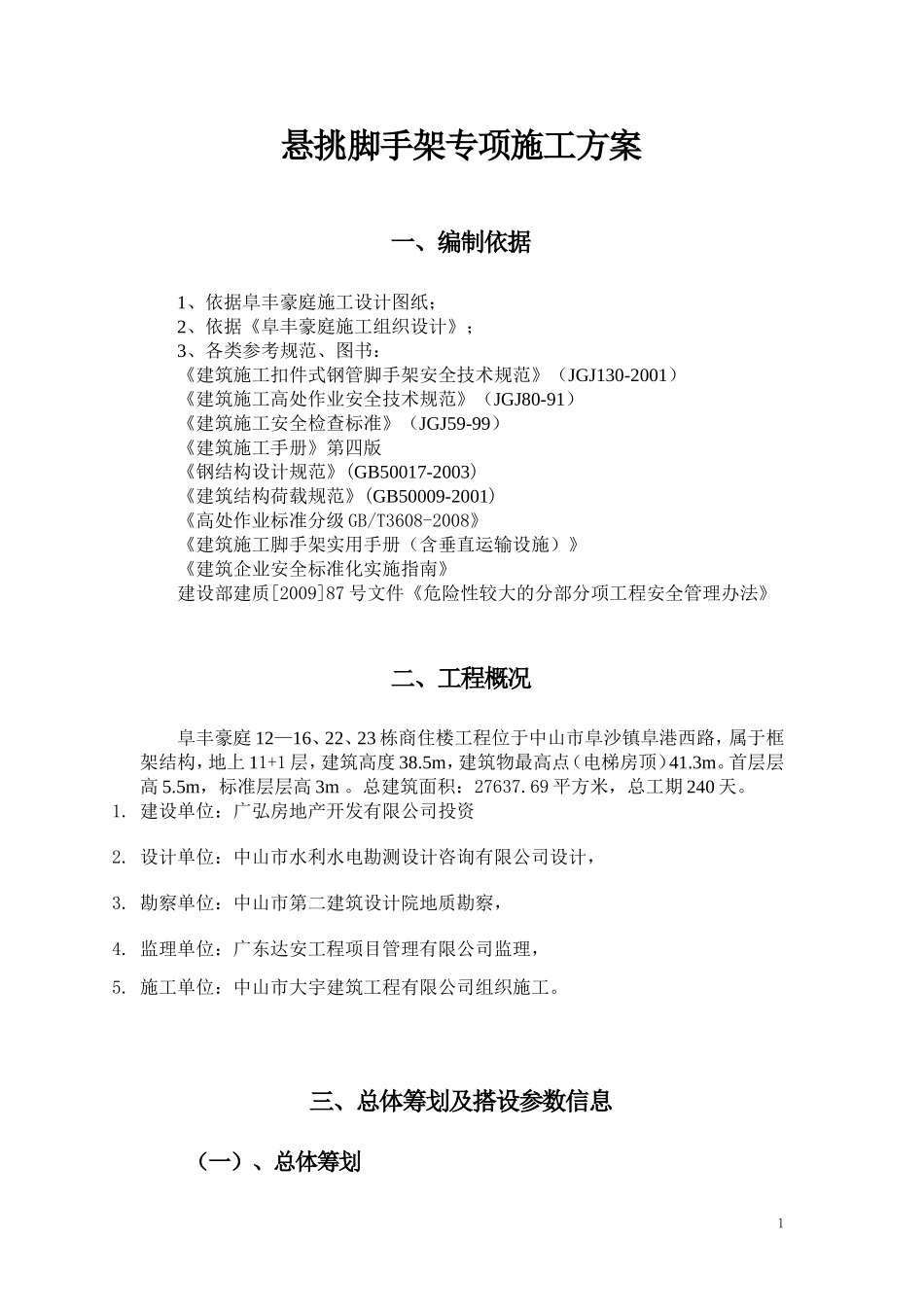

悬挑脚手架专项施工方案一、编制依据1、依据阜丰豪庭施工设计图纸；2、依据《阜丰豪庭施工组织设计》；3、各类参考规范、图书：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-99）《建筑施工手册》第四版《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2001)《高处作业标准分级GB/T3608-2008》《建筑施工脚手架实用手册（含垂直运输设施）》《建筑企业安全标准化实施指南》建设部建质[2009]87号文件《危险性较大的分部分项工程安全管理办法》二、工程概况阜丰豪庭12—16、22、23栋商住楼工程位于中山市阜沙镇阜港西路，属于框架结构，地上11+1层，建筑高度38.5m，建筑物最高点（电梯房顶）41.3m。首层层高5.5m，标准层层高3m。总建筑面积：27637.69平方米，总工期240天。1.建设单位：广弘房地产开发有限公司投资2.设计单位：中山市水利水电勘测设计咨询有限公司设计，3.勘察单位：中山市第二建筑设计院地质勘察，4.监理单位：广东达安工程项目管理有限公司监理，5.施工单位：中山市大宇建筑工程有限公司组织施工。三、总体筹划及搭设参数信息（一）、总体筹划1考虑到本工程施工工期、质量、安全和合同要求，在选择外脚手架方案时，充分考虑了以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、符合JGJ59-99检查标准要求和中山市安全文明双优工地的有关标准。结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用普通型钢悬挑脚手架作为本工程的外脚手架施工方案。（二）、普通型钢悬挑脚手架搭设参数信息1.脚手架参数搭设参数表：搭设参数普通型钢悬挑脚手架（不含阳台）普通型钢悬挑脚手架（含阳台）立杆横向间距或排距lb(m)0.80.8立杆纵向间距或跨距la(m)1.51.5立杆步距h(m)1.81.8脚手架计算高度H(m)33.833.8内排架距离墙长度a(m)0.21.9连墙件设置一层两跨（水平3米，竖直3米），双扣件连接一层两跨（水平3米，竖直3米），双扣件连接大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.5，计算按Φ48×3.2；横杆与立杆连接方式为单扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:装修脚手架；同时施工层数:2层；3.风荷载参数本工程地处广东中山市，基本风压0.7kN/m2；风荷载高度变化系数1.560z，风荷载体型系数1.134；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准(kN/m):0.110；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:18层；2脚手板类别:木脚手板；栏杆挡板类别:冲压钢脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度(不含阳台)为1.8m；建筑物内锚固段长度(含阳台1.7m)为3.5m。锚固压点压环钢筋直径(mm):20.00；楼板混凝土标号:C25；6.拉绳与支杆参数钢丝绳安全系数为:10.000；钢丝绳规格型号：6×19钢丝绳公称抗拉强度（N/mm²）:1400Mpa钢丝绳直径：15.5mm悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.1m。钢丝绳卸荷按照完全卸荷计算方法。在脚手架全高范围内卸荷2次；吊点选择在立杆、小横杆、大横杆的交点位置；以卸荷吊点分段计算。第1次卸荷在建筑物第3层结构层;第2次卸荷在建筑物第8层结构层。四、搭设流程及施工工艺普通型钢悬挑脚手架悬挑脚手架搭设的工艺流程为：预埋锁钢码（钢筋）→安装悬挑梁（工字钢）→纵向扫地杆→立杆→横向扫地杆→第一步、二步大横杆、小横杆→钢管斜撑→三、四步大、小横杆→连墙件→接立杆→剪刀撑→绑扎桥架、铺脚手板→扎防护栏杆→扎安全网→循环搭设。1、水平悬挑梁设置水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，采用18号工字...
