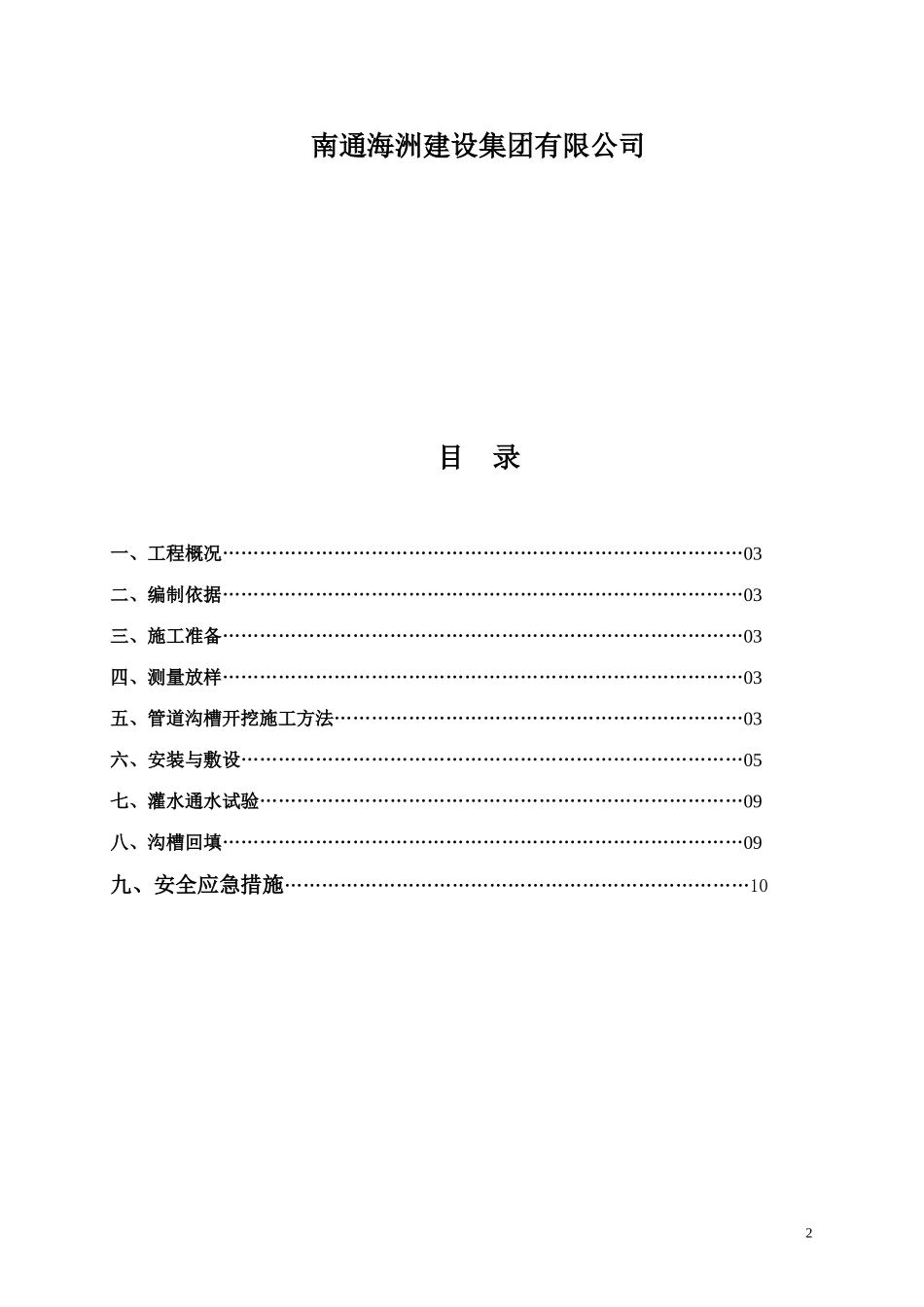

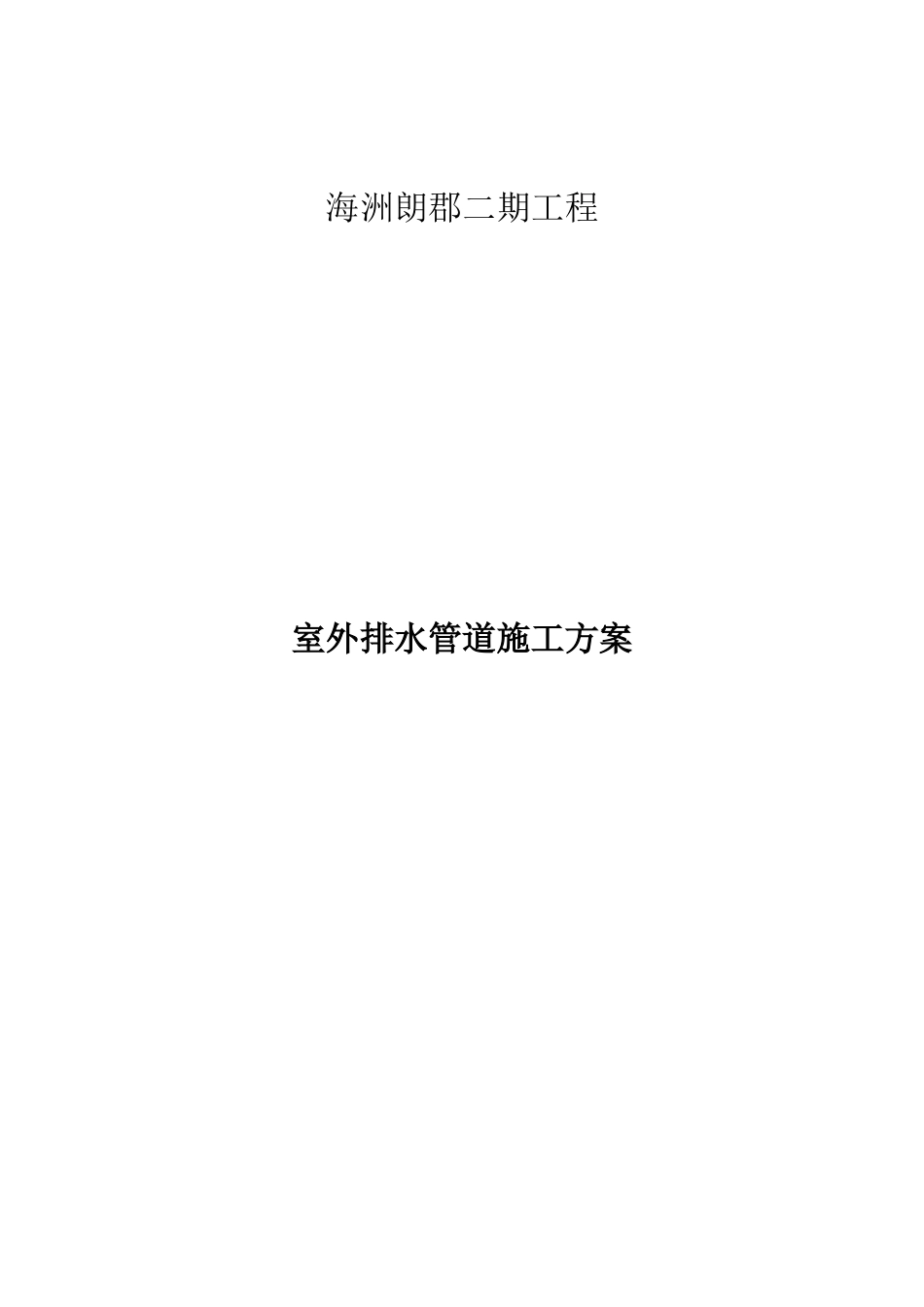

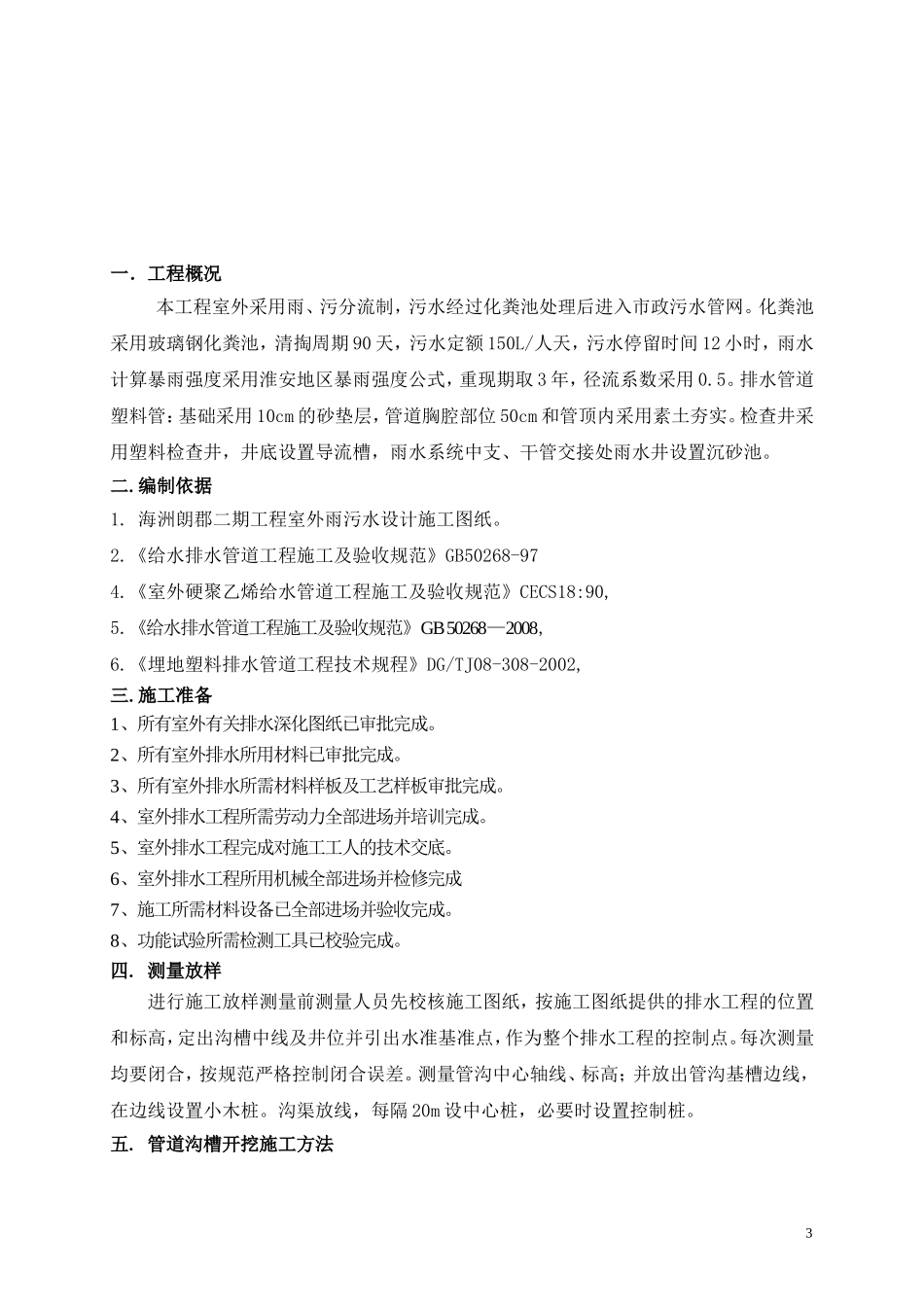

海洲朗郡二期工程室外排水管道施工方案南通海洲建设集团有限公司目录一、工程概况…………………………………………………………………………03二、编制依据…………………………………………………………………………03三、施工准备…………………………………………………………………………03四、测量放样…………………………………………………………………………03五、管道沟槽开挖施工方法…………………………………………………………03六、安装与敷设………………………………………………………………………05七、灌水通水试验……………………………………………………………………09八、沟槽回填…………………………………………………………………………09九、安全应急措施…………………………………………………………………102一．工程概况本工程室外采用雨、污分流制，污水经过化粪池处理后进入市政污水管网。化粪池采用玻璃钢化粪池，清掏周期90天，污水定额150L/人天，污水停留时间12小时，雨水计算暴雨强度采用淮安地区暴雨强度公式，重现期取3年，径流系数采用0.5。排水管道塑料管：基础采用10cm的砂垫层，管道胸腔部位50cm和管顶内采用素土夯实。检查井采用塑料检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。二.编制依据1.海洲朗郡二期工程室外雨污水设计施工图纸。2.《给水排水管道工程施工及验收规范》GB50268-974.《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90,5.《给水排水管道工程施工及验收规范》GB50268—2008,6.《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002,三.施工准备1、所有室外有关排水深化图纸已审批完成。2、所有室外排水所用材料已审批完成。3、所有室外排水所需材料样板及工艺样板审批完成。4、室外排水工程所需劳动力全部进场并培训完成。5、室外排水工程完成对施工工人的技术交底。6、室外排水工程所用机械全部进场并检修完成7、施工所需材料设备已全部进场并验收完成。8、功能试验所需检测工具已校验完成。四.测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。五.管道沟槽开挖施工方法3管道定位测量和放线结束后，经监理单位等复测合格后，可以进行沟槽开挖。由于雨水管道与污水管道管底标高不一致，因此沟槽开挖采用机械开挖及人工辅助相合的方式，沟槽挖土方用自卸车外运至指定地点堆放。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。管沟槽底层开挖的宽度按管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程达到沟槽验收规定的要求。机械开挖沟槽时应注意下列事项：1、为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高200-300mm时用人工开挖、捡平，尽量避免超挖现象。若有超挖，应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理。减少意外事故。2、对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必须挖出使其外露，须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。3、在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。人工开挖时应注意下列事项：1、沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。2、开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。3、开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。4、沟槽检查验收：沟槽开挖...
