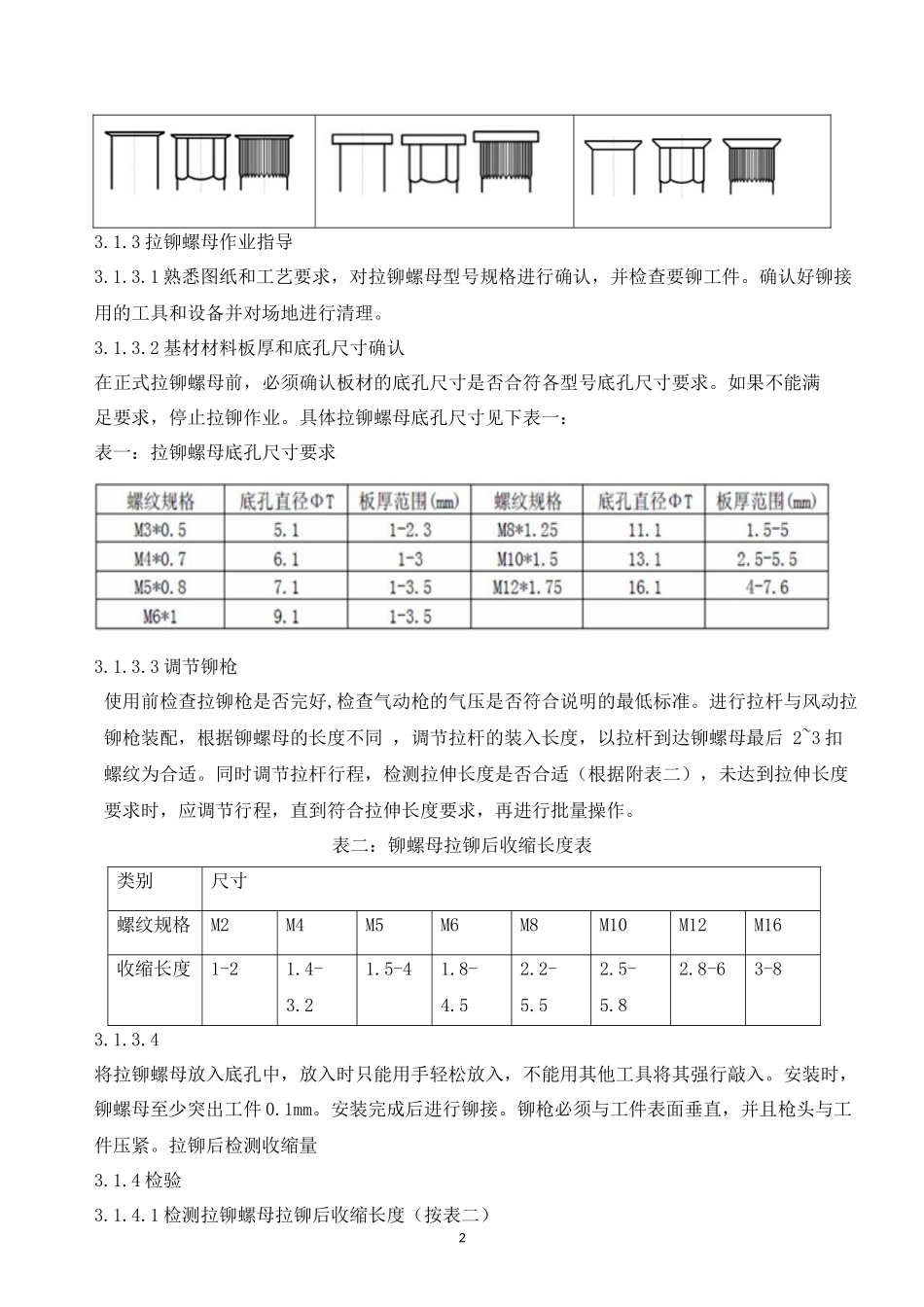

1.目的本规程规定了铆接工艺要求及质量标准2.适用范围本操作指导适用于本公司在制产品的铆螺母、压铆螺母、拉铆钉的铆接工序3.铆接工艺要求3.1拉铆拉铆操作的主要工艺过程是：首先根据铆钉芯棒直径选定铆枪头的孔径，并调整导管位置，用螺母锁紧，然后将铆钉穿入钉孔，套上拉铆枪，夹住铆钉芯棒，枪端顶住铆钉头部，开动铆枪，依靠压缩空气产生的向后拉力，使芯棒的凸肩部分对铆钉形成压力，铆钉出现压缩变形并形成铆钉头，同时，芯棒由于缩颈处断裂而被拉出，铆接完成。3.1.1拉铆螺母又称铆螺母，拉帽，瞬间拉帽，用于各类金属板材、管材等制造工业的紧固领域，目前广泛地使用在汽车、航空、铁道、制冷、电梯、开关、仪器、家具、装饰等机电和轻工产品的装配上。为解决金属薄板、薄管焊接螺母易熔，攻内螺纹易滑牙等缺点而开发，它不需要攻内螺纹，不需要焊接螺母、铆接牢固效率高、使用方便。3.1.2拉铆螺母分类3.1.2.1种类：有通孔的平头、小头、六角不锈钢铆螺母，有盲孔的平头、小头、六角不锈钢铆螺母.3.1.2.2拉铆螺母的头型见下表拉铆螺母头型平头型（f）圆柱头型（C）沉头型（F）1文件名称铆接工艺规范RT-SOP-30-10版本/次A/0生效日期年月日编制人变更记录标记处数更改依据更改人更改日期审核人批准人3.1.3拉铆螺母作业指导3.1.3.1熟悉图纸和工艺要求，对拉铆螺母型号规格进行确认，并检查要铆工件。确认好铆接用的工具和设备并对场地进行清理。3.1.3.2基材材料板厚和底孔尺寸确认在正式拉铆螺母前，必须确认板材的底孔尺寸是否合符各型号底孔尺寸要求。如果不能满足要求，停止拉铆作业。具体拉铆螺母底孔尺寸见下表一：表一：拉铆螺母底孔尺寸要求3.1.3.3调节铆枪使用前检查拉铆枪是否完好,检查气动枪的气压是否符合说明的最低标准。进行拉杆与风动拉铆枪装配，根据铆螺母的长度不同，调节拉杆的装入长度，以拉杆到达铆螺母最后2~3扣螺纹为合适。同时调节拉杆行程，检测拉伸长度是否合适（根据附表二），未达到拉伸长度要求时，应调节行程，直到符合拉伸长度要求，再进行批量操作。表二：铆螺母拉铆后收缩长度表类别尺寸螺纹规格M2M4M5M6M8M10M12M16收缩长度1-21.4-3.21.5-41.8-4.52.2-5.52.5-5.82.8-63-83.1.3.4将拉铆螺母放入底孔中，放入时只能用手轻松放入，不能用其他工具将其强行敲入。安装时，铆螺母至少突出工件0.1mm。安装完成后进行铆接。铆枪必须与工件表面垂直，并且枪头与工件压紧。拉铆后检测收缩量3.1.4检验3.1.4.1检测拉铆螺母拉铆后收缩长度（按表二）23.1.4.2检测拉铆螺母的扭矩（按表三）表三：拉铆螺母的扭矩表3.2压铆压铆就是指在进行铆接过程中在外界压力下，压铆件使机体材料发生塑性变形，而挤入铆装螺钉、螺母结构中特设的预制槽内，从而实现两个零件的可靠连接的方式3.2.1压铆螺母压铆螺母又叫铆螺母，自扣紧螺母，是应用于薄板或钣金上的一种螺母，外形呈圆形，一端带有压花齿及导向槽。其原理是通过压花齿压入钣金的预置孔位，一般而言预置孔的孔径略小于压铆螺母的压花齿，通过压力使压铆螺母的花齿挤入板内使导致孔的的周边产生塑性变形，变形物被挤入导向槽，从而产生锁紧的效果。3.2.2应用优点3.2.2.1板材背面保持完全嵌平；3.2.2.2高抗扭矩阻力；3.2.2.3装备方便，只需简单压铆；5.2.2.4规格系列化，能满足多种设计要求。3.2.3压铆螺母分类压铆螺母从材质上分为快削钢压铆螺母S型，不锈钢压铆螺母CLS型，不锈铁压铆螺母SP型及铜、铝压铆螺母CLA型，分别应于不同的使用环环境。规格从通常是从M2至M12。3.2.3.1压铆螺母型号规格见下表:3表四：压铆螺母规格尺寸表原材料和表面处理规格紧固件材质经过热处理的低碳钢表面处理标准镀锌安装板的硬度HRB80以下螺纹InternalANSIB1.12B/ANSI/ASMEB1.13M,6H产品表述及编号内容型号S-M3-1螺纹编码S-M3-1柄长编码S-M3-1螺纹尺寸*螺距型号螺纹编码A柄长编码(柄长)最大安装板最小厚度安装板孔径+0.08C最大尺寸E±0.25T±0.25孔中心与安装板边缘最小距离碳钢不锈钢M2*0.4SM200.770.8-14.224.26.31.54.810.97121.381.4M2.5*0.45SM2.500.770.8-14.224.26.31.54.810.97121.381.4M3*0.5SM300.770.8-14.224.26...
