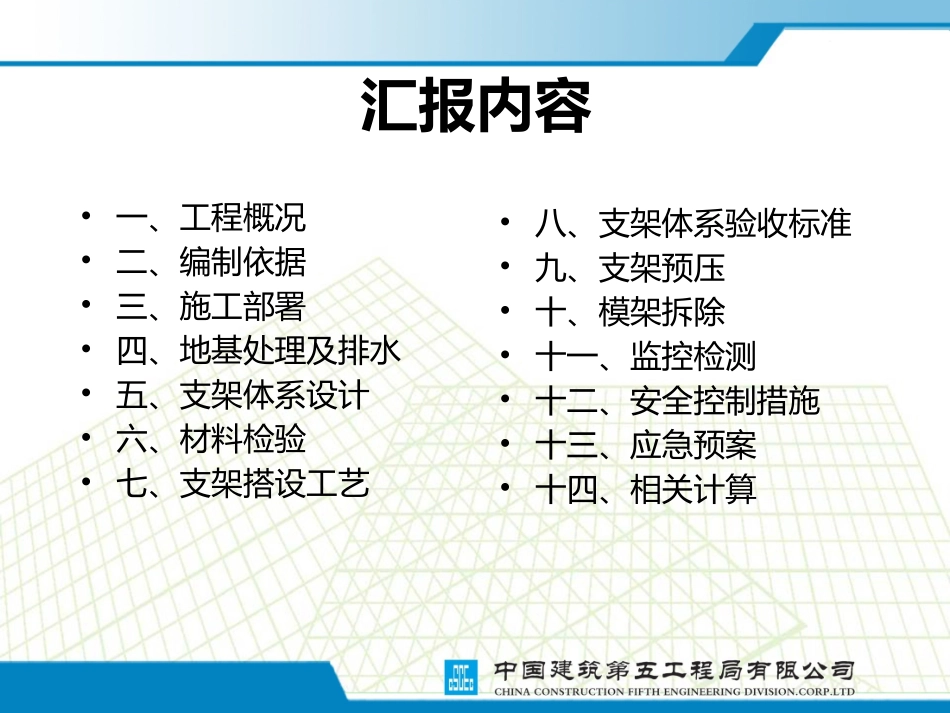

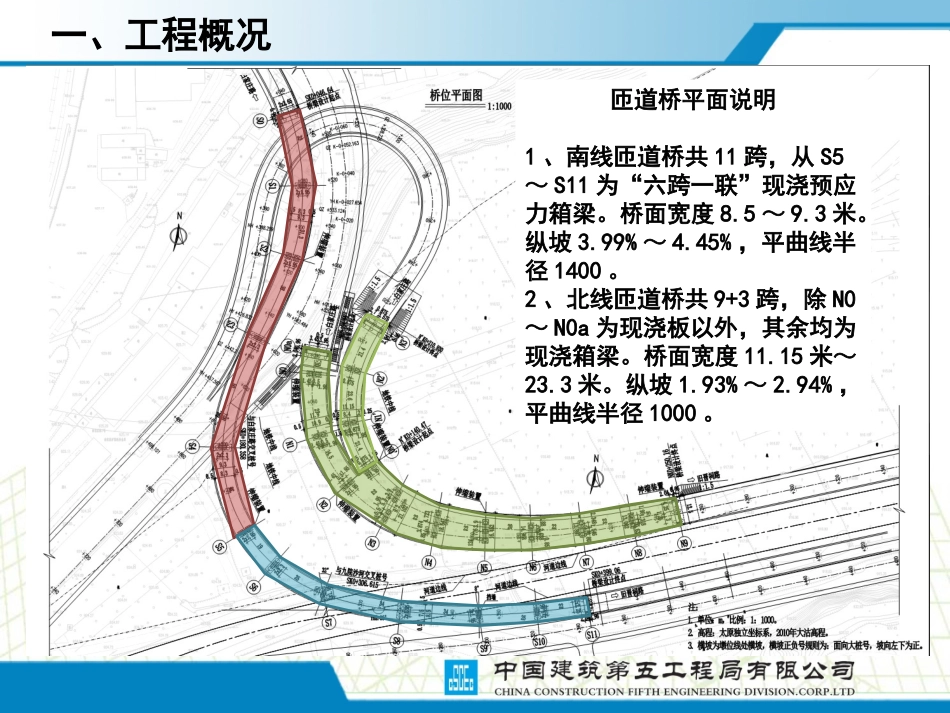

九院沙河与虎峪河连接道路左转匝道工程满堂支架安全专项施工方案汇报内容•一、工程概况•二、编制依据•三、施工部署•四、地基处理及排水•五、支架体系设计•六、材料检验•七、支架搭设工艺•八、支架体系验收标准•九、支架预压•十、模架拆除•十一、监控检测•十二、安全控制措施•十三、应急预案•十四、相关计算一、工程概况匝道桥平面说明1、南线匝道桥共11跨,从S5~S11为“六跨一联”现浇预应力箱梁。桥面宽度8.5~9.3米。纵坡3.99%~4.45%,平曲线半径1400。2、北线匝道桥共9+3跨,除N0~N0a为现浇板以外,其余均为现浇箱梁。桥面宽度11.15米~23.3米。纵坡1.93%~2.94%,平曲线半径1000。S5~S11纵断面说明由于该段承台为深埋,开挖承台时,需在地面往下挖出8米到5米的基坑,在后期的地基处理时将制定专项处理措施。S5S6S7S8S9S10S11梁底标高929.198928.208927.096925.583924.071922.959921.981原地面标高921.15920.82923.56922.69921.4919.61919.2高差8.0487.3883.5362.8932.6713.3492.781一、工程概况一、工程概况N0aN0N1N2N3N4N5N6N7N8N9梁底标高923.758923.565923.039922.501921.954921.347920.701920.113919.478918.868918.334地面标高921.53919.93919.5919.35919.2918.7918.6918.6917.8917.8917.8高差2.2283.6353.5393.1512.7542.6472.1011.5131.6781.0680.534N0a~N9纵断面说明由于该段承台为深埋,开挖承台时,需在地面往下挖出8米的基坑,在后期的地基处理时将制定专项处理措施。一、工程概况N0’N1’N2’N3’梁底标高922.33922.684922.552922.016地面标高920.05920.09920.06919.4高差2.282.5942.4922.614N0’~N3’纵断面说明由于该段承台为深埋,开挖承台时,需在地面往下挖出7米的基坑,在后期的地基处理时将制定专项处理措施。一、工程概况横断面说明普通箱梁为单箱3室,全段箱梁高度均为2米,跨中顶板厚度25公分,底板厚度22公分。翼板宽度1.6米,腹板高度1.33米。一、工程概况横断面说明N2~N5箱梁为单箱5室,全段箱梁高度均为2米,跨中顶板厚度25公分,底板厚度22公分。翼板宽度1.6米,腹板高度1.33米。•地质情况一、工程概况地质说明地层厚度地基承载力素填土2.9米~3.3米120kPa粗砾砂(稍密)3.9米160kPa粉质粘土9.1米180kPa•水文情况一、工程概况一、工程概况•环境调查1、本工程施工范围位于原桃杏村果园,经现场勘探,不存在地下管线。2、北线匝道桥外东北方向30米有一趟低压电线。3、西侧20米外有白家庄现状道路。•危险源分析•1、坍塌事故•2、高处作业•3、机械伤害、物体打击•4、火灾、触电•重难点分析•难点:桥梁支架的地基处理是本工程的难点•重点:施工过程中支架体系的稳定性是工程重点一、工程概况•2.1国家、行业和地方规范•《建筑结构荷载规范》GB50009-2012•《租赁模板支撑架维修保养技术规范》GB50829-2013•《建筑施工临时支撑结构技术规范》JGJ300-2013•《钢管满堂支架预压技术规程》JGJ/T194-2009•《公路桥涵施工技术规范》JTG/TF50-2011•《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010•《建筑施工模板安全技术规范》JGJ162-2008•《建筑施工高处作业安全技术规范》JGJ80-2011•《建筑施工脚手架安全技术规范》JGJ130-2011•《建筑施工安全检查标准》JGJ59-2011•2.2安全管理法律、法规及规范性文件•建设工程安全生产管理条例(国务院第393号文)•《建筑施工安全技术统一规范》GB50870-2013•《危险性较大的分部分项工程安全管理办法》建质[2009]87号•《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号•2.3设计图纸和施工组织设计•太原九院沙河道路快速化改造及综合治理工程施工图纸•太原九院沙河道路快速化改造及综合治理工程施工组织设计•太原九院沙河道路快速化改造及综合治理工程地质勘察报告二、编制依据三、施工部署1、进度计划安排(1)地基处理、模架基础施工:10月5日~10月9日(2)模架搭设:10月10日~10月15日(3)模架预压:10月16日~10月18日(4)模板、钢筋加工:10月19日~10月26日(5)混凝土浇筑:10月27日~10月28日(6)混凝土养生:10月29日~11月4日(...
