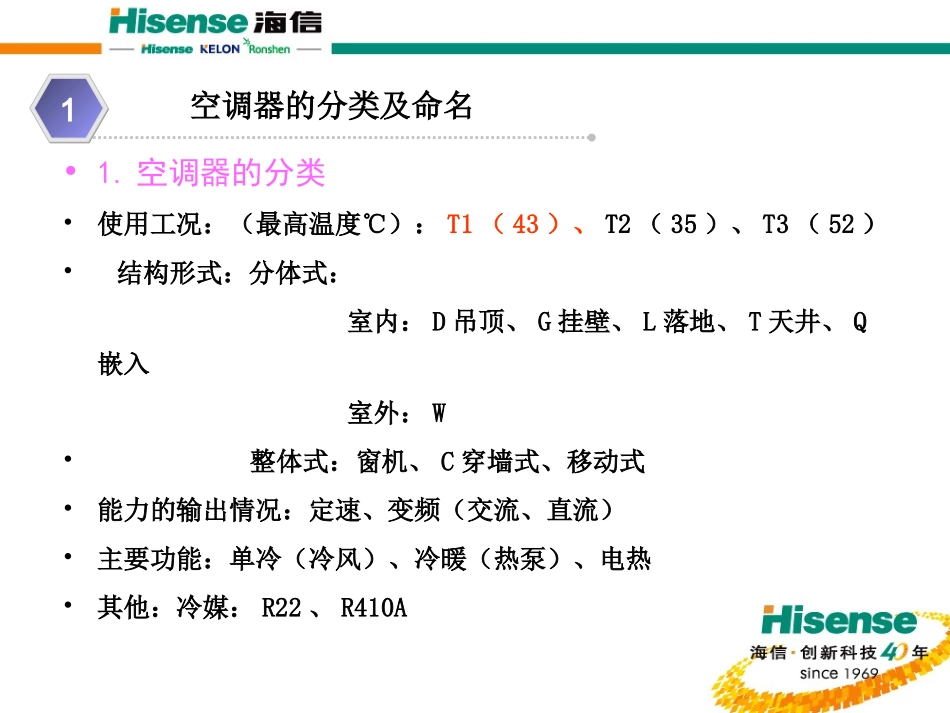

空调制冷系统工作原理编制：顾客服务部技术培训室目录空调器的分类及命名1空调器系统工作原理2空调器系统零部件工作原理3•1.空调器的分类•使用工况：（最高温度℃）：T1（43）、T2（35）、T3（52）•结构形式：分体式：室内：D吊顶、G挂壁、L落地、T天井、Q嵌入室外：W•整体式：窗机、C穿墙式、移动式•能力的输出情况：定速、变频（交流、直流）•主要功能：单冷（冷风）、冷暖（热泵）、电热•其他：冷媒：R22、R410A空调器的分类及命名1KFR-72LW/36FZ（D）BpJ-2空调房间热泵型（冷暖机）名义制冷量72×100W内机代码：L立柜机G挂机室外机产品系列无氟环保冷媒直流变频家电下乡能效等级海信家用直流变频空调型号中字母含义：海信家用直流变频空调型号中字母含义：KFR-72LW/VNFZ（D）BpJ-2空调房间热泵型（冷暖机）名义制冷量72×100W内机代码：L立柜机G挂机室外机产品系列无氟环保冷媒直流变频家电下乡能效等级科龙家用直流变频空调型号中字母含义科龙家用直流变频空调型号中字母含义：：空调器的基本原理从的能量转换的角度可以这样理解：制冷时，通过制冷剂或载冷剂将室内的热量转移到室外释放掉，从而使室内温度降低。而制热的原理正好相反，通过制冷剂或载冷剂将室外的热量转移到室内释放掉，从而使室内温度升高。空调器系统工作原理2共37页第7页蒸发器冷凝器压缩机毛细管吸热放热室内室外过滤器气体液体空调器的能量转换空调制冷、制热实物系统流程图四通阀压缩机冷凝器蒸发器节流元件空调器的制冷原理系统流程图室外热交换器室内热交换器制冷循环压缩机储液罐四通阀消声器毛细管过滤器干燥器截止阀截止阀高压气相高压两相高压液相低压两相低压两相低压气相空调器工作时，制冷系统内的低压、低温制冷剂蒸气被压缩机吸入并压缩为高压、高温的过热蒸气后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸气结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的压力下蒸发，吸取周围热量，同时室内侧风扇使室内空气不断进入蒸发器的翅片间进行热交换，并将放热后变冷的气体送向室内。如此室内外空气不断循环流动，达到降低温度的目的。空调器制冷工作原理空调器的制热原理系统流程图室外热交换器室内热交换器制热循环压缩机储液罐四通阀消声器毛细管过滤器干燥器截止阀截止阀高压气态高压气态高压两相高压液相低压两相低压气态低压两相热泵制热是利用制冷系统的压缩机冷凝热来加热室内空气的，空调器在制冷工作时，低压、低温制冷剂液体在蒸发器内蒸发吸热，而高温、高压制冷剂气体在冷凝器内放热冷凝。热泵制热是通过电磁四通换向阀来改变制冷剂的循环方向的，原来制冷工作时作为蒸发器的室内盘管，变成制热时的冷凝器。实现制热的。由于热泵空调器是通过吸收室外热量来制热的，所以热泵制热能力随室外温度的变化而变化，一般室外气温为0℃时，其制热量为名义制热量的80%。室外气温为-5℃时，其制热量为名义制热量的70%。空调器的制热原理双转子压机解剖图单转子压机解剖图压缩机简介空调用压缩机一般为全封闭制冷压缩机。分类：往复式滚动转子式（单转子双转子）涡旋式压缩机电机分类：直流交流空调器系统零部件工作原理3电动机在壳体的上部，压缩机在下部。偏心轴带动活塞与汽缸内壁接触形成滚动运动。气缸壁设有一个穿通槽，槽内装滑块与活塞外沿接触配合，在弹簧的作用下紧密接触起到密封作用。滑块将月牙形内腔分割为吸气腔和排气腔两部分。在滑块两侧的气缸上设有吸气孔和排气孔，吸气孔没有吸气阀，蒸汽可直接进入吸气腔，排气孔装有排气阀，经它排出的气体进入泵壳内，所以旋转式压缩机壳体内为高压气体。在吸气管上装有气、液分离器，防止“液击”作用。转子式压缩机结构：转子压缩机的分解图偏心轴偏心轴弹簧滑块活塞汽缸转子涡旋式压缩机主要由两个涡旋盘相错180度对置而成，其中一个是固定涡旋盘，而另一个侧是运动涡旋盘，它们在几点上接触并形成一系列月牙形容积。运动涡旋盘一方面为了与固定涡旋盘啮合而保持给定的旋转半径，另一方面做不自转的旋转运动，这是靠安装在动、静涡旋盘之间的...
