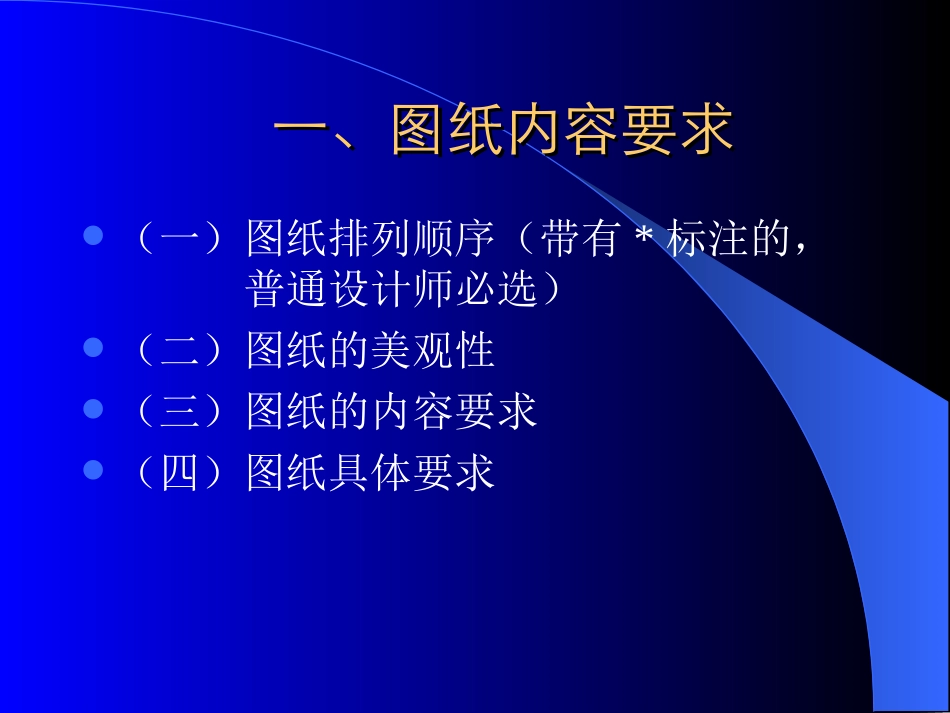

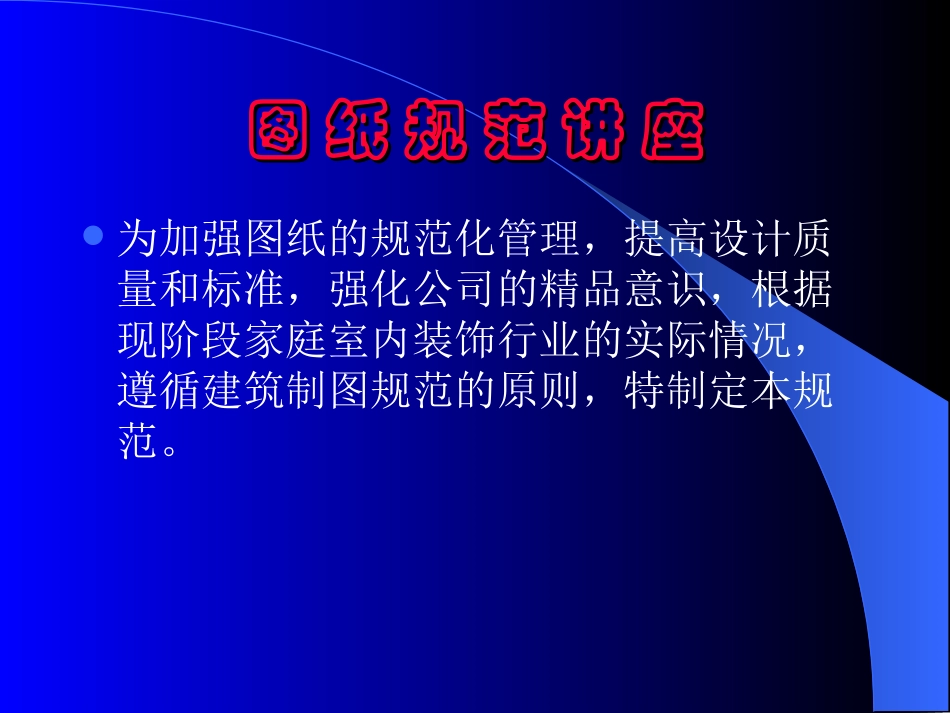

图纸规范讲座图纸规范讲座为加强图纸的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特制定本规范。一、图纸内容要求一、图纸内容要求（一）图纸排列顺序（带有*标注的，普通设计师必选）（二）图纸的美观性（三）图纸的内容要求（四）图纸具体要求（一）图纸排列顺序（一）图纸排列顺序(1）*图纸目录与工程概况（2）装饰工程项目表（逐步推行）（3）表现图（4）*原平面拆改图（5）*平面布置图（6）*天花平面图（7）*电位图（8）*立面图（9）*装饰详图（二）图纸的美观性（二）图纸的美观性正投影图纸的美观由于家庭室内装饰行业的实际情况，客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得更形象，生动，图纸的美观性也非常重要。（二）图纸的美观性（二）图纸的美观性（2）图纸整体包装的装帧要求A设计师交客户的图纸必须使用公司统一下发的封面装订。B封面上客户和设计师的名字必须用公司统一制定的模板打印。C20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用公司统一装订。D交审核的图纸须用公司统一制做的封面模板打印在A3白纸上做封面。（三）图纸的内容要求（三）图纸的内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。（三）图纸的内容要求（三）图纸的内容要求图纸目录工程概况装饰工程项目表表现图原平面拆改图平面布置图天花平面图电位图立面图装饰详图图纸封面图纸封面AA、、图纸目录与工程概况图纸目录与工程概况BB、、装饰工程项目表装饰工程项目表必须注明家庭室内装饰设计每个房间的顶面、墙面、地面、家具、踢脚、门窗及套的材质、品牌、规格、颜色，以便客户及观者对装饰的主材及建议的色彩，配饰思路更清晰。CC、、表现图表现图表现图（计算机表现图或手绘表现图）必须要有图名，一级设计师、二级设计师、必须绘制一张或一张以上，普通设计师是否绘制可自己根据实际需要而定。DD、、原平面拆改图原平面拆改图拆改图必须详细注明量房尺寸；若原墙体、门、窗有改动，设计师必须标明改动前后的位置，改动墙体要用统一的标识来表示。如平面无拆改项目，此图可略。EE、、平面布置图平面布置图平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的建筑构造。平面图须注清立面标识、房间名称、地面材料（包括块料尺寸、规格，边长≥450的块料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调）；烟风道与包管道图标应区别开（参见附表图例）。FF、、天花平面图天花平面图天花平面图为实际施工后的镜像。必须标有天花的细部尺寸、标高及所使用的材料名称。要在图上标明灯具位置，并标明灯的名称或灯具图例。木做及复杂造型顶，应有剖切图，并注明剖切位置。GG、、电位图电位图电位走线只需标明开关与灯位的控制关系，线形宜用细圆弧线，各种强弱电的插座走线不需标明。要有详细的开关（一联、双联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）HH、、立面图立面图各种立面图应按正投影原理所绘制。立面图应包括投影方向可见的建筑、家具、家电的外轮廓线和构造图，墙面做法，材料做法及细部尺寸。各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。剖面图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。II...
