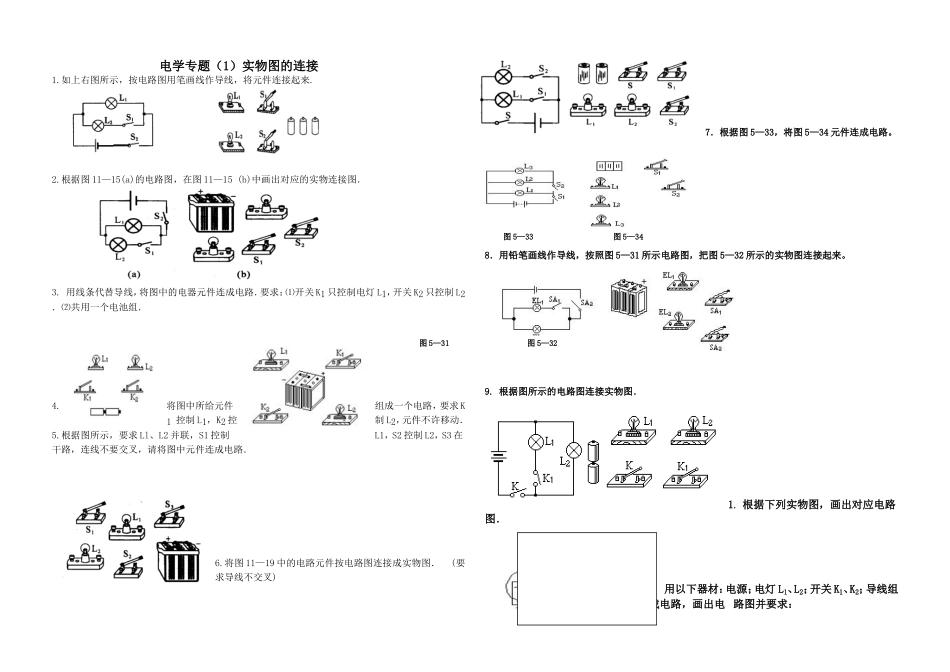

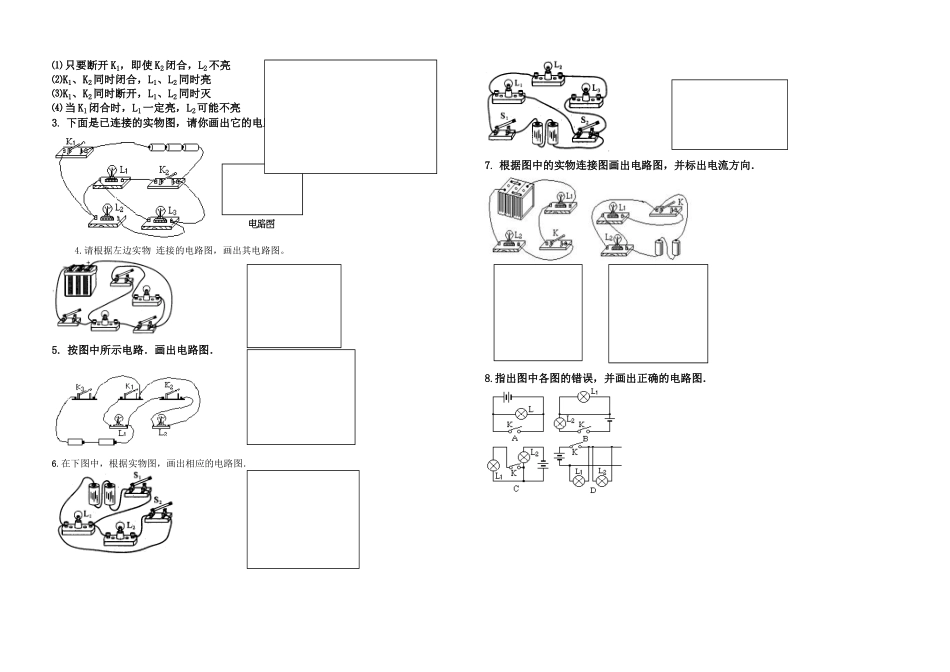

电学专题(1)实物图的连接1.如上右图所示,按电路图用笔画线作导线,将元件连接起来.2.根据图11—15(a)的电路图,在图11—15(b)中画出对应的实物连接图.3.用线条代替导线,将图中的电器元件连成电路.要求:⑴开关K1只控制电灯L1,开关K2只控制L2.⑵共用一个电池组.4.将图中所给元件组成一个电路,要求K1控制L1,K2控制L2,元件不许移动.5.根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.6.将图11—19中的电路元件按电路图连接成实物图.(要求导线不交叉)7.根据图5—33,将图5—34元件连成电路。8.用铅笔画线作导线,按照图5—31所示电路图,把图5—32所示的实物图连接起来。9.根据图所示的电路图连接实物图.1.根据下列实物图,画出对应电路图.2.用以下器材:电源;电灯L1、L2;开关K1、K2;导线组成电路,画出电路图并要求:图5—33图5—34图5—31图5—32⑴只要断开K1,即使K2闭合,L2不亮⑵K1、K2同时闭合,L1、L2同时亮⑶K1、K2同时断开,L1、L2同时灭⑷当K1闭合时,L1一定亮,L2可能不亮3.下面是已连接的实物图,请你画出它的电路图.4.请根据左边实物连接的电路图,画出其电路图。5.按图中所示电路.画出电路图.6.在下图中,根据实物图,画出相应的电路图.7.根据图中的实物连接图画出电路图,并标出电流方向.8.指出图中各图的错误,并画出正确的电路图.
