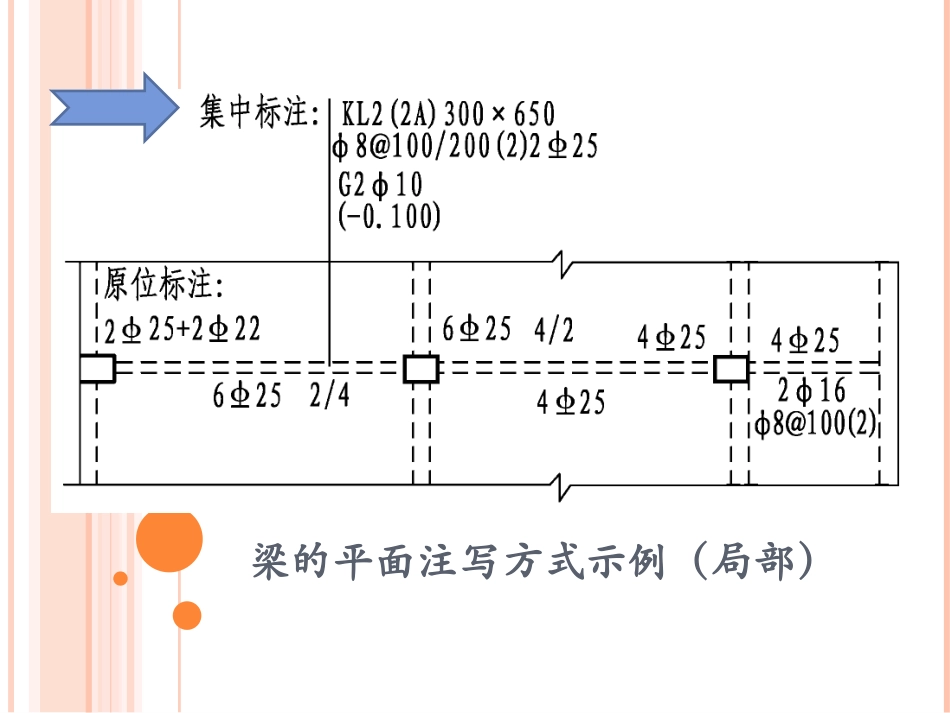

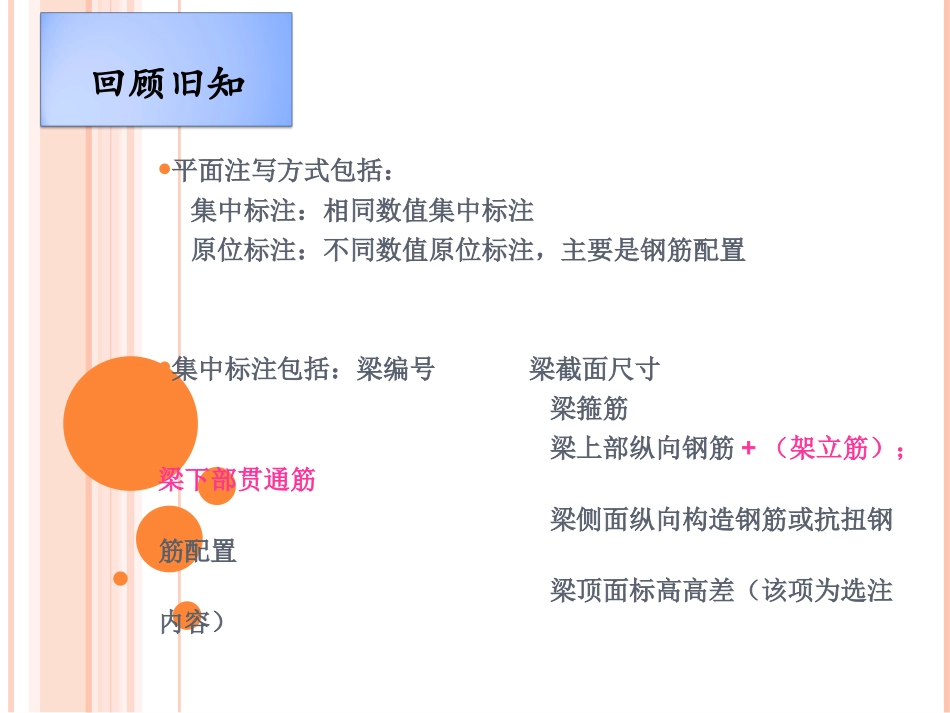

梁的平法施工图原位标注（一）梁支座上部纵向钢筋主讲：宋佳俐回顾旧知平面注写方式包括：集中标注：相同数值集中标注原位标注：不同数值原位标注，主要是钢筋配置集中标注包括：梁编号梁截面尺寸梁箍筋梁上部纵向钢筋+（架立筋）；梁下部贯通筋梁侧面纵向构造钢筋或抗扭钢筋配置梁顶面标高高差（该项为选注内容）梁的平面注写方式示例（局部）原位标注包括1、梁的支座上部纵向钢筋的标注2、梁下部纵向钢筋的标注3、梁上附加箍筋和吊筋的标注本节课的学习任务梁的平面注写方式示例（局部）配筋立面图上部贯通的钢筋支座负筋支座负筋注意：梁支座上部纵向的钢筋包含了梁上部贯通的钢筋，其他的纵向钢筋我们称为支座负筋。梁支座上部纵向的钢筋一、梁支座上部纵向钢筋，根据钢筋配置情况的不同，有不同的表示方法。1：当梁支座上部纵向钢筋只有一种直径，并只在同一排布置时420配筋断面图420原位标注示例（局部）梁的平面注写方式示例（局部）2：当梁支座上部纵向钢筋多余一排时，用斜线“/”将各排纵筋自上而下分开6254/2配筋断面图原位标注示例（局部）梁的平面注写方式示例（局部）3：当梁支座上部同排纵筋有两种直径时，用“+”连接，分开注写，将角部纵筋写在加号前面225+222配筋断面图原位标注示例（局部）练习1：根据配筋断面图，进行原位标注？216+1144：当梁中间支座两边的上部纵向钢筋不同时，需在支座上部两边分别标注425420124254201-1断面图2-2断面图5：当梁中间支座两边的上部纵向钢筋相同时，可仅在支座上部的一边标注配筋值，另一边可以省去不标注。6254/2121-1断面图2-2断面图梁的平面注写方式示例（局部）练习二：画出下列各断面图42312252228@100（2）2101-1断面图2252108@200（2）2-2断面图6254/22108@100（2）6254/22108@200（2）3-3断面图4-4断面图方法一：根据梁的部位，从上往下画1、画出构件截面2、画箍筋3、画梁上部纵向钢筋4、画梁中部两侧钢筋5、画梁下部钢筋6、对钢筋信息进行标注。方法二：根据注写方式，先画集中标注，再画原位标注。二、配筋断面图的画法与步骤总结：1、知识总结我们这节课学习了原位标注中梁支座上部纵向钢筋的标注，对于钢筋配置时可能的各种情况都作了详细的学习。2、过程与方法总结在学习的过程中，对于标注的内容，我们都通过相关的立面图和配筋断面图来清楚的对其进行定位，能清楚的知道各种钢筋在构件中的具体位置。在以后的学习中，大家也能通过这种方法对其他构件中的钢筋进行实际定位。1、知识巩固：根据教材P112页，图5.20模仿绘制梁的平法施工图，并练习画出各个配筋断面图2、预习：梁下部纵向钢筋的标注作业：
