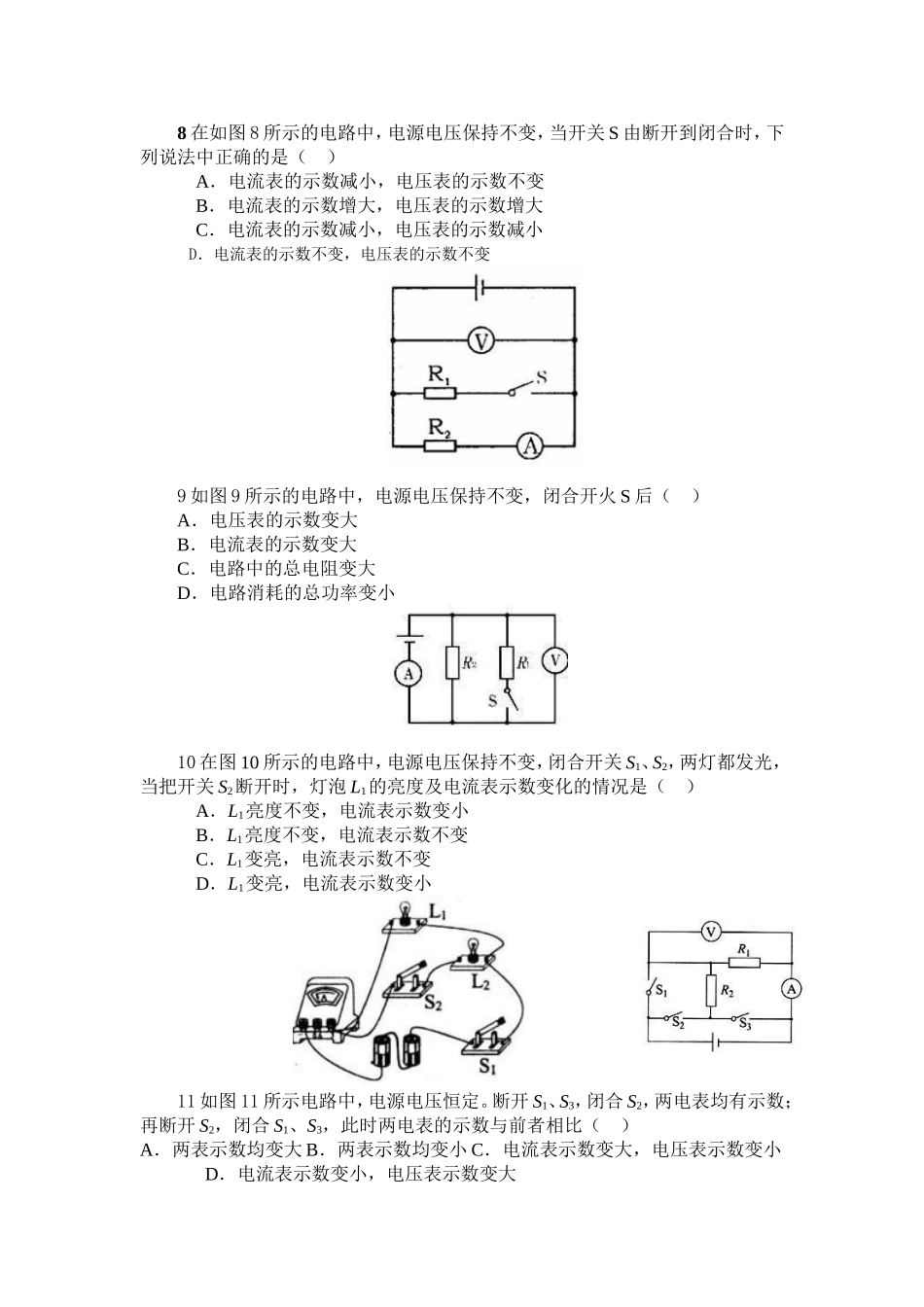

1如图1所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（）A．电流表的读数变大，电压表的读数变小，灯泡变暗B．电流表的读数变小，电压表的读数变大，灯泡变亮C．电流表、电压表的读数都变小，灯泡变暗D．电流表、电压表的读数都变大，灯泡变亮2、在如图2所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V1示数将。（两个空均选填“变小”、“不变”或“变大”）3、在如图3所示的电路中，闭合开关S后，当滑动变阻器的滑片P向右端b滑动的过程中，正确的是A．电流表的示数增大，电灯L变亮B．电压表的示数增大，电灯L变暗C．电流表的示数不变，电灯L变亮D．电压表的示数减小，电灯L变暗4在如图4的示所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电压表V的示数将______________，电流表A与电流表A1示数的差值将_____________。(均选填“变大”、“不变”或“变小”)5如图5所示，当开关S闭合后，若将滑动变阻器的滑片从a端附近逐渐向b端附近移动的过程中，电流表的示数的变化情况是（）A．电流表的示数增大B．电流表的示数减小C．电流表的示数先变大，后变小D．电流表的示数先变小，后变大6如图6所示，闭合开关，当滑片从右端向左端滑动过程中，电流表A的示数，电压表V1的示数，电压表V2的示数（选填“变大”、“变小”或“不变”）解决此类题可以采用极端值法。7如图7所示，电源电压不变，当开关S闭合时，电表示数的变化情况是（）A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大8在如图8所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（）A．电流表的示数减小，电压表的示数不变B．电流表的示数增大，电压表的示数增大C．电流表的示数减小，电压表的示数减小D．电流表的示数不变，电压表的示数不变9如图9所示的电路中，电源电压保持不变，闭合开火S后（）A．电压表的示数变大B．电流表的示数变大C．电路中的总电阻变大D．电路消耗的总功率变小10在图10所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小11如图11所示电路中，电源电压恒定。断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大
