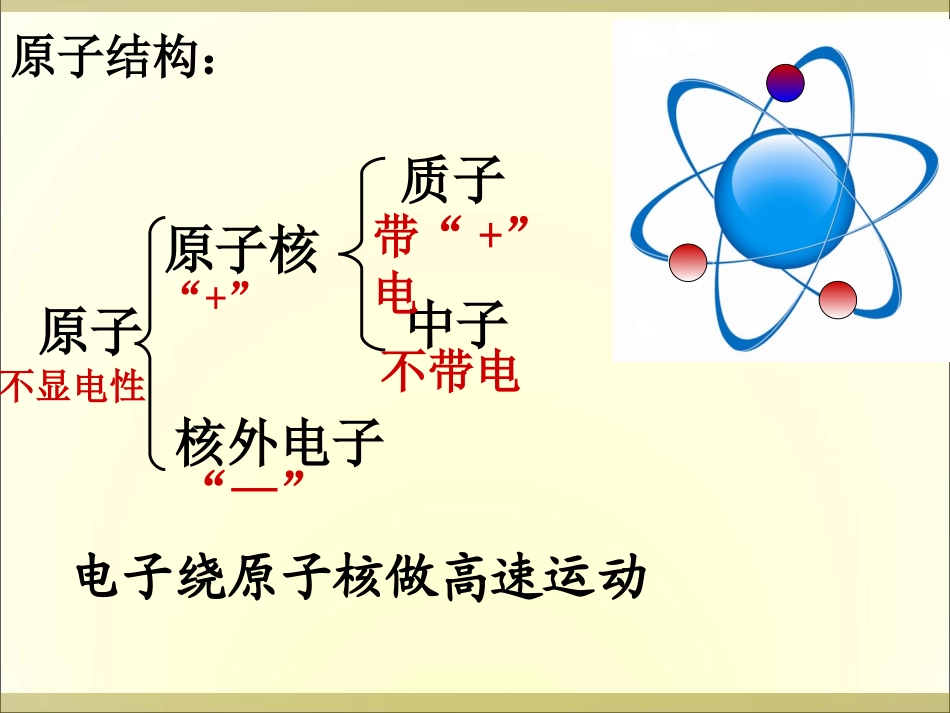

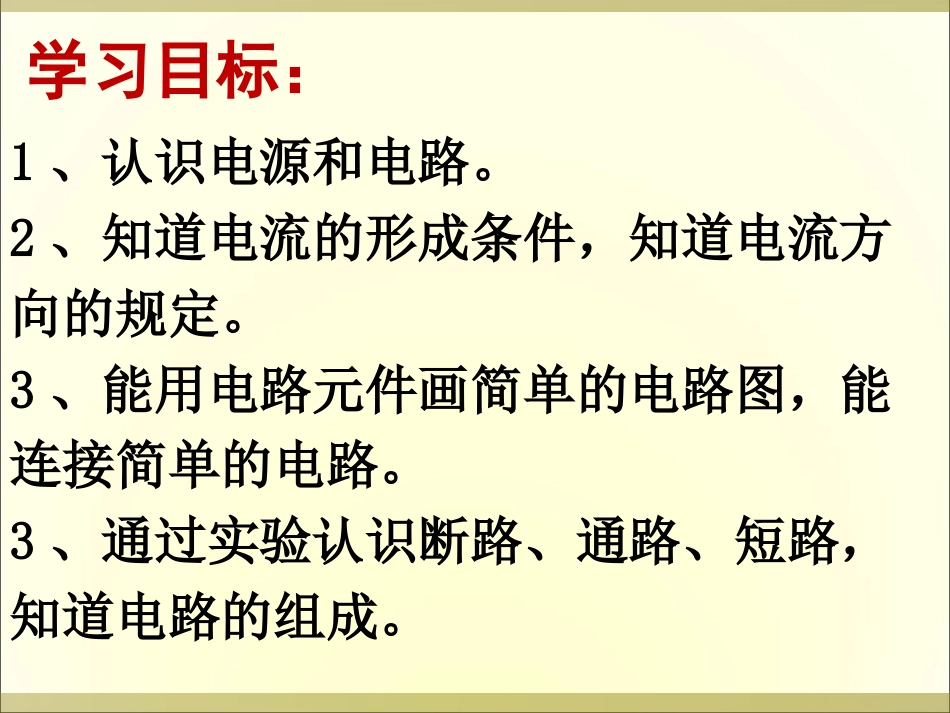

15.2电流和电路学习目标：1、认识电源和电路。2、知道电流的形成条件，知道电流方向的规定。3、能用电路元件画简单的电路图，能连接简单的电路。3、通过实验认识断路、通路、短路，知道电路的组成。原子核外电子原子核质子中子不显电性“+”“—”不带电带“+”电电子绕原子核做高速运动原子结构：5、金属能导电，靠的是自由电子移动。4、同种电荷互相排斥，异种电荷互相吸引。（注：一带电体能吸引另一物体，另一物体可能带电，可能不带电）3、丝绸摩擦玻璃棒，玻璃棒带正电荷，丝绸带负电荷毛皮摩擦橡胶棒，橡胶棒带负电荷，毛皮带正电荷。金属导线中电荷的组成没有通电时自由电子的运动情况通电时自由电子的运动情况1、电流的形成⑴电荷的定向移动形成电流。2、电流的方向我们规定:正电荷的定向移动方向为电流的方向。电源外部电流的方向：⑵持续电流的条件：①要有电源；②电路处处闭合电源正极用电器电源负极3、发光二极管判断电流的方向发光二极管：两根引脚较长的为正极，较短的为负极。正极负极发光二极管也叫LED，具有单向导电的特点。发光二极管也叫LED，具有单向导电的特点。当电流由正极经过LED流向负极时，LED才会发光。当电流由正极经过LED流向负极时，LED才会发光。由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。电源导线用电器开关二、电路的构成③开关：控制电路通断④导线：提供电荷的流动路径②用电器：消耗电能①电源：提供电能干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机各种电源按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关温控开关各种开关电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱各种用电器元件符号电铃按顺序从正极依次画到负极，或从负极依次画到正极。三、怎样画电路图1、元件位置安排要适当，分布要均匀；2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。3、元件不要画在拐角处。请分析如下电路图，指出连错的导线，并改正。1．断路（也叫开路）：某处被断开，没有电流通过的电路。四、电路的状态四、电路的状态②①2．短路：直接用导线将电源正负极相连的电路。电源短路时会损坏电源，甚至引起火灾！②灯泡被短路①电源短路3．通路：处处连通，用电器能够工作的电路。1.电流的形成:2.电流的方向:3.电路的组成:4.电路的状态:5.电路图电荷的定向移动形成电流正电荷的定向移动方向为电流的方向把电源、开关、用电器用导线连接起来组成电路。通路、开路、短路。
