电路的串联和并联VIP免费

电路的串联和并联_第1页
1/32
电路的串联和并联_第2页
2/32
电路的串联和并联_第3页
3/32

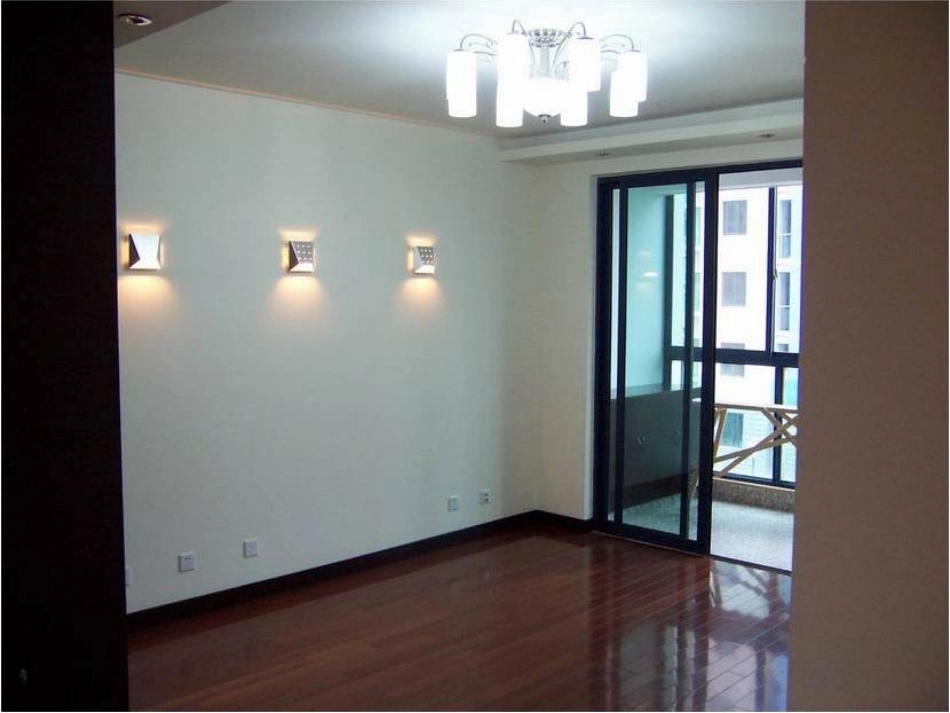

第十三章电路初探电路连接的基本方式欢迎光临指导欢迎光临指导这些用电器是如何连接的?仔细观察一下教室里的插座,开关,电灯以及风扇等它们是如何连接的?现有两个带灯座的小电灯、电池、开关和导线若干,请你试着把它们连接起来,使两个小电灯能同时发光。与同学交流,说说你的设计思路,看看一共有几种不同的连接方式。把有关电路图画在纸上。完成后各组汇报结果(投影展示)。活动一:怎样使两个小电灯亮起来怎样使两个小灯泡亮起来•电路图一L1SL2L1S电路图二:L1SSL1L2用电器逐个顺次连接起来用电器并列地连接起来用电器连接的基本方式把用电器逐个顺次连接起来的方式叫串联电流流过的路径只有1条。用电器并列的连接在一起接入电路的方式叫并联电流路经有多条(有干路和支路)家庭用的各种电器设备采取的是哪种连接方式?它们采用的是连接方式并联串联串联并联并联它们有哪它们有哪些特点?些特点?①画好电路图②按一定顺序③接线过程开关是断开的④避免电源短路三、串联电路的特点:观察实验电路。L1L2⑴闭合开关:灯L1,灯L2;断开开关,灯L1,灯L2。亮亮不亮不亮特点:开关同时控制两只灯的或。亮不亮L1L2⑵闭合开关,灯L1、L2同时,改变开关位置,灯L1、L2,其中一只灯发生故障,发生的现象是。发光另一灯不发光原因是:串联电路中只有条通路,电路上灯的亮灭相互。影响一同时发光特点:特点:电路中只有一条电流路径;电路某处出现电路中只有一条电流路径;电路某处出现问题,影响整个电路。问题,影响整个电路。开关的作用开关的作用::控制整个电路。控制整个电路。电路元件逐个顺次连接起来电路元件逐个顺次连接起来的电路的电路串联串联四、并联电路的特点:K1K2K3K1K2K3在上面电路图中,开关K1跟开关K2、K3作用相同吗?并联电路中各用电器的工作是否会发生相互影响?K1K3K2不同不会1、开关与用电器总是联的2、如果要使几个用电器工作时互不影响,即任一个用电器的通断不影响其他用电器的通断,这几个用电器必须联。3、在并联电路中,接在干路的开关跟接在支路上的开关作用4、用电器联时,任何一只用电器开路则其他用电器都不能工作5、举出生活中用电器串联或并联的事例。串并不同串把两只电灯L1、L2连接成下图的电路。⑴闭合开关S1、S2。闭合开关S,灯L1;灯L2,断开开关S,灯L1,灯L2。亮亮不亮不亮特点1:干路开关控制上的电灯。整个电路⑵、闭合开关S。闭合开关S1,灯L1;断开开关S1,灯L1。闭合开关S2,灯L2;断开开关S2,灯L2。亮不亮亮不亮⑶闭合开关S、S1、S2,灯L1、L2,拿掉一只灯,另一只灯。特点2:支路开关控制上的电灯该支路亮亮特点3:并联电路中各支路上的电灯影响。并联并联用电器并列连接起来的电路。用电器并列连接起来的电路。干路:所有电流流经的电路。干路:所有电流流经的电路。支路:部分电流流经的电路。支路:部分电流流经的电路。特点:特点:电路中有多条电流路径;各支路互不影响。电路中有多条电流路径;各支路互不影响。干路开关的作用干路开关的作用::控制整个电路。控制整个电路。支路开关的作用:支路开关的作用:控制本支路。控制本支路。串联电路:把用电器逐个顺次逐个顺次连接起来的电路,没有分支。并联电路:把用电器并列地并列地连接起来的电路,有两条(或多条)路径,电路中有干路和支路之分。电路的连接特点比较:串联电路:各用电器工作相互影响,工作状态相同。任意一个用电器不工作,其他用电器均停止工作。并联电路:各用电器彼此独立工作,互不影响。某一条支路断开时,其他支路上的用电器照常工作。电路的工作特点比较:串联电路:一只开关可控制所有用电器工作,且与开关的位置无关。并联电路:干路上的开关可以控制所有用电器,而支路上的开关只能控制所在支路上的用电器。电路的开关控制特点比较:考考你考考你请你判断教室里的请你判断教室里的日光灯是如何连接的?日光灯是如何连接的?为什么?为什么?教室里日光灯的连接方式教室里日光灯的连接方式并联【思考】冰箱的压缩机和冷藏室的照明灯之冰箱的压缩机和冷藏室的照明灯之间是怎样连接的?间是怎样连接的?【典型例题1】下列电路图是串联或并联,有无短...
