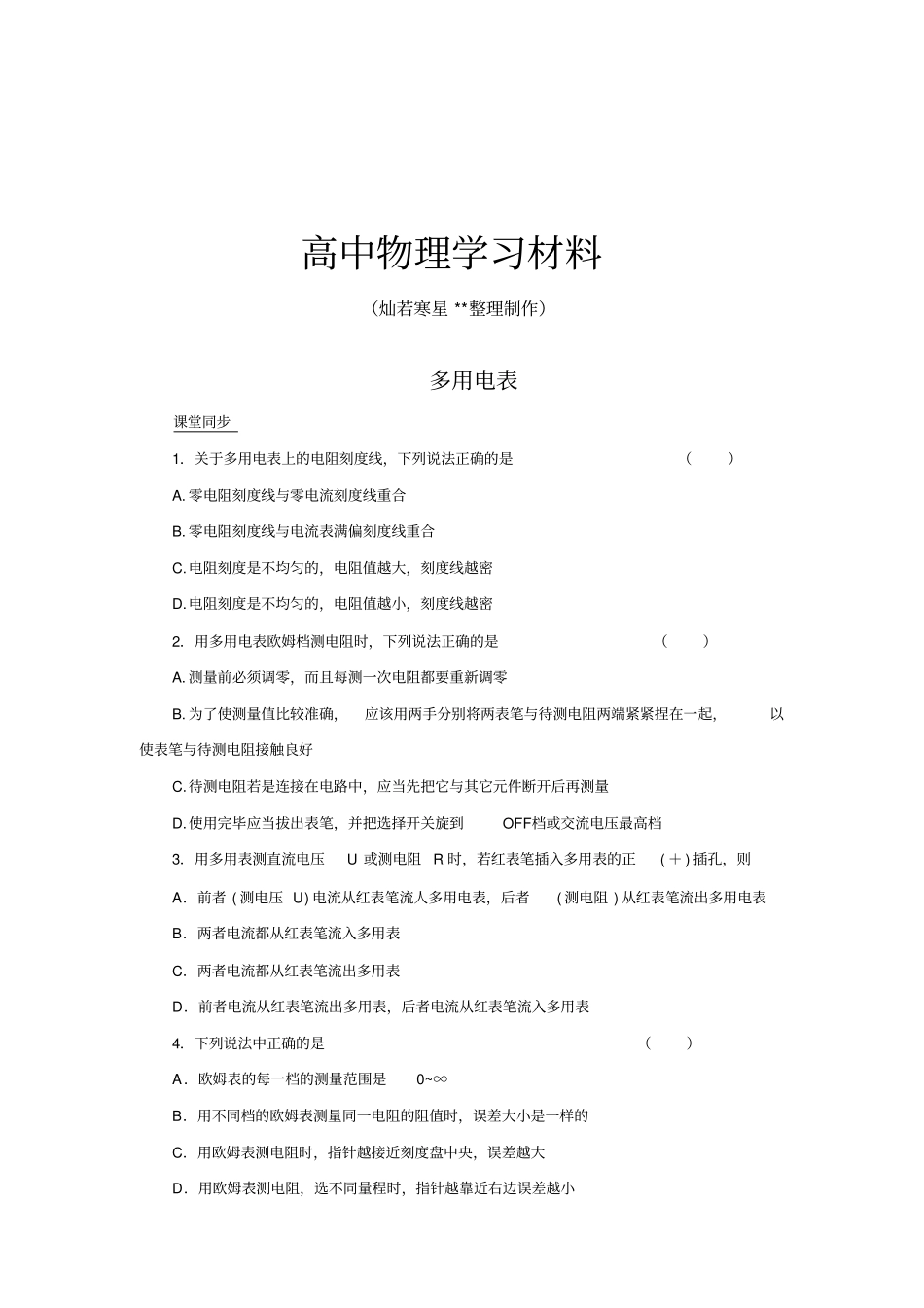

高中物理学习材料（灿若寒星**整理制作）多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小5．把一个量程为5mA的电流表改装成欧姆表R×1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是（）A．50ΩB．100ΩC．16.7ΩD．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210ΩB．接近5.5ΩC．明显大于1210ΩD．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为Ig=300μA，内阻rg=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势1.5V，用它测量电阻Rx，能准确测量的阻值范围是（）A．30kΩ∽80KΩB．3kΩ∽8kΩC．300Ω∽800ΩD．30Ω∽80Ω课后巩固1．如图2-49(a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图().2．用多用电表的欧姆档（×1KΩ）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明（）A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与GRR0Rx黑笔E红笔图2-48图2-49图2-50图2-52原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为()A．100Ω，100ΩB．200Ω，100ΩC．50Ω，100ΩD．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R相比()A．R’=RB．R’＞RC．R’＜RD．无法确定5．如图2-52所示是把量程为3mA的电流表改装成欧姆表的示意图，其中E1=1.5V。结束后若将原电流表3mA刻度处定为零阻值位置，则2mA刻度处应标多少？ImA刻度处应标多少？提速训练1．一只灵敏电流表满偏电流为200μA，把它改装成欧姆表后，用它测量10kΩ电阻时，表针恰好指在100μA处，用它测量另一只电阻Rx时，表针指在50μA处，则Rx=。2．某同学测量一只未知阻值的电阻．（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图2-53（甲）所示．请你读出其阻值大小为_____________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_________________．（2）若该同学再用“伏安法”测量该电阻，所用器材如图2-53（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．（3）该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将图2-53___________（填“大...
