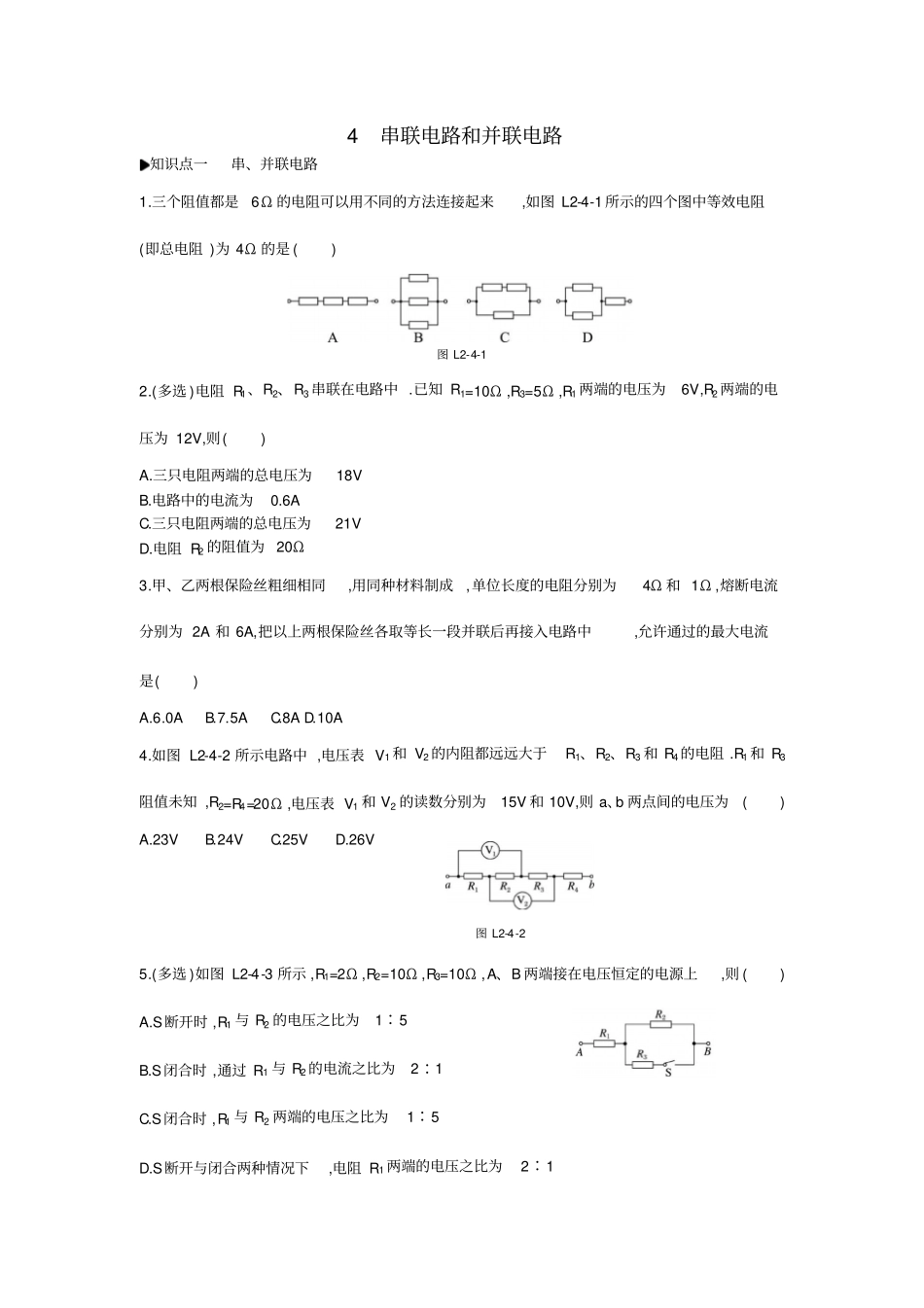

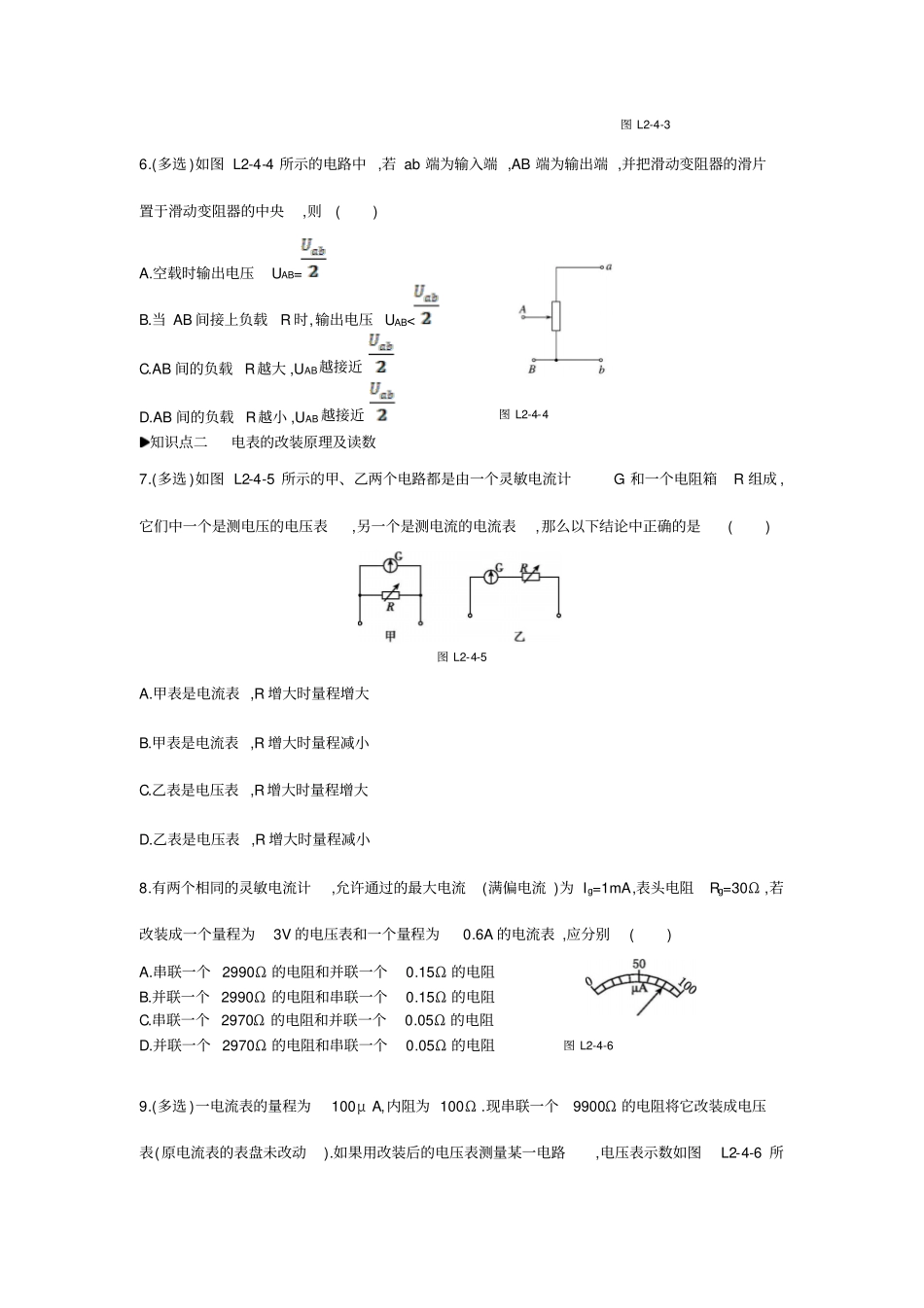

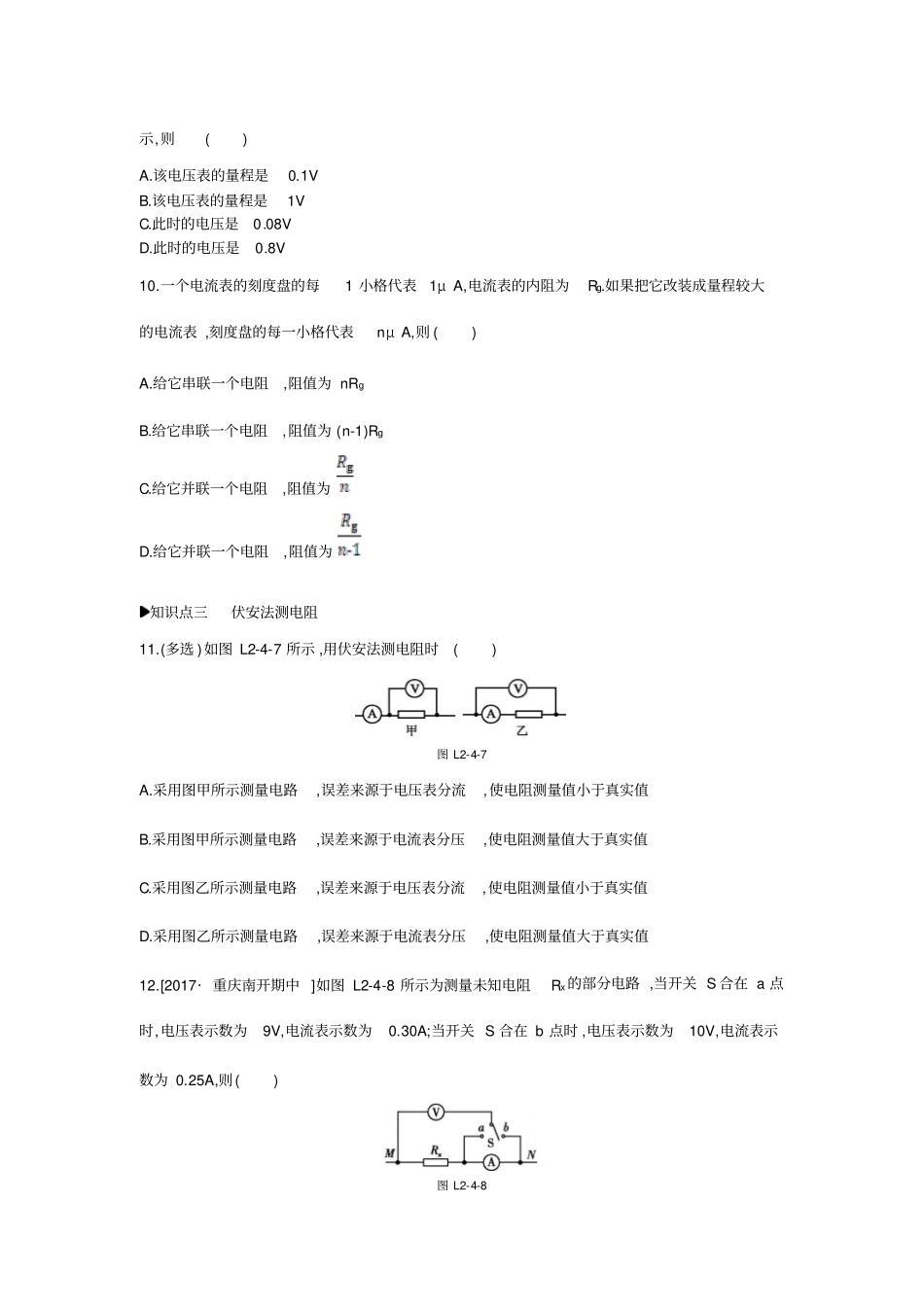

4串联电路和并联电路知识点一串、并联电路1.三个阻值都是6Ω的电阻可以用不同的方法连接起来,如图L2-4-1所示的四个图中等效电阻(即总电阻)为4Ω的是()图L2-4-12.(多选)电阻R1、R2、R3串联在电路中.已知R1=10Ω,R3=5Ω,R1两端的电压为6V,R2两端的电压为12V,则()A.三只电阻两端的总电压为18VB.电路中的电流为0.6AC.三只电阻两端的总电压为21VD.电阻R2的阻值为20Ω3.甲、乙两根保险丝粗细相同,用同种材料制成,单位长度的电阻分别为4Ω和1Ω,熔断电流分别为2A和6A,把以上两根保险丝各取等长一段并联后再接入电路中,允许通过的最大电流是()A.6.0AB.7.5AC.8AD.10A4.如图L2-4-2所示电路中,电压表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻.R1和R3阻值未知,R2=R4=20Ω,电压表V1和V2的读数分别为15V和10V,则a、b两点间的电压为()A.23VB.24VC.25VD.26V图L2-4-25.(多选)如图L2-4-3所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B两端接在电压恒定的电源上,则()A.S断开时,R1与R2的电压之比为1∶5B.S闭合时,通过R1与R2的电流之比为2∶1C.S闭合时,R1与R2两端的电压之比为1∶5D.S断开与闭合两种情况下,电阻R1两端的电压之比为2∶1图L2-4-36.(多选)如图L2-4-4所示的电路中,若ab端为输入端,AB端为输出端,并把滑动变阻器的滑片置于滑动变阻器的中央,则()A.空载时输出电压UAB=B.当AB间接上负载R时,输出电压UABθ2,两表示数相等14.(多选)四个相同的表头分别改装成两个电流表和两个电压表,电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,把它们按图L2-4-9所示接入电...
