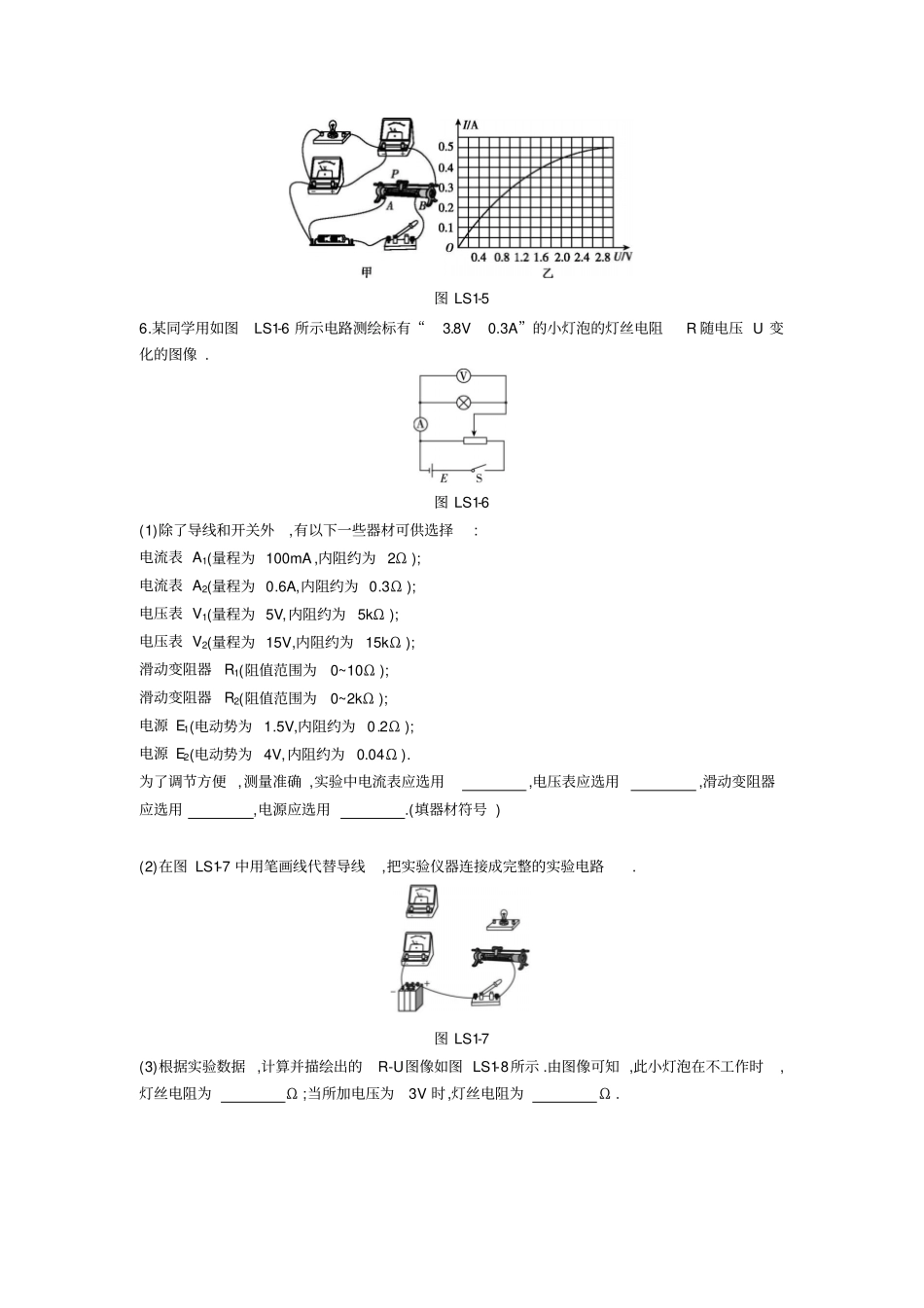

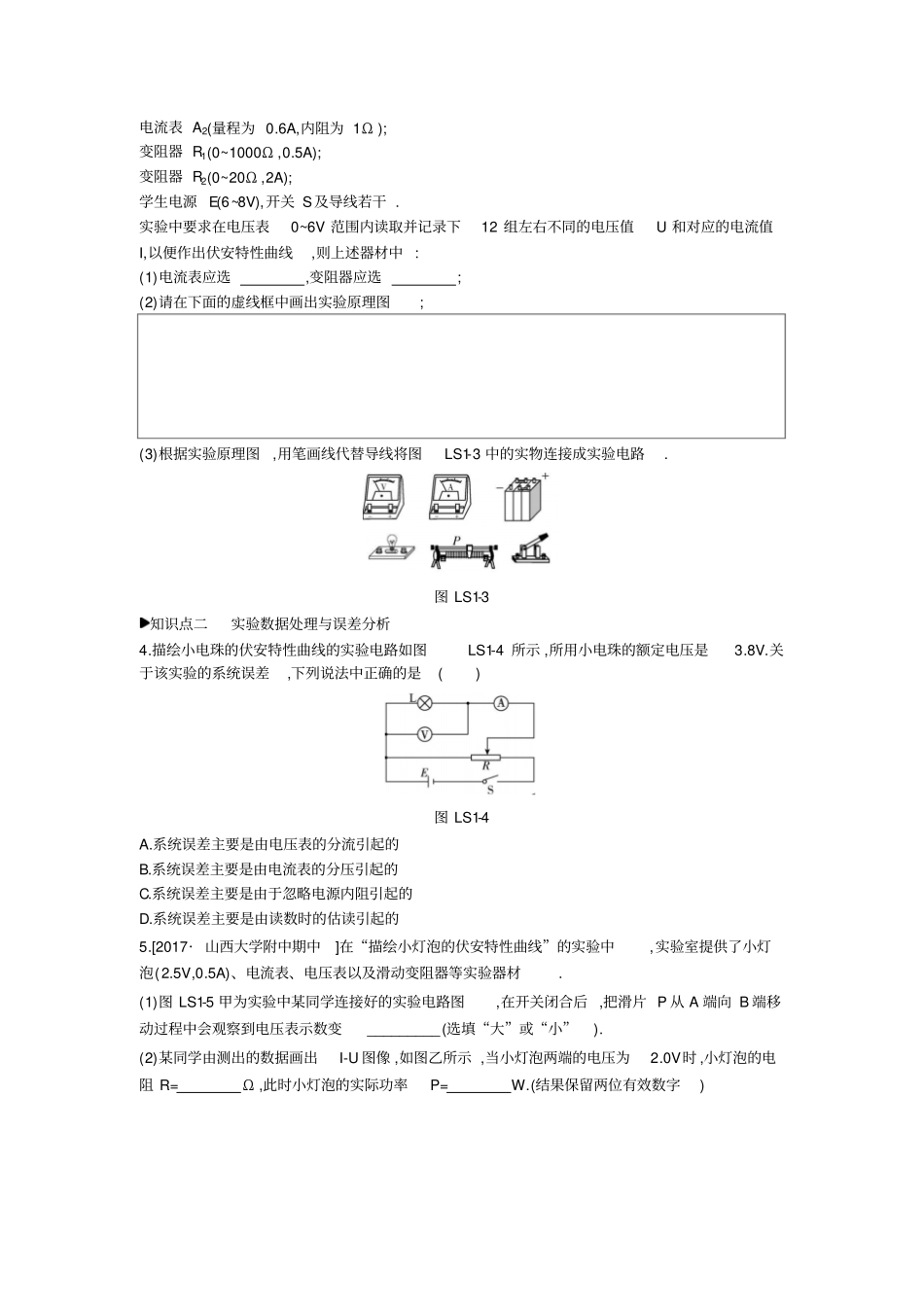

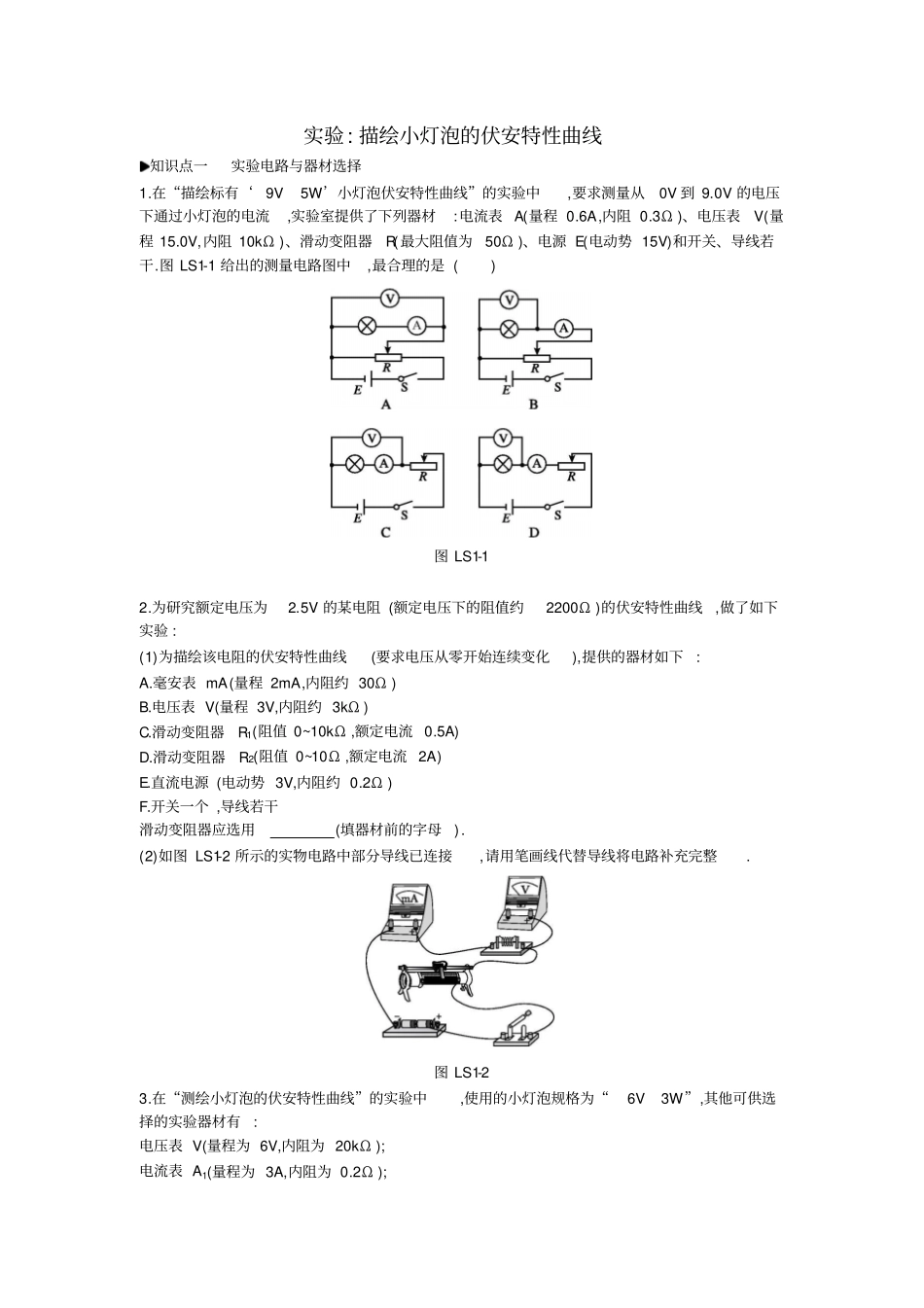

实验:描绘小灯泡的伏安特性曲线知识点一实验电路与器材选择1.在“描绘标有‘9V5W’小灯泡伏安特性曲线”的实验中,要求测量从0V到9.0V的电压下通过小灯泡的电流,实验室提供了下列器材:电流表A(量程0.6A,内阻0.3Ω)、电压表V(量程15.0V,内阻10kΩ)、滑动变阻器R(最大阻值为50Ω)、电源E(电动势15V)和开关、导线若干.图LS1-1给出的测量电路图中,最合理的是()图LS1-12.为研究额定电压为2.5V的某电阻(额定电压下的阻值约2200Ω)的伏安特性曲线,做了如下实验:(1)为描绘该电阻的伏安特性曲线(要求电压从零开始连续变化),提供的器材如下:A.毫安表mA(量程2mA,内阻约30Ω)B.电压表V(量程3V,内阻约3kΩ)C.滑动变阻器R1(阻值0~10kΩ,额定电流0.5A)D.滑动变阻器R2(阻值0~10Ω,额定电流2A)E.直流电源(电动势3V,内阻约0.2Ω)F.开关一个,导线若干滑动变阻器应选用(填器材前的字母).(2)如图LS1-2所示的实物电路中部分导线已连接,请用笔画线代替导线将电路补充完整.图LS1-23.在“测绘小灯泡的伏安特性曲线”的实验中,使用的小灯泡规格为“6V3W”,其他可供选择的实验器材有:电压表V(量程为6V,内阻为20kΩ);电流表A1(量程为3A,内阻为0.2Ω);电流表A2(量程为0.6A,内阻为1Ω);变阻器R1(0~1000Ω,0.5A);变阻器R2(0~20Ω,2A);学生电源E(6~8V),开关S及导线若干.实验中要求在电压表0~6V范围内读取并记录下12组左右不同的电压值U和对应的电流值I,以便作出伏安特性曲线,则上述器材中:(1)电流表应选,变阻器应选;(2)请在下面的虚线框中画出实验原理图;(3)根据实验原理图,用笔画线代替导线将图LS1-3中的实物连接成实验电路.图LS1-3知识点二实验数据处理与误差分析4.描绘小电珠的伏安特性曲线的实验电路如图LS1-4所示,所用小电珠的额定电压是3.8V.关于该实验的系统误差,下列说法中正确的是()图LS1-4A.系统误差主要是由电压表的分流引起的B.系统误差主要是由电流表的分压引起的C.系统误差主要是由于忽略电源内阻引起的D.系统误差主要是由读数时的估读引起的5.[2017·山西大学附中期中]在“描绘小灯泡的伏安特性曲线”的实验中,实验室提供了小灯泡(2.5V,0.5A)、电流表、电压表以及滑动变阻器等实验器材.(1)图LS1-5甲为实验中某同学连接好的实验电路图,在开关闭合后,把滑片P从A端向B端移动过程中会观察到电压表示数变_________(选填“大”或“小”).(2)某同学由测出的数据画出I-U图像,如图乙所示,当小灯泡两端的电压为2.0V时,小灯泡的电阻R=Ω,此时小灯泡的实际功率P=W.(结果保留两位有效数字)图LS1-56.某同学用如图LS1-6所示电路测绘标有“3.8V0.3A”的小灯泡的灯丝电阻R随电压U变化的图像.图LS1-6(1)除了导线和开关外,有以下一些器材可供选择:电流表A1(量程为100mA,内阻约为2Ω);电流表A2(量程为0.6A,内阻约为0.3Ω);电压表V1(量程为5V,内阻约为5kΩ);电压表V2(量程为15V,内阻约为15kΩ);滑动变阻器R1(阻值范围为0~10Ω);滑动变阻器R2(阻值范围为0~2kΩ);电源E1(电动势为1.5V,内阻约为0.2Ω);电源E2(电动势为4V,内阻约为0.04Ω).为了调节方便,测量准确,实验中电流表应选用,电压表应选用,滑动变阻器应选用,电源应选用.(填器材符号)(2)在图LS1-7中用笔画线代替导线,把实验仪器连接成完整的实验电路.图LS1-7(3)根据实验数据,计算并描绘出的R-U图像如图LS1-8所示.由图像可知,此小灯泡在不工作时,灯丝电阻为Ω;当所加电压为3V时,灯丝电阻为Ω.图LS1-87.某同学在“测绘小灯泡的伏安特性曲线”的实验中,得到如下表所示的几组U、I数据:编号12345678U/V0.200.601.001.401.802.202.603.00I/A0.0200.0600.1000.1400.1700.1900.2000.205(1)试在图LS1-9中画出U-I图线.图LS1-9(2)当U<1.40V时,灯丝电压与电流成比,灯丝电阻(选填“增大”“减小”或“不变”);当U>1.40V时,灯丝的温度逐渐升高,其电阻随温度升高而(选填“增大”“减小”或“不变”).1.B[解析]要求电压从0到额定电压变化,所以滑动变阻器必须采用分压接法,标有“9V5W”的小灯泡在额定电压下的电阻R=Ω=16.2Ω,因R<,电流表采用外接法,选项B正确.2.(1)D(2)如图所示[解析]描绘伏安特性曲线要求电压或电流从0开始调节,滑动变阻器采用分压式接法,选最大阻值较小的变阻器,因待测...
