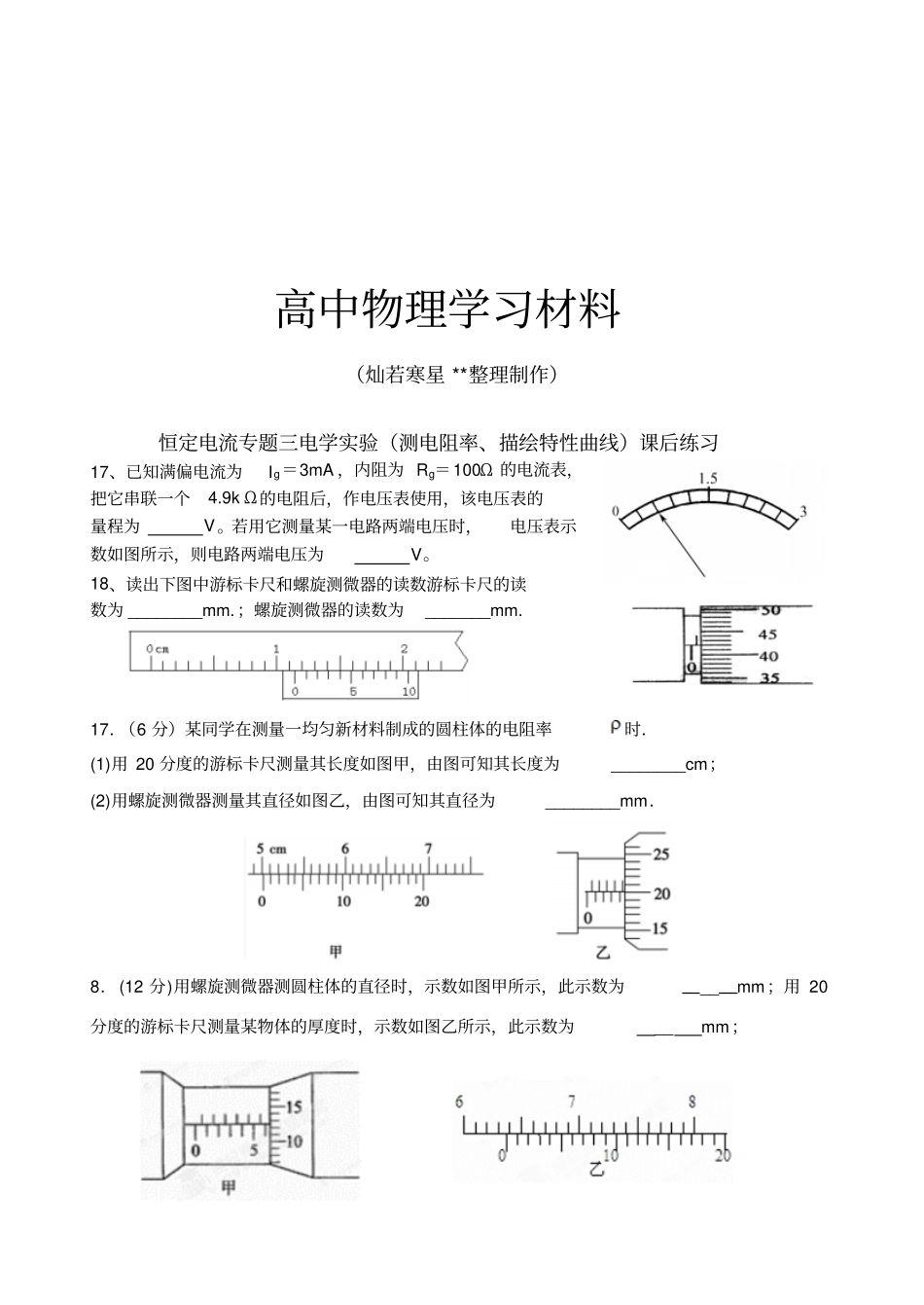

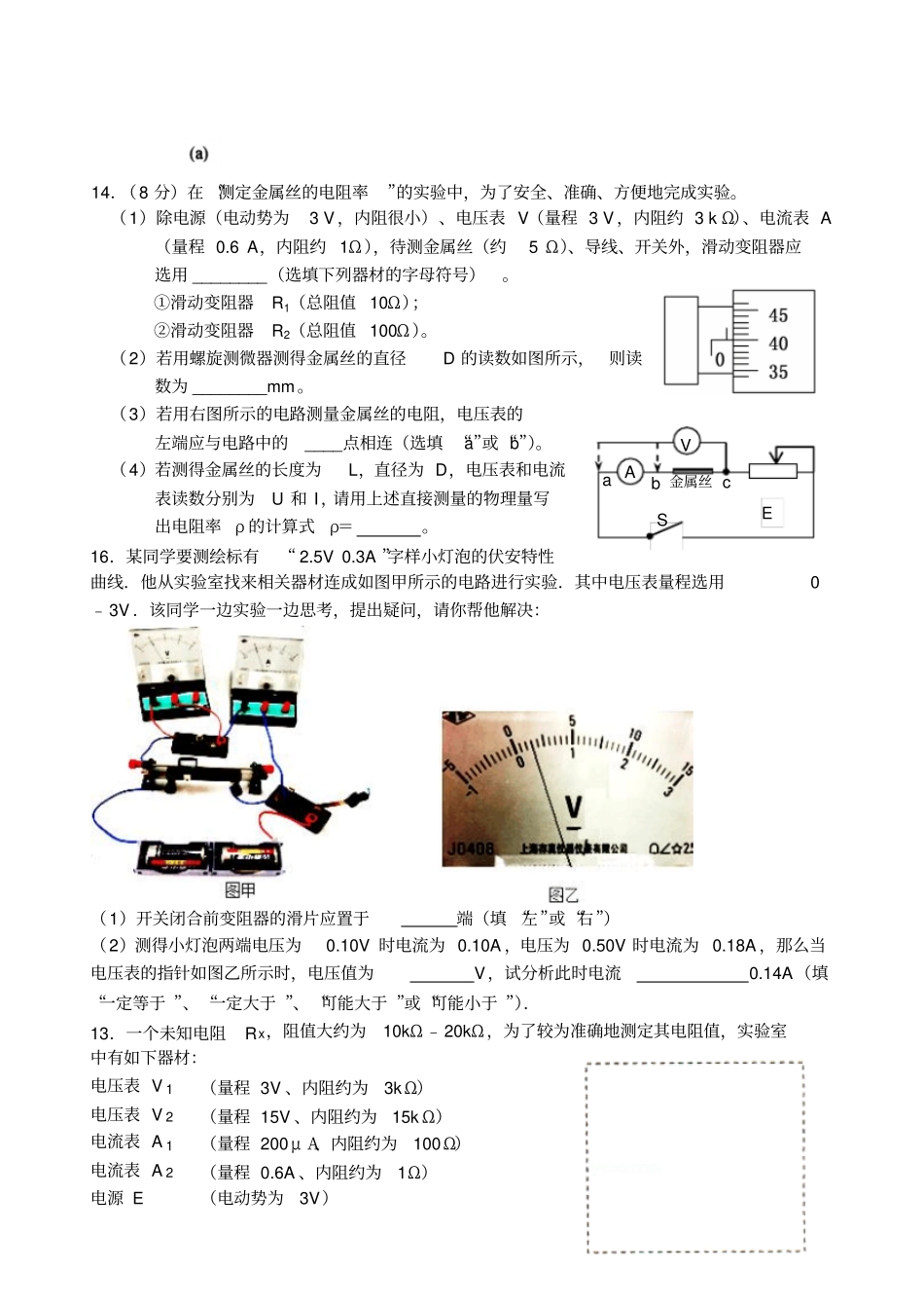

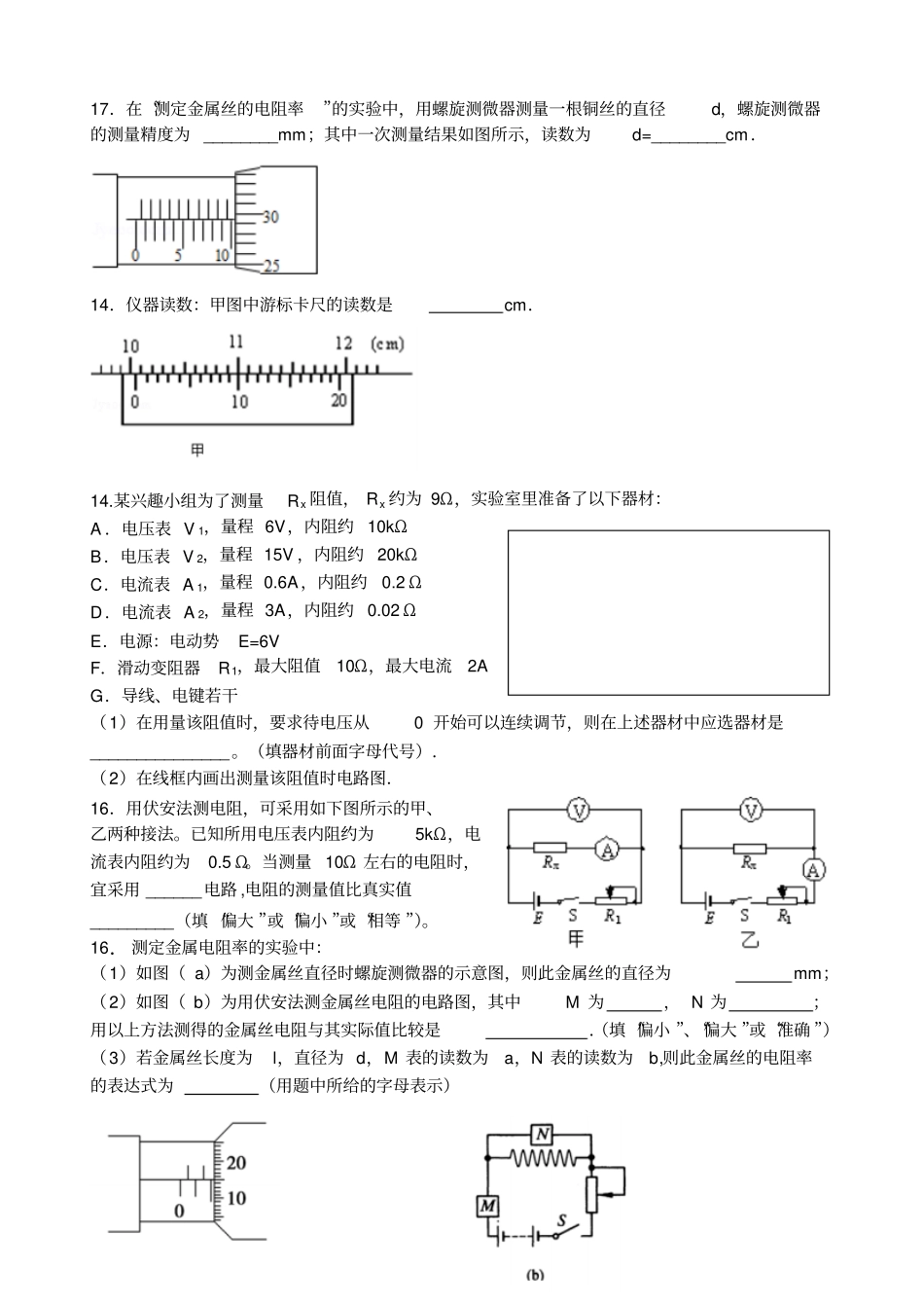

高中物理学习材料（灿若寒星**整理制作）恒定电流专题三电学实验（测电阻率、描绘特性曲线）课后练习17、已知满偏电流为Ig＝3mA，内阻为Rg＝100Ω的电流表，把它串联一个4.9kΩ的电阻后，作电压表使用，该电压表的量程为V。若用它测量某一电路两端电压时，电压表示数如图所示，则电路两端电压为V。18、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为________mm.；螺旋测微器的读数为_______mm.17．（6分）某同学在测量一均匀新材料制成的圆柱体的电阻率时．(1)用20分度的游标卡尺测量其长度如图甲，由图可知其长度为________cm；(2)用螺旋测微器测量其直径如图乙，由图可知其直径为________mm．8．(12分)用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为__mm；用20分度的游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为__mm；17．在“测定金属丝的电阻率”的实验中，用螺旋测微器测量一根铜丝的直径d，螺旋测微器的测量精度为________mm；其中一次测量结果如图所示，读数为d=________cm．14．仪器读数：甲图中游标卡尺的读数是cm．14.某兴趣小组为了测量Rx阻值，Rx约为9Ω，实验室里准备了以下器材：A．电压表V1，量程6V，内阻约10kΩB．电压表V2，量程15V，内阻约20kΩC．电流表A1，量程0.6A，内阻约0.2ΩD．电流表A2，量程3A，内阻约0.02ΩE．电源：电动势E=6VF．滑动变阻器R1，最大阻值10Ω，最大电流2AG．导线、电键若干（1）在用量该阻值时，要求待电压从0开始可以连续调节，则在上述器材中应选器材是_______________。（填器材前面字母代号）．（2）在线框内画出测量该阻值时电路图．16．用伏安法测电阻，可采用如下图所示的甲、乙两种接法。已知所用电压表内阻约为5kΩ，电流表内阻约为0.5Ω。当测量10Ω左右的电阻时，宜采用______电路,电阻的测量值比真实值_________（填“偏大”或“偏小”或“相等”）。16．测定金属电阻率的实验中：（1）如图（a）为测金属丝直径时螺旋测微器的示意图，则此金属丝的直径为mm；（2）如图（b）为用伏安法测金属丝电阻的电路图，其中M为，N为；用以上方法测得的金属丝电阻与其实际值比较是．（填“偏小”、“偏大”或“准确”）（3）若金属丝长度为l，直径为d，M表的读数为a，N表的读数为b,则此金属丝的电阻率的表达式为（用题中所给的字母表示）14．（8分）在“测定金属丝的电阻率”的实验中，为了安全、准确、方便地完成实验。（1）除电源（电动势为3V，内阻很小）、电压表V（量程3V，内阻约3kΩ）、电流表A（量程0.6A，内阻约1Ω），待测金属丝（约5Ω）、导线、开关外，滑动变阻器应选用________（选填下列器材的字母符号）。①滑动变阻器R1（总阻值10Ω）；②滑动变阻器R2（总阻值100Ω）。（2）若用螺旋测微器测得金属丝的直径D的读数如图所示，则读数为________mm。（3）若用右图所示的电路测量金属丝的电阻，电压表的左端应与电路中的____点相连（选填“a”或“b”）。（4）若测得金属丝的长度为L，直径为D，电压表和电流表读数分别为U和I，请用上述直接测量的物理量写出电阻率ρ的计算式ρ＝。16．某同学要测绘标有“2.5V0.3A”字样小灯泡的伏安特性曲线．他从实验室找来相关器材连成如图甲所示的电路进行实验．其中电压表量程选用0﹣3V．该同学一边实验一边思考，提出疑问，请你帮他解决：（1）开关闭合前变阻器的滑片应置于端（填“左”或“右”）（2）测得小灯泡两端电压为0.10V时电流为0.10A，电压为0.50V时电流为0.18A，那么当电压表的指针如图乙所示时，电压值为V，试分析此时电流0.14A（填“一定等于”、“一定大于”、“可能大于”或“可能小于”）．13．一个未知电阻Rx，阻值大约为10kΩ﹣20kΩ，为了较为准确地测定其电阻值，实验室中有如下器材：电压表V1（量程3V、内阻约为3kΩ）电压表V2（量程15V、内阻约为15kΩ）电流表A1（量程200μA、内阻约为100Ω）电流表A2（量程0.6A、内阻约为1Ω）电源E（电动势为3V）aESbc金属丝VA滑动变阻器R（最大阻值为200Ω）开关S（1）在实验中电压表选，电流表选．（填V1、V2，A1、A2）为了尽可能减小误差，请你在虚线框中画出本实验的电路图．12．（4分）...
