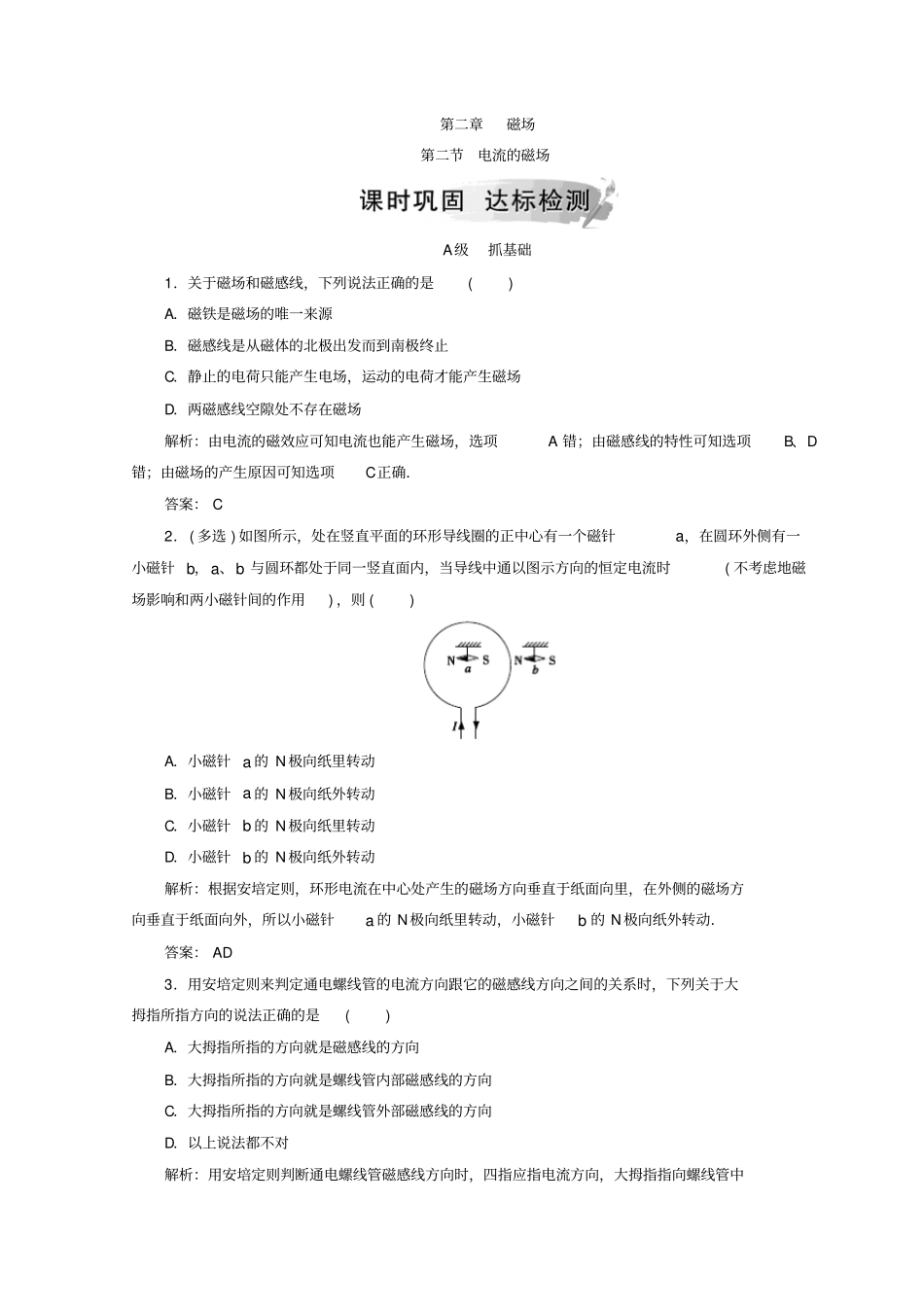

第二章磁场第二节电流的磁场A级抓基础1．关于磁场和磁感线，下列说法正确的是()A．磁铁是磁场的唯一来源B．磁感线是从磁体的北极出发而到南极终止C．静止的电荷只能产生电场，运动的电荷才能产生磁场D．两磁感线空隙处不存在磁场解析：由电流的磁效应可知电流也能产生磁场，选项A错；由磁感线的特性可知选项B、D错；由磁场的产生原因可知选项C正确．答案：C2．(多选)如图所示，处在竖直平面的环形导线圈的正中心有一个磁针a，在圆环外侧有一小磁针b，a、b与圆环都处于同一竖直面内，当导线中通以图示方向的恒定电流时(不考虑地磁场影响和两小磁针间的作用)，则()A．小磁针a的N极向纸里转动B．小磁针a的N极向纸外转动C．小磁针b的N极向纸里转动D．小磁针b的N极向纸外转动解析：根据安培定则，环形电流在中心处产生的磁场方向垂直于纸面向里，在外侧的磁场方向垂直于纸面向外，所以小磁针a的N极向纸里转动，小磁针b的N极向纸外转动．答案：AD3．用安培定则来判定通电螺线管的电流方向跟它的磁感线方向之间的关系时，下列关于大拇指所指方向的说法正确的是()A．大拇指所指的方向就是磁感线的方向B．大拇指所指的方向就是螺线管内部磁感线的方向C．大拇指所指的方向就是螺线管外部磁感线的方向D．以上说法都不对解析：用安培定则判断通电螺线管磁感线方向时，四指应指电流方向，大拇指指向螺线管中心轴线上的磁感线方向，亦即螺线管内部磁感线的方向．所以B项正确．答案：B4．下列各图中，已标出电流I和该电流产生的磁感线的方向，其中符合安培定则的是()解析：关于电流和磁感线的方向关系，只有C图符合安培定则，故C正确．答案：C5．(多选)如图所示，弹簧下挂一条形磁铁，给螺线管通电后，下列说法中正确的是()A．若将a接电源正极，b接电源负极时，弹簧测力计的示数减小B．若将a接电源正极，b接电源负极时，弹簧测力计的示数增大C．若将b接电源正极，a接电源负极时，弹簧测力计的示数增大D．若将b接电源正极，a接电源负极时，弹簧测力计的示数减小解析：若a接电源正极，b接电源负极则螺线管中的电流沿逆时针方向，由安培定则知拇指指向上方即螺线管内部磁感线的方向向上，可等效为上端为N极的条形磁铁，故弹簧测力计示数减小；若b接电源正极，a接电源负极则正好相反．答案：AC6．通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向正确的是(涂黑的一端为N极)()A．aB．bC．cD．d解析：由安培定则可判断答案为B.答案：B7．(多选)下列说法中正确的是()A．条形磁铁和蹄形磁铁的内部磁感线都是从磁铁的南极指向北极B．直线电流产生的磁场的磁感线是以导线上的点为圆心的一系列同心圆，该圆的平面与导线垂直C．把安培定则用于通电螺线管时，大拇指所指的方向是螺线管外部磁感线的方向D．把安培定则用于环形导线时，当右手弯曲的四指和环形电流方向一致时，大拇指所指的方向是环形导线中心轴线上的磁感线方向解析：永磁体的内部磁感线从S极到N极，选项A正确；直线电流、通电螺线管和环形电流的磁感线由安培定则来确定，这时大拇指和四指所指的方向都各不相同，要注意区分，选项B、D正确，C错误．答案：ABD8．某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知，通电直导线产生的磁场方向是()A．自东向西B．自南向北C．自西向东D．自北向南解析：通电前小磁针指南北，通电后小磁针不动，说明通电直导线产生的磁场还在南北方向．稍微用手拨动一下小磁针，小磁针转动180°后静止不动，说明通电直导线产生的磁场方向与地磁场方向相反．故D正确．答案：DB级提能力9．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是()A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁解析：S闭合时，螺线管就产生了磁场，且右边是N极，若ab是磁铁，则左边是S极；也可能ab是一块铁．答案：C10．如图所示为一种利用电磁原理制作的充气泵的结构示意图．其工作原理类似打点计时器．当电流从电磁铁的...
