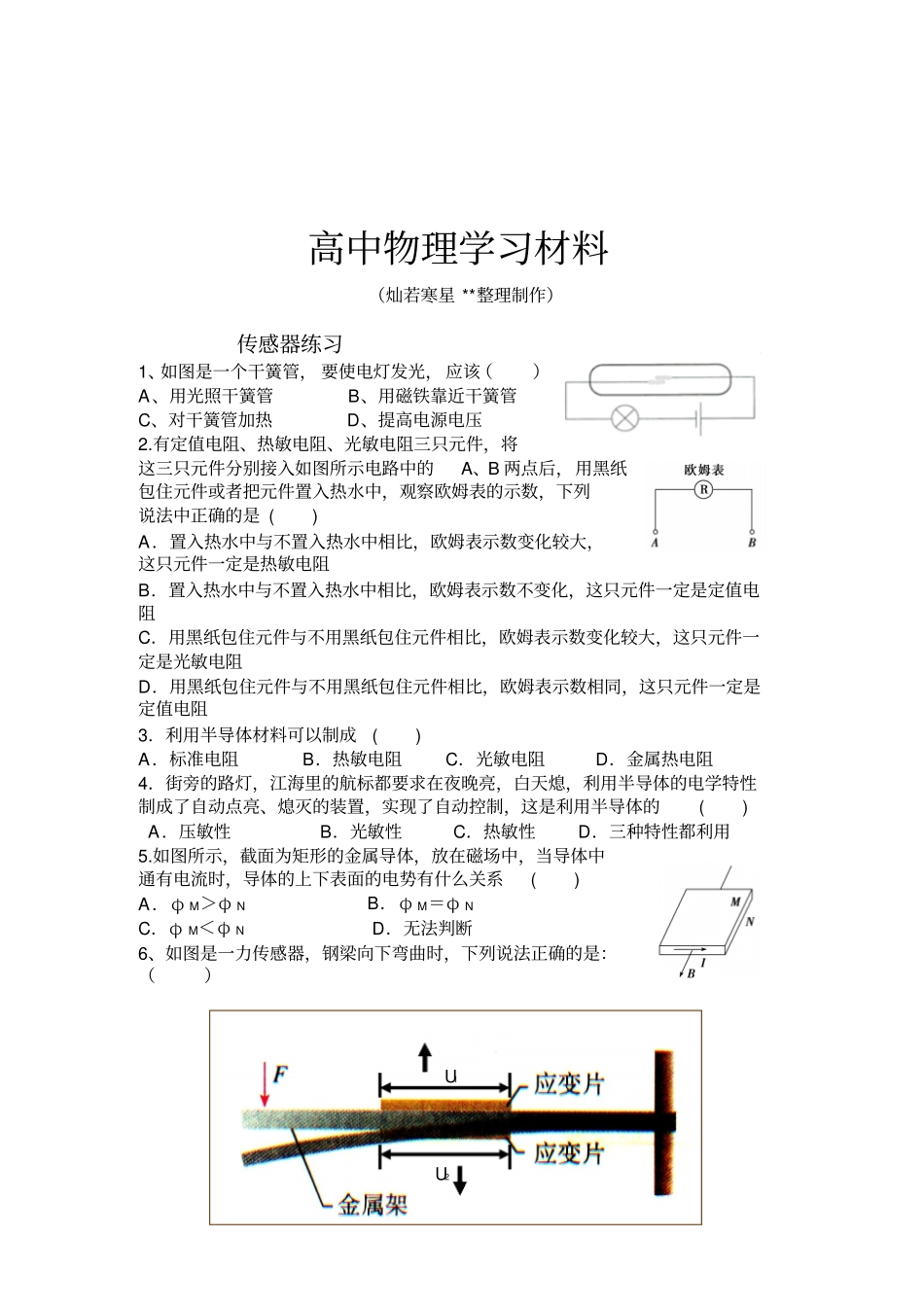

高中物理学习材料（灿若寒星**整理制作）传感器练习1、如图是一个干簧管，要使电灯发光，应该（）A、用光照干簧管B、用磁铁靠近干簧管C、对干簧管加热D、提高电源电压2.有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻3．利用半导体材料可以制成()A．标准电阻B．热敏电阻C．光敏电阻D．金属热电阻4．街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用5.如图所示，截面为矩形的金属导体，放在磁场中，当导体中通有电流时，导体的上下表面的电势有什么关系()A．φM＞φNB．φM＝φNC．φM＜φND．无法判断6、如图是一力传感器，钢梁向下弯曲时，下列说法正确的是：（）U1U2A、上表面应变片电阻变大，U1变大B、下表面应变片电阻变大，U2变大C、U1、U2都变大D、U1、U2之差变大7．如图所示为小型继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱，继电器与传感器配合，可完成自动控制的要求，其工作方式是()A．A与B接信号电压，C与D跟被控电路串联B．A与B接信号电压，C与D可跟被控电路并联C．C与D接信号电压，A与B可跟被控电路串联D．C与D接信号电压，A与B可跟被控电路并联8．如图是温度报警器电路示意图，下列关于对此电路的分析正确的是()A．当RT的温度升高时，RT减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声B．当RT的温度升高时，RT减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声9、如图是一双金属片，已知黄铜的膨胀系数大于铁，用酒精灯对它加热时，将会向一侧弯曲。10、如图甲乙分别是两个温度传感器的图像，则甲是，乙是。11、斯密特触发器是特殊的非门电路，当加在它的输入端A的电压逐渐上升到某个值V时，输出端Y会突然从高电平调到低电平V，而当输入端A的电压下降到另一个值V时，Y会从低电平跳到高电平V。斯密特触发器可以将连续变化的模拟信号转换为突变的信号。12、如图是一斯密特触发器，3A的电平从0.5V上升1.4V时，3Y端的电平为V，继续上升到1.8V时，3Y端的电平为V。4A端的电平从1.8V逐渐下降到1.4V时，4Y端的电平为V。继续下降到0.5V时，4Y端的电平为V。RTO甲RTO乙13、如图是一模仿路灯控制的原理图，R1接入电路的阻值为40kΩ，RG为光敏电阻，天黑时，RG的阻值逐渐增大，若不考虑触发器分流的影响。当RG=kΩ时，LED发光，天亮时，RG的阻值逐渐减小，当RG=kΩ时，LED熄灭。若要让路灯亮的更晚一些，R1的阻值应。途中二极管的作用是。14、如图是一个温度报警器的电路图，常温下热敏电阻RT的阻值为2kΩ,当温度升高时减小，若R1接入电路的阻值为500Ω，则RT=Ω时，蜂鸣器报警，若R1接入电路的阻值为200Ω，则RT=Ω时，蜂鸣器报警，报警温度了。15．如图是电熨斗温度自动控制装置。（1）常温时，上、下触点应是分离,还是接触?（2）双金属片温度升高时，那一层形变大?（3）假设原来温度上升到1800C时，断开电源，现在要求1600C时断开电源,应怎样调节调温旋钮?16、简述电饭锅的工作原理17、简述火灾报警器工作原理18．如图9所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0kg的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大...
