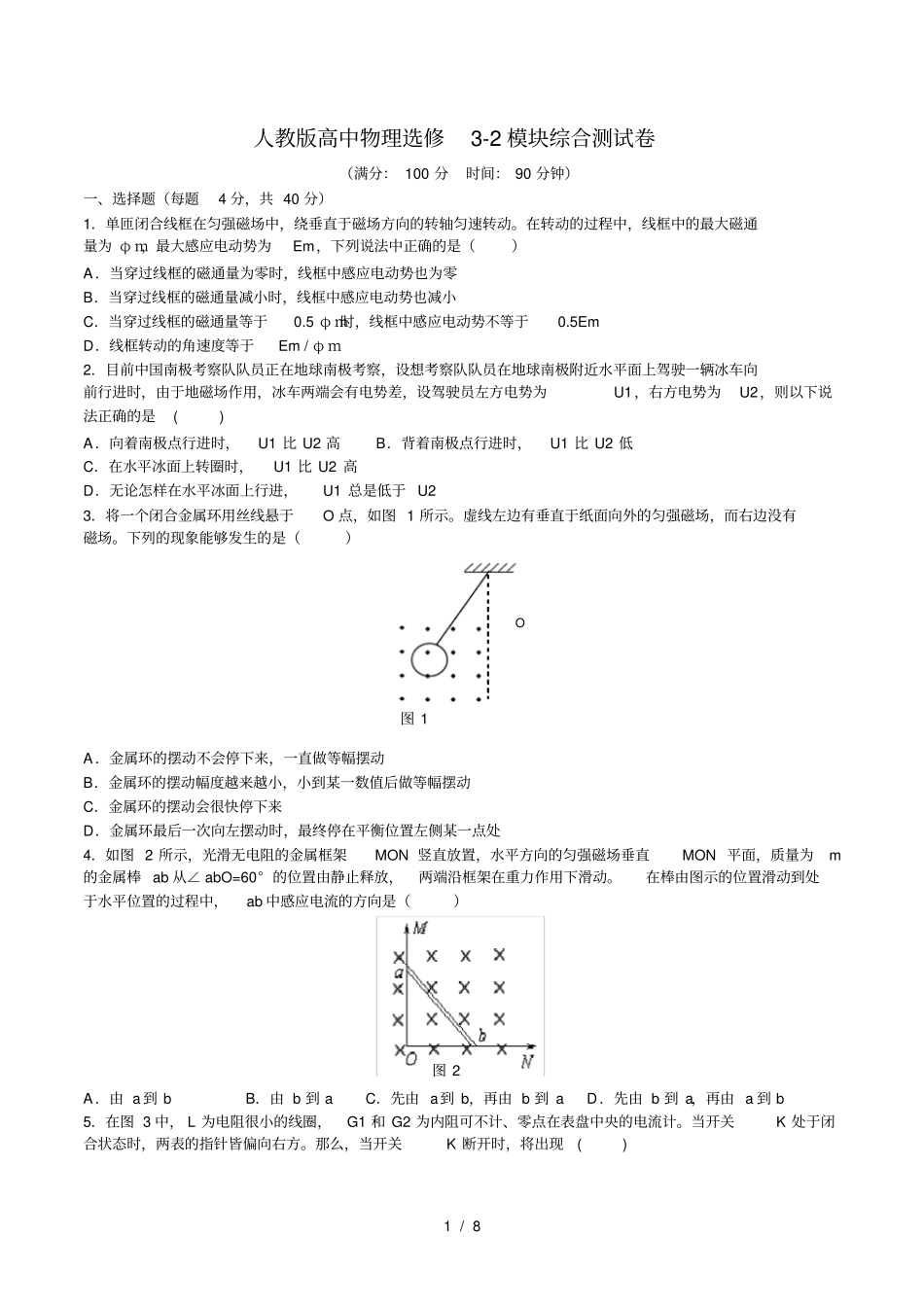

1/8人教版高中物理选修3-2模块综合测试卷（满分：100分时间：90分钟）一、选择题（每题4分，共40分）1．单匝闭合线框在匀强磁场中，绕垂直于磁场方向的转轴匀速转动。在转动的过程中，线框中的最大磁通量为φm，最大感应电动势为Em，下列说法中正确的是（）A．当穿过线框的磁通量为零时，线框中感应电动势也为零B．当穿过线框的磁通量减小时，线框中感应电动势也减小C．当穿过线框的磁通量等于0.5φm时，线框中感应电动势不等于0.5EmD．线框转动的角速度等于Em/φm2．目前中国南极考察队队员正在地球南极考察，设想考察队队员在地球南极附近水平面上驾驶一辆冰车向前行进时，由于地磁场作用，冰车两端会有电势差，设驾驶员左方电势为U1，右方电势为U2，则以下说法正确的是()A．向着南极点行进时，U1比U2高B．背着南极点行进时，U1比U2低C．在水平冰面上转圈时，U1比U2高D．无论怎样在水平冰面上行进，U1总是低于U23．将一个闭合金属环用丝线悬于O点，如图1所示。虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场。下列的现象能够发生的是（）A．金属环的摆动不会停下来，一直做等幅摆动B．金属环的摆动幅度越来越小，小到某一数值后做等幅摆动C．金属环的摆动会很快停下来D．金属环最后一次向左摆动时，最终停在平衡位置左侧某一点处4．如图2所示，光滑无电阻的金属框架MON竖直放置，水平方向的匀强磁场垂直MON平面，质量为m的金属棒ab从∠abO=60°的位置由静止释放，两端沿框架在重力作用下滑动。在棒由图示的位置滑动到处于水平位置的过程中，ab中感应电流的方向是（）A．由a到bB．由b到aC．先由a到b，再由b到aD．先由b到a，再由a到b5．在图3中，L为电阻很小的线圈，G1和G2为内阻可不计、零点在表盘中央的电流计。当开关K处于闭合状态时，两表的指针皆偏向右方。那么，当开关K断开时，将出现()O图1图22/8A．G1和G2的指针都立即回到零点B．G1的指针立即回到零点，而G2的指针缓慢地回到零点C．G1的指针缓慢地回到零点，而G2的指针先立即偏向左方，然后缓慢地回到零点D．G1的指针先立即偏向左方，然后缓慢地回到零点，而G2的指针缓慢地回到零点6．传感器是把非电学量(如速度、温度、压力等)的变化转化成电学量变化的一种元件，在自动控制中有着相当广泛的应用，如图4所示，是一种测定液面高度的电容式传感器示意图，金属芯线与导电的液体形成一个电容器，从电容C的大小变化就能反映导电液面的升降情况，两者的关系是()A．C增大表示h增大B．C增大表示h减小C．C减小表示h减小D．C减小表示h增大7．如图5所示为一正弦式电流通过一电子元件后的波形图，则下列说法正确的是（）A．这也是一种交变电流B．电流的变化周期是0.02sC．电流的变化周期是0.01sD．电流通过100Ω的电阻时，1s内产生热量为100J8．如图6所示是一种热敏电阻（PTC元件）的电阻R随温度t变化的关系图线，这种元件具有发热、控温双重功能．常见的电热灭蚊器中就使用这种元件来加温并控制温度．如果将该元件接到220V恒定电压下，则A．通电后，其电功率先增大后减小B．通电后，其电功率先减小后增大C．当其发热功率等于散热功率时，温度保持在t1不变D．当其发热功率等于散热功率时，温度保持在t1到t2之间的某一值不变图3图4图53/89．钳形电流表的外形和结构如图7（a）所示。图（a）中电流表的读数为1.2A。图（b）中用同一电缆线绕了3匝，则（）A．这种电流表能测直流电流，图（b）的读数为2.4AB．这种电流表能测交流电流，图（b）的读数为0.4AC．这种电流表能测交流电流，图（b）的读数为3.6AD．这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A10．如图8所示，理想变压器原、副线圈的匝数比为10︰1，b是原线圈的中心抽头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外，其余电阻均不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为:tsinu10022201(V)。下列说法中正确的是:()A．当单刀双掷开关与a连接时，电压表的示数为22VB．st6001时，c、d两点间的电压瞬时值为110VC．单刀双掷开关与a连接，滑动变阻器触头向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a...
