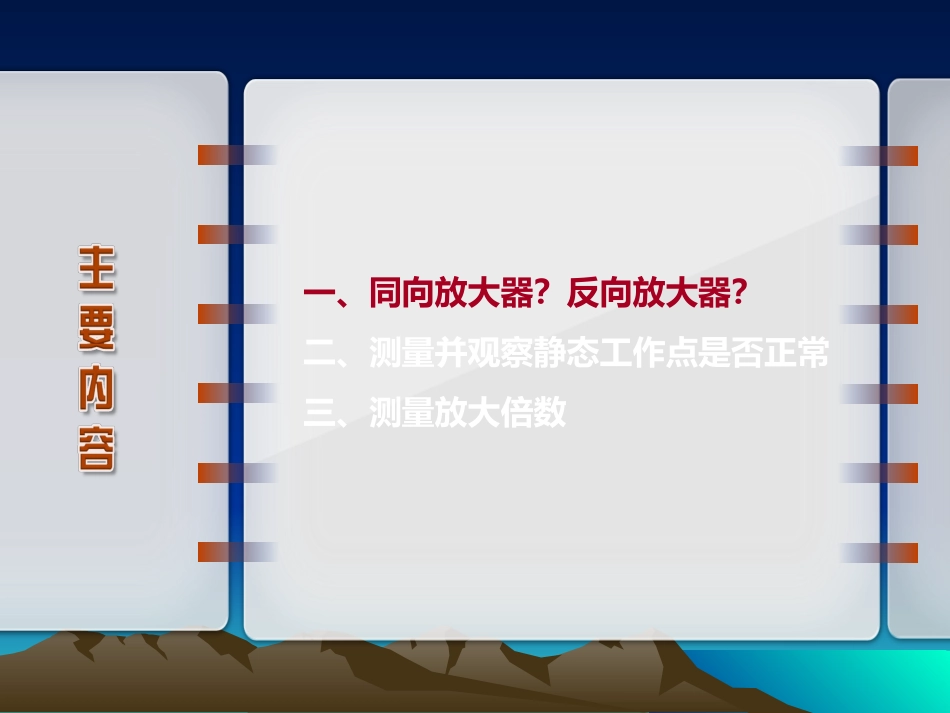

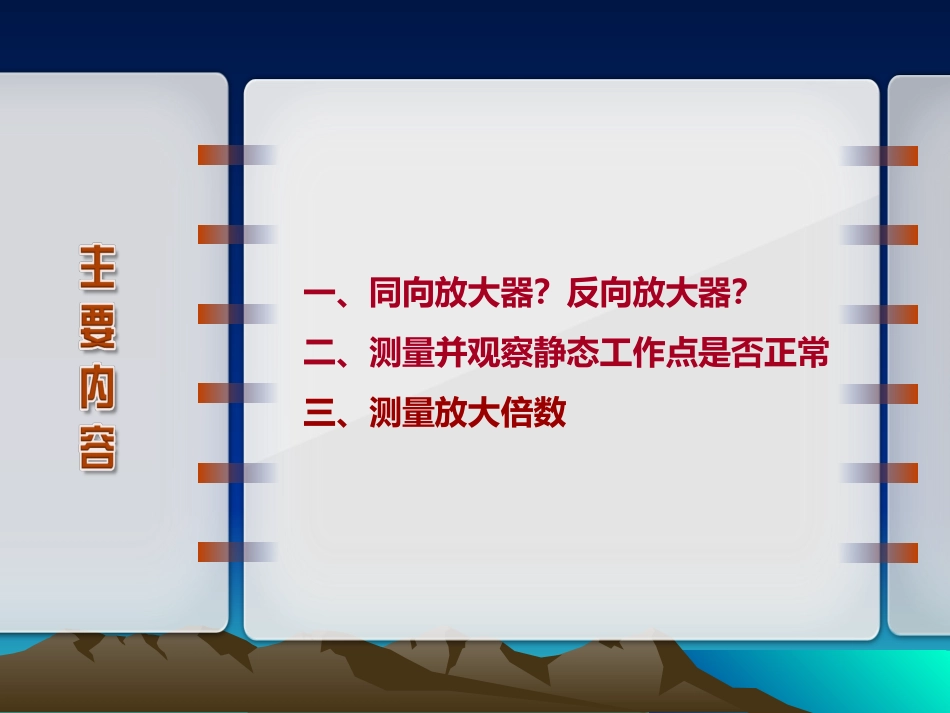

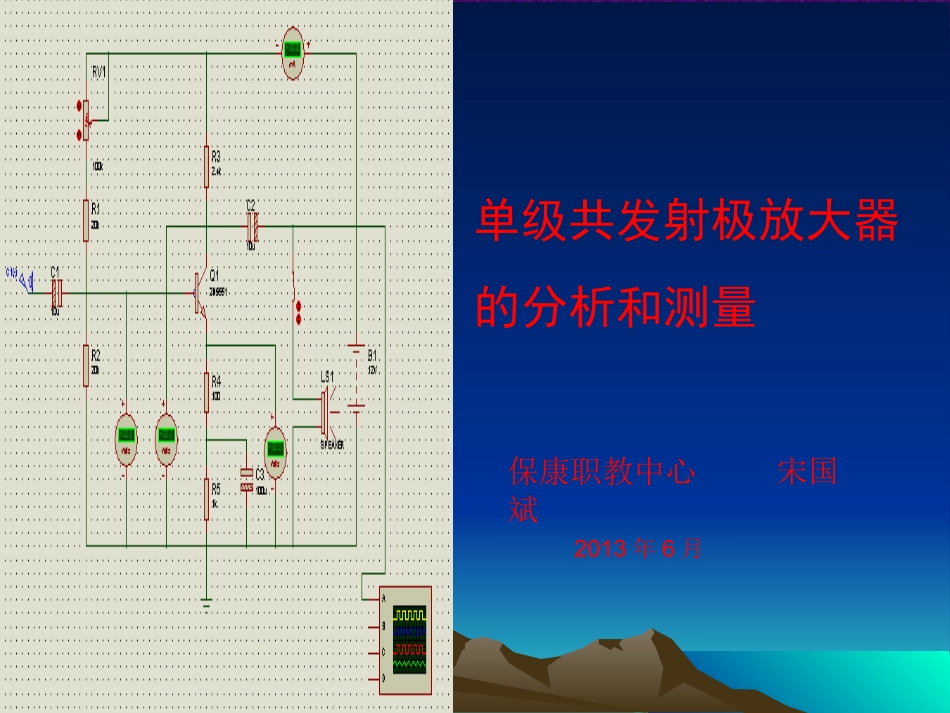

单级共发射极放大器的分析和测量保康职教中心宋国斌2013年6月一、同向放大器？反向放大器？二、测量并观察静态工作点是否正常三、测量放大倍数一、同向放大器？反向放大器？二、测量并观察静态工作点是否正常三、测量放大倍数一、是同向放大器？还是反向放大器？结论：单级共发射极放大器是反向放大器方法：把放大电路的输入和输出信号同时送入示波器观察一、同向放大器？反向放大器？二、测量并观察静态工作点是否正常三、测量放大倍数二、测量并观察静态工作点是否正常1、用万用表测量电位要领：把万用表旋至直流电压档，左手握黑表笔接触接地点不动，右手握红表笔小心地去碰被测点接地点接地点接地点接地点二、测量并观察静态工作点是否正常2、测量放大电路的静态工作点要领：把放大电路的输入信号断开或把放大器的输入端短路，测量IBQ、VBQ、ICQ、VCEQ等二、测量并观察静态工作点是否正常3、观察放大电路的静态工作点是否正常方法：把信号源接入放大器的输入端，输出端接示波器，逐步增大输入信号的幅度，观察示波器上波形削顶和削底的幅度是否一致，若一致则正常，不一致则需要调节一、同向放大器？反向放大器？二、测量并观察静态工作点是否正常三、测量放大倍数三、测量电压放大倍数2、峰峰值vpp、有效值v、最大值vm关系最大值==有效值x2峰峰值21、电压放大倍数AVAV=VIVO
