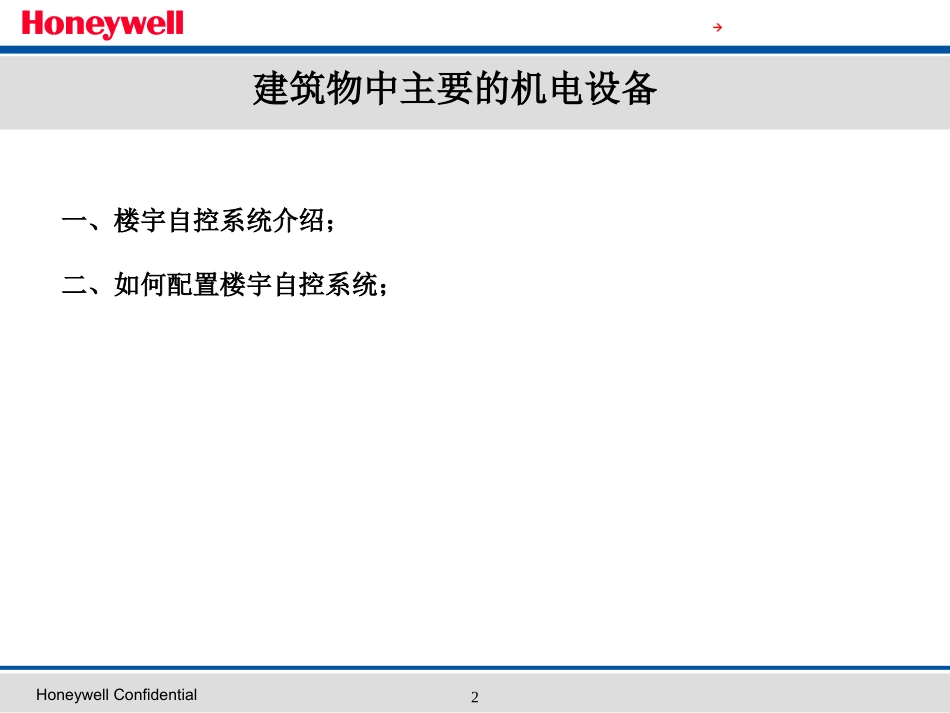

霍尼韦尔楼宇自控系统介绍--控制原理图说明篇2HoneywellConfidential建筑物中主要的机电设备一、楼宇自控系统介绍；二、如何配置楼宇自控系统；3HoneywellConfidential建筑物中主要的机电设备4HoneywellConfidential子系统空调/新风通风照明冷冻主机给排水泵变配电电梯锅炉冷却塔5HoneywellConfidentialBASI/O模块监控内容模拟输入(AI)温、湿度CO/CO2浓度配电参数水压力/流量风管静压变频反馈风量模拟输出(AO)水阀蒸汽阀门风阀变频调速数字输入(DI)自/手动转换运行状态故障报警滤网阻塞报警水流/水位开关防冻开关阀门状态反馈数字输出(DO)风机开关水泵启停蝶阀控制加热丝开关风阀开关声光报警6HoneywellConfidential新风机组7HoneywellConfidentialBAS监控主要功能表监控内容控制方法1.送风温度自动控制夏季自动调节冷水阀开度，保证送风温度为设定值冬季自动调节热水阀开度，保证送风温度为设定值2.送风湿度自动控制自动控制加湿阀开闭，保证送风湿度为设定值3.过滤网堵塞报警空气过滤器两端压差过大时报警，提示清扫4.机组定时启停控制根据事先安排的工作及节假日作息时间表，定时启停机组、自动统计机组工作时间，提示定时维修5.连锁保护控制连锁：风机停止后，新风风门、电动调节阀、电磁阀自动关闭保护：风机启动后，其前后压差过低时故障报警，并连锁停机防冻保护：当温度过低时，开启热水阀，关闭风门，停风机说明：本图中表示两管恒风变水带加湿新风机的BAS监控系统，可根据具体应用取舍新风机组8HoneywellConfidential新风机组新风机组PAU-1AIAODIDOFieldDevice选择DDC风机启停控制1风机运行状态1风机故障报警1风机手自动状态1送风温湿度2H7050B1018新风风阀1CN6120A1002盘管水阀DN501V5011P1038水阀执行器ML7420加湿控制1防冻报警1T6950A1000过滤网压差报警1DPS400合计2153XL509HoneywellConfidential新风机组10HoneywellConfidential空调机组11HoneywellConfidentialBAS监控主要功能表监控内容控制方法1.送风温度自动控制夏季自动调节冷水阀开度，保证送风温度为设定值冬季自动调节热水阀开度，保证送风温度为设定值过渡季节根据新风的温湿度计算焓值，自动调节混风比2.回风湿度自动控制自动控制加湿阀开闭，保证回风湿度为设定值3.过滤网堵塞报警空气过滤器两端压差过大时报警，提示清扫4.机组定时启停控制根据事先安排的工作及节假日作息时间表，定时启停机组、自动统计机组工作时间，提示定时维修5.连锁保护控制连锁：风机停止后，新风风门、电动调节阀、电磁阀自动关闭保护：风机启动后，其前后压差过低时故障报警，并连锁停机防冻保护：当温度过低时，开启热水阀，关闭风门，停风机6.主要场所的环境控制在重要场所设温湿度测点，根据其温湿度，直接调节空调机组的冷热水阀，确保重要场所的温湿度为设定值在重要场所设二氧化碳测点，根据其浓度调节新风比说明：本图中表示两管恒风变水带加湿新风机的BAS监控系统，可根据具体应用取舍空调机组12HoneywellConfidential空调机AHU-1AIAODIDO现场设备选择DDC风机启停控制1风机运行状态1风机故障报警1风机手自动状态1回风温湿度/送风温湿度4H7050B1018新风风阀1CN7220A2007回风风阀1CN7220A2007排风风阀1CN7220A2007盘管水阀DN651V5211F水阀执行器ML7420加湿控制1过滤网压差报警1DPS400合计4452XL50送排风、排烟机系统13HoneywellConfidential空调机组14HoneywellConfidential送排风、排烟机系统排风机、排烟机控制原理图DIAIAODODDC箱号DDC现场管线电控箱电控箱送、排风机排烟风机（消防风机）X3X1X215HoneywellConfidential送排风机、排烟风机送排风机BAS监控主要功能表监控内容控制方法1.风机定时启停控制根据事先安排的工作及节假日作息时间表，定时启停风机、自动统计机组工作时间，提示定时维修；根据车库CO浓度自动控制风机启停；2.参数监测及报警检测风机过载继电器触点状态，异常时发送过载报警说明：本图中表示送排风机的BAS监控系统，可根据具体应用取舍排烟风机BAS监控主要功能表监控内容控制方法1.风机状态监测排烟风机由消防系统控制，BAS只监视状态自动统计设备工作时间，提...
