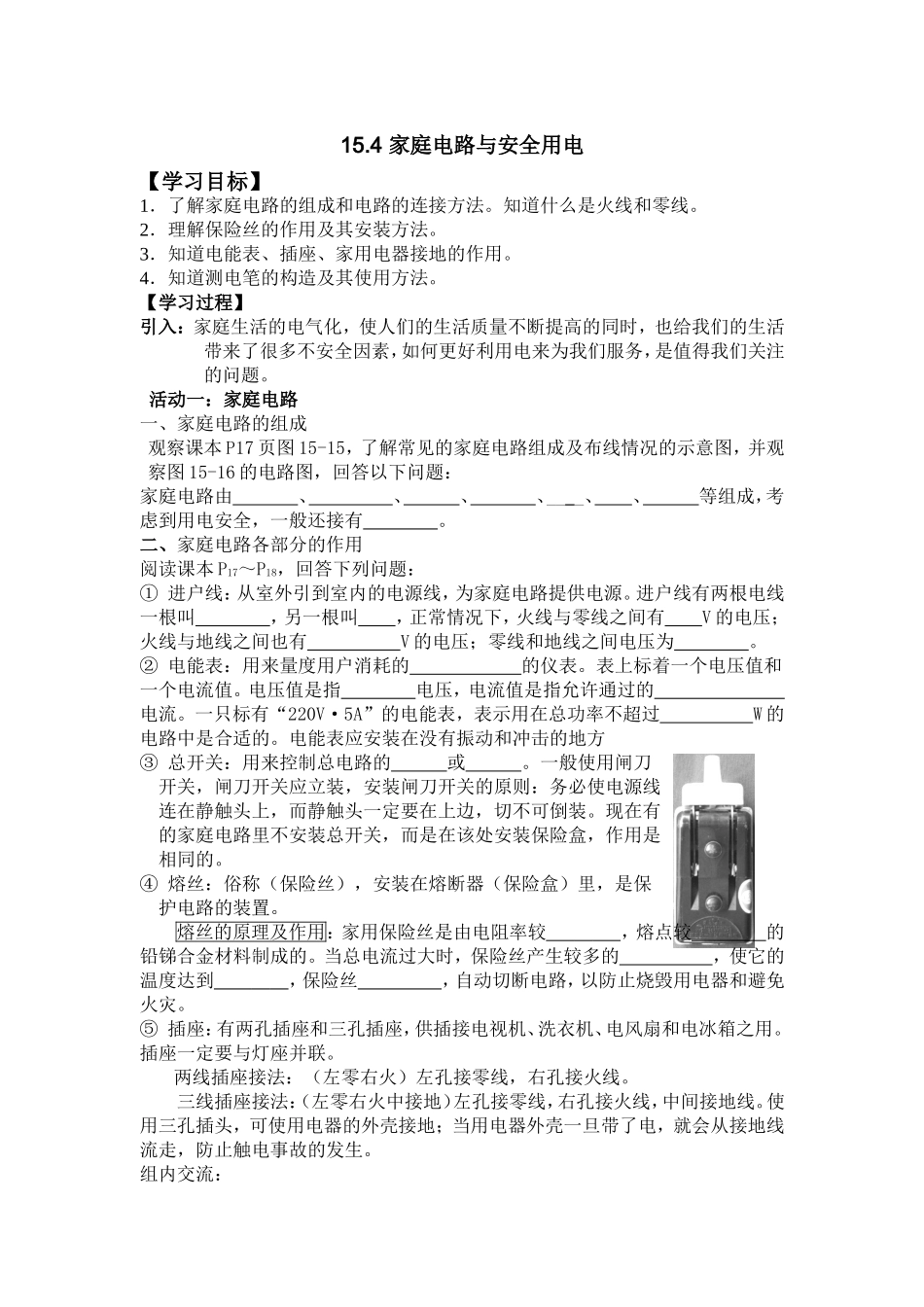

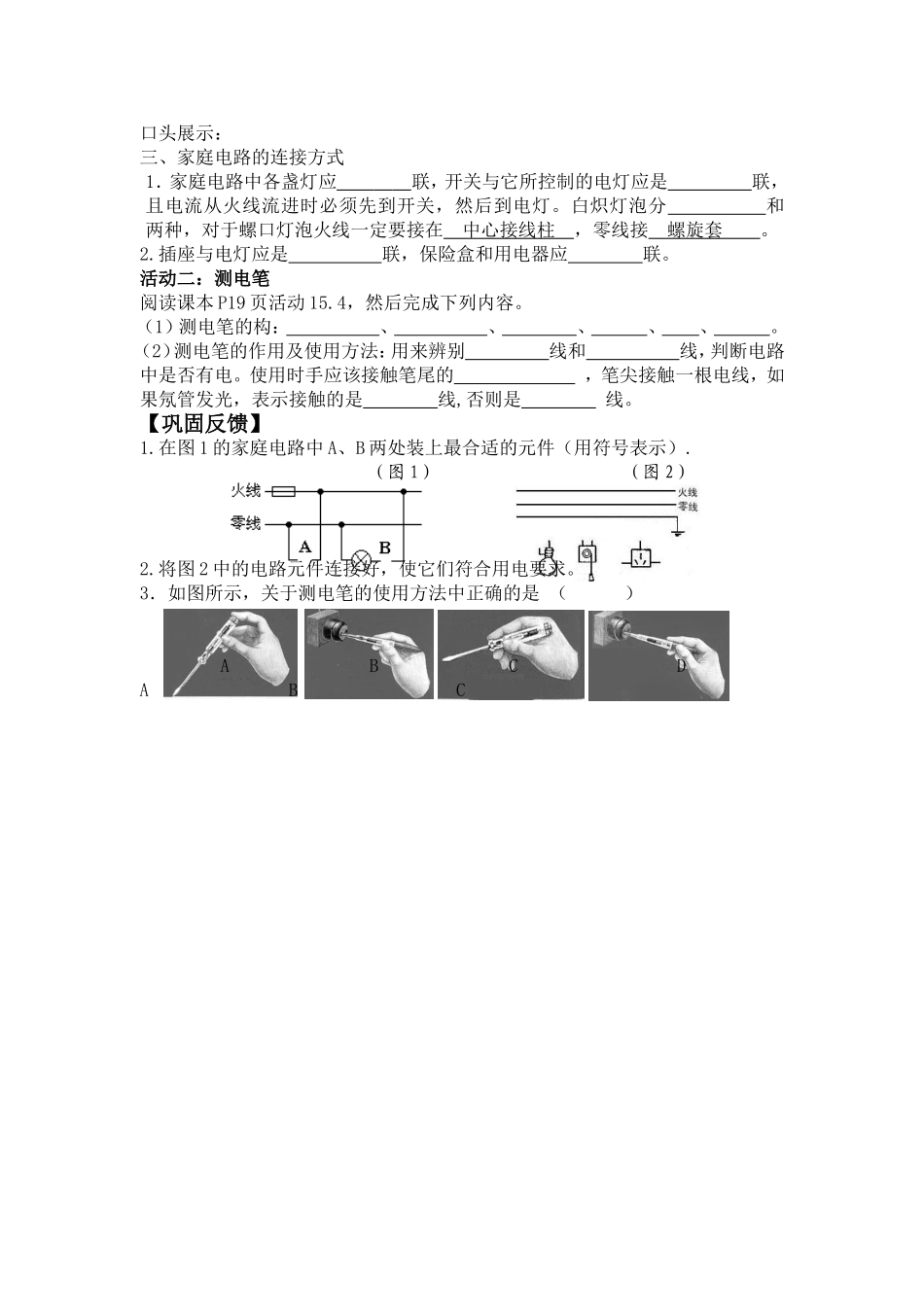

15.4家庭电路与安全用电【学习目标】1．了解家庭电路的组成和电路的连接方法。知道什么是火线和零线。2．理解保险丝的作用及其安装方法。3．知道电能表、插座、家用电器接地的作用。4．知道测电笔的构造及其使用方法。【学习过程】引入：家庭生活的电气化，使人们的生活质量不断提高的同时，也给我们的生活带来了很多不安全因素，如何更好利用电来为我们服务，是值得我们关注的问题。活动一：家庭电路一、家庭电路的组成观察课本P17页图15-15，了解常见的家庭电路组成及布线情况的示意图，并观察图15-16的电路图，回答以下问题：家庭电路由、、、、____、、等组成，考虑到用电安全，一般还接有。二、家庭电路各部分的作用阅读课本P17～P18，回答下列问题：①进户线：从室外引到室内的电源线，为家庭电路提供电源。进户线有两根电线一根叫，另一根叫，正常情况下，火线与零线之间有V的电压；火线与地线之间也有V的电压；零线和地线之间电压为。②电能表：用来量度用户消耗的的仪表。表上标着一个电压值和一个电流值。电压值是指电压，电流值是指允许通过的电流。一只标有“220V·5A”的电能表，表示用在总功率不超过W的电路中是合适的。电能表应安装在没有振动和冲击的地方③总开关：用来控制总电路的或。一般使用闸刀开关，闸刀开关应立装，安装闸刀开关的原则：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。现在有的家庭电路里不安装总开关，而是在该处安装保险盒，作用是相同的。④熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置。熔丝的原理及作用：家用保险丝是由电阻率较，熔点较的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，以防止烧毁用电器和避免火灾。⑤插座：有两孔插座和三孔插座，供插接电视机、洗衣机、电风扇和电冰箱之用。插座一定要与灯座并联。两线插座接法：（左零右火）左孔接零线，右孔接火线。三线插座接法：（左零右火中接地）左孔接零线，右孔接火线，中间接地线。使用三孔插头，可使用电器的外壳接地；当用电器外壳一旦带了电，就会从接地线流走，防止触电事故的发生。组内交流：口头展示：三、家庭电路的连接方式1．家庭电路中各盏灯应联，开关与它所控制的电灯应是联，且电流从火线流进时必须先到开关，然后到电灯。白炽灯泡分和两种，对于螺口灯泡火线一定要接在中心接线柱，零线接螺旋套。2.插座与电灯应是联，保险盒和用电器应联。活动二：测电笔阅读课本P19页活动15.4，然后完成下列内容。（1）测电笔的构：、、、、、。（2）测电笔的作用及使用方法：用来辨别线和线，判断电路中是否有电。使用时手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。【巩固反馈】1.在图1的家庭电路中A、B两处装上最合适的元件（用符号表示）.（图1）（图2）2.将图2中的电路元件连接好，使它们符合用电要求。3．如图所示，关于测电笔的使用方法中正确的是（）ABCDABC
