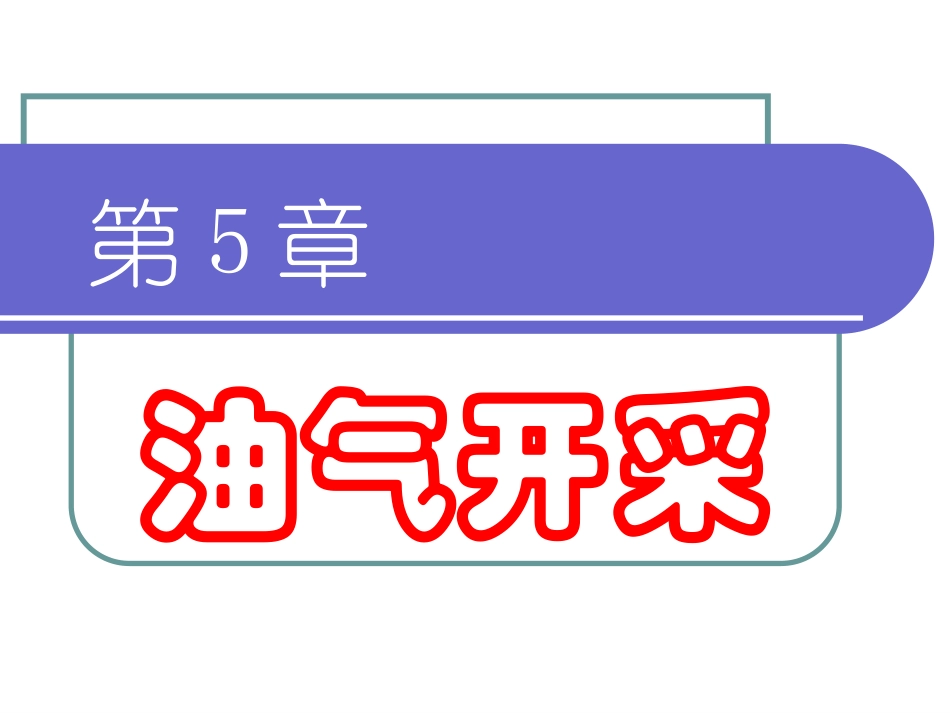

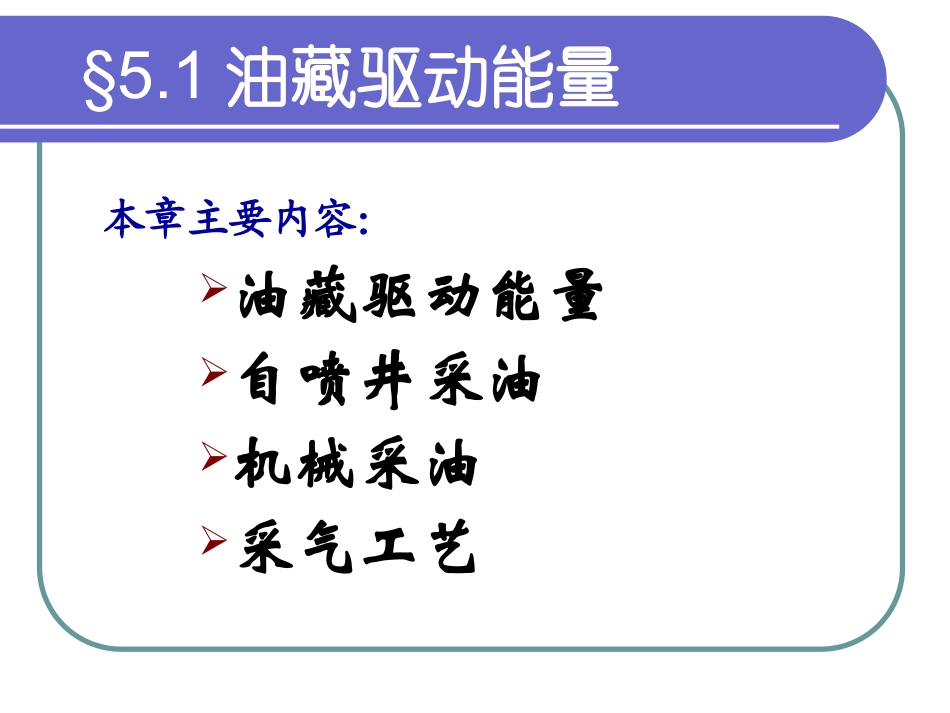

第5章油气开采油气开发的基本目的：尽可能多的开采出地层深处的油、气资源。提高采收率，降低成本。采收率：油田开发结束后，累积的采油量与实际的储油量之比。§5.1概述本章主要内容：油藏驱动能量自喷井采油机械采油采气工艺§5.1油藏驱动能量§5.1油藏驱动能量•采油是指将流到井底的原油采到地面所用的方法。采油的两大主题：如何使地层中的原油流向井底？——油藏驱动能量如何将井下的原油提升到地面并向外输送？——采油方法§5.1油藏驱动能量在地下某一深处，取一岩石单元。如果将岩石单元分为两部分：骨架和骨架所包含的流体。一、油藏压力骨架所受的的压力流体中的压力1.有关“地层压力”的概念——上覆岩层压力——油层压力地静压力：指上覆岩石骨架和孔隙空间流体的总重量所产生的压力。①上覆岩层压力（地静压力）随上覆岩层骨架的增厚而加大，也与岩层及其孔隙空间流体的密度大小有关。②静水柱压力静水柱压力：指由静水柱造成的压力。与水柱的高度有关，而与液柱形状无关。其计算公式为：式中：pH—静水柱压力，Mpa；ρw—流体密度，Kg/m3h—静水柱高度，m。如，1000m深处的静水柱压力为：9.8MPa≈100大气压。③地层压力地层压力：指地层岩石孔隙中流体所承受的压力，常用Pi（Pe）表示。在含油、气区域内的“地层压力”又叫“油（气）层压力”。地层压力指作用在流体上的压力，又称“孔隙流体压力”。h0.0098wHp“油层压力”或“孔隙流体压力”是地层流体流动的驱动能量，直接关系到油藏的开发与开采。在油气藏未开发之前，油气层内各处的压力保持相对平衡状态，一旦油气层被钻开并投入开采，原油、气层内压力的相对平衡状态就被打破。当在油、气层的压力大于井筒的液柱压力时，油气层内的流体就会喷出地面。清楚认识油藏压力的分布及变化特征对油藏的合理、高效开发至关重要。原始油层压力：指油气层尚未钻开时（原始状态下）所具有的压力。通常可以用第一口井或第一批井的实测压力来表示。目前油层压力：指油藏投入开发后某一时期的地层压力。根据每一时期油层内部的压力分布及其变化，可以对油田地下的许多重大问题作出判断。井底流动压力（井底流压）：油井生产时测得的井底压力称为井底流压。它代表井口剩余压力与井筒内液柱重量对井底产生的回压。在正常压实条件下，或者地层中孔隙流体与地表水处于连通状况地状况下，地层压力（作于孔隙流体的压力）等于或相当于其埋深的静水柱压力。但是，漫长地史过程中各种因素的影响，常常使作用于地层孔隙流体的压力发生变化而不等于静水柱压力。2.压力梯度和压力系数通常把偏离静水柱压力的地层孔隙流体压力称之为“异常地层压力”，或称为“压力异常”。在研究异常地层压力时，常用压力系数或压力梯度来表示异常地层压力的大小。压力梯度：压力梯度是指每增加单位高度所增加的压力值，（MPa／ｍ）。压力系数(ap)：指实测地层压力（Pi）与同一深度静水柱压力（PH）的之比。ap＝1时，实测地层压力与静水柱压力相等，称其为“正常地层压力”；ap≠１时，则为“异常地层压力”。ap＞1时，称为高异常地层压力，或称异常高压；ap＜1时，称低异常地层压力，或称异常低压。异常高压油藏：压力系数＞1.2的油气藏；异常低压油气藏：压力系数＜0.8的油气藏；异常高压气藏：压力系数＞1.5的油气藏；一般情况下，油气藏的压力系数在0.9～1.1之间，这样的油气藏称为正常油气藏；国内外研究表明，从新生界到古生界的地层中，碎屑岩和碳酸盐岩地层中都存在异常压力油气藏。异常地层压力是普遍存在的。在自然界中，异常高压油藏常见，但异常低压力油藏不多。油气井完井之后，就可以进行油气生产。油气藏一旦投入开发生产，油气藏中的油气就会发生流动，从油层中流至井底，再从井底流到地面。促使油气发生流动的动力是什么呢？促使油气发生流动的动力是什么呢？二、油气藏驱动能量和驱动方式油气藏驱动能量：在油气藏或油气井生产过程中，促使油气流体流动的能量。天然能量：油气藏自身天然具有的能量.人工能量：人为向油气藏中注入流体提高油气藏压力而补充的油藏能量。1.油气藏...
