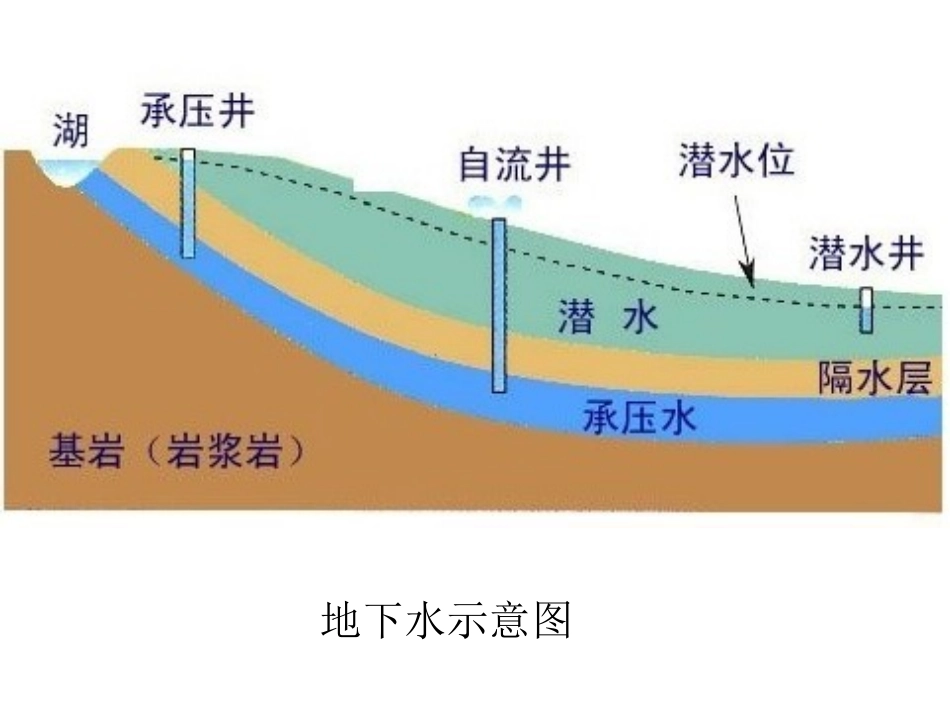

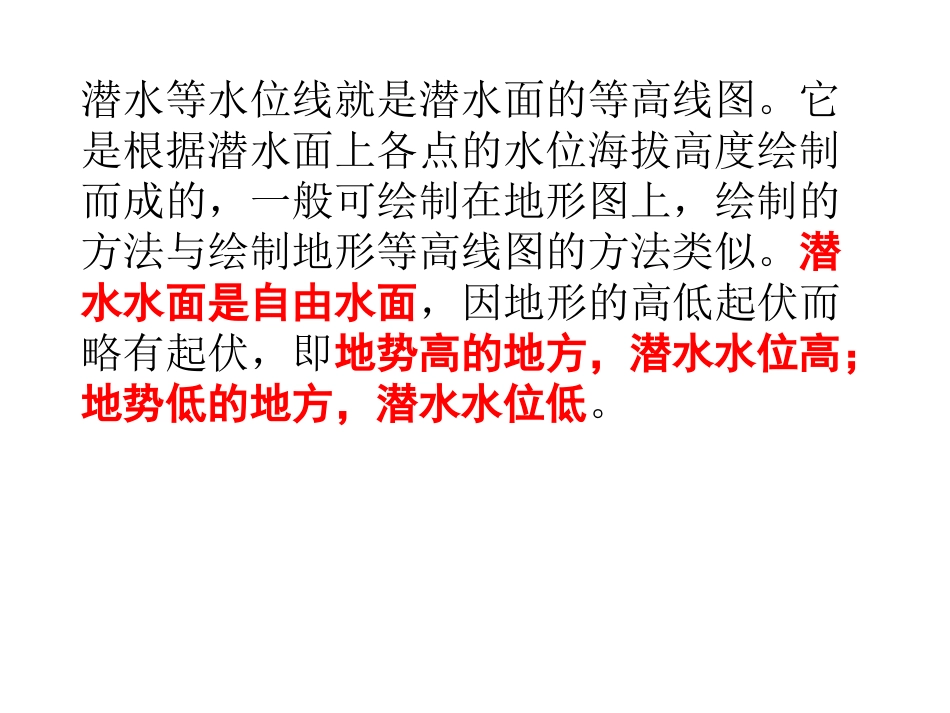

地下水示意图潜水等水位线就是潜水面的等高线图。它是根据潜水面上各点的水位海拔高度绘制而成的，一般可绘制在地形图上，绘制的方法与绘制地形等高线图的方法类似。潜水水面是自由水面，因地形的高低起伏而略有起伏，即地势高的地方，潜水水位高；地势低的地方，潜水水位低。一．知识原理1．潜水的流向。潜水是沿着潜水面坡度最大的方向流动。因此，垂直于等水位（或等高线）的方向水压差最大，所以地下水和地表水的运动是选择水压差最大的方向，即垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向。图中，实线为等高线，虚线为潜水等水位线,图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。2．潜水埋藏深度。等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。图中①井埋藏深度约为10米；②井埋藏深度约为5米；③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。3．潜水与地表水的相互关系。潜水和地表水特别是河水之间是互补的关系。主要是根据两者的水位高低对比。807080708070abc图中a两侧潜水水位高于河流水位，则潜水补给河流，b则相反，河流补给潜水，c则为左岸、右岸相反。二．例题解析【例1】地下水是一种宝贵的水资源。下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。图中数字表示潜水位（单位：米）。读图判断正确的选项：A．a图河流和b图河流均自北向南流B．a图河流自北向南流，b图河流自南向北流C．a图潜水补给河流，b图河流补给潜水D．a图河流补给潜水，b图潜水补给河流AC【例2】图中实线是地形等高线，虚线是潜水面等高线，等高距均为5米，甲处为一口水井。读图回答（1）～（6）题。C乙（1）乙处的潜水深度为A．17米B．1米C．3米D．5米（2）甲处水井的水面离地面的距离可能为A．1.5米B．2.5米C．7.5米D．8.5米（3）从图中内容可知，甲地出现的主要环境问题是A．地下水开采过度B．地下水污染严重C．有盐碱化倾向D．有荒漠化倾向CA【例2】图中实线是地形等高线，虚线是潜水面等高线，等高距均为5米，甲处为一口水井。读图回答（1）～（6）题。D乙（4）甲地环境问题出现的时间可能是A．4—5月B．6—7月C．7—8月D．12—1月（5）图中河流与潜水的关系是A．河流水补给潜水B．潜水补给河流水C．互不补给D．不能判定（6）图中潜水的流动方向是A．a箭头方向B．b箭头方向C．c箭头方向D．d箭头方向AA三．练习1．下列四幅图中，可表示黄河下游“悬河”的是（实线为河流，虚线为潜水线，单位：米）B2．图中四口井中，地处谷地的是A．①②B．②③C．③④D．①④3．下列根据图中信息的推断，正确的是A．潜水位随着地势的高低起伏而起伏B．山脊的潜水比山谷的潜水埋藏浅C．山脊是潜水的补给区，山谷是潜水的排泄区D．潜水的运动方向是从山谷到山脊4．②处潜水埋藏的深度为A．5mB．10mC．15mD．20mBAA5．下图是我国塔里木盆地边缘某河流附近1月份和7月份潜水面等高等线，等高距为1.5米。读图回答问题。（1）该河流的主要补给水源，7月份为__________，1月份为________。（2）该河流的流向为___________，由此可知，该河流发源于盆地__________侧。（3）通常情况下，甲、乙两处流量较大的是__________，甲处1月份与7月份的水位相差___________米。（4）昆仑山、天山对塔里木盆地种植业发展有哪些有利影响？冰川融水潜水西北向东南北甲1.5冰川融水提供灌溉水源，山下形成冲积扇，地形平坦（土壤肥沃）。
